Über kabelgebundenes LAN verbinden (PXW-Z300 / PXW-Z200 / HXR-NX800 / ILME-FX5 / ILME-FX6 / MPC-2610)

Sie können eine Kamera und ein Steuergerät mittels kabelgebundenem LAN über denselben Router oder Switch oder direkt miteinander verbinden.

Diese Verbindungsmethode unterstützt Multi-Kameraüberwachung.

Hinweis

  • Unter Android wird die Verbindung über einen Switch sowie die direkte Verbindung von Kamera und Steuergerät nicht unterstützt.

Abbildung zeigt die Verbindungen, wenn Kamera und Mobilgerät über LAN mit dem gleichen Router verbunden werden.

(A) Kamera

(B) Kabelgebundene LAN-Verbindung

(C) Router oder Switch

(D) Fernbedienung

(E) Steuergerät, auf dem diese Anwendung installiert ist



Abbildung der Verbindungsbeziehung, wenn eine Kamera und ein Steuergerät direkt über kabelgebundenes LAN verbunden sind.

(A) Kamera

(B) Kabelgebundene LAN-Verbindung

(C) Fernbedienung

(D) Steuergerät, auf dem diese Anwendung installiert ist

  1. : Verbinden Sie eine Kamera und ein Steuergerät mit demselben Router oder Switch.

    Tipp

  2. : Halten Sie die Taste MENU (Menü) gedrückt, um das Menü anzuzeigen.
  3. : Konfigurieren Sie die folgenden Einstellungen, falls an der Kamera Benutzername und Passwort nicht konfiguriert wurden.
    1. Legen Sie den Benutzernamen fest.
      • ILME-FX6: [Network] – [Access Authentication] – [User Name]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [User Name]
    2. Generieren Sie automatisch ein Passwort.
      • ILME-FX6: [Network] – [Access Authentication] – [Generate Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Generate Password]

    Tipp

    • Sie können mithilfe der folgenden Menüelemente auch manuell ein Passwort konfigurieren.
      • ILME-FX6: [Network] – [Access Authentication] – [Input Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Input Password]
    • Benutzername und Passwort können als Text und QR-Code eingeblendet werden.
      • ILME-FX6: [Network] – [Access Authentication] – [Show Settings]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Show Authentication]

    Hinweis

    • Achten Sie darauf, dass andere Personen Ihren QR-Code oder Ihr Passwort nicht sehen können.
  4. : Wählen Sie [Network] – [Wired LAN] – [Setting] – [On] aus.

    Kabelgebundene LAN-Verbindungen werden aktiviert.

  5. : Wählen Sie [Network] – [Wired LAN] – [Camera Remote Control] – [Enable] aus.

    Die Fernbedienung der Kamera wird aktiviert.

  6. : Legen Sie die IP-Adresse der Kamera fest (Einstellung bei Verwendung eines Routers mit aktivierten DHCP nicht erforderlich).
    1. Wählen Sie [Network] – [Wired LAN] – [Detail Settings] – [DHCP] – [Off] aus.
    2. Legen Sie IP-Adresse, Subnetzmaske und Gateway fest.
      (Beispiel)
      IP-Adresse: 192.168.0.10
      Subnetzmaske: 255.255.255.0
      Gateway: 192.168.0.1
  7. : Legen Sie die IP-Adresse des Steuergeräts fest (Einstellung bei Verwendung eines Routers mit aktivierten DHCP nicht erforderlich).
    1. Wählen Sie [Settings] – [Ethernet] aus.
    2. Tippen Sie auf den Namen der Schnittstelle.
    3. Wählen Sie [Configure IP] – [Manual] aus.
    4. Legen Sie IP-Adresse, Subnetzmaske und Router fest.
      (Beispiel)
      IP-Adresse: 192.168.0.100*
      Subnetzmaske: 255.255.255.0
      Router: 192.168.0.1
      * Legen Sie die Zahl im Feld „100“ auf einen Wert fest, der nicht für andere Kameras oder Steuergeräte bereits vergeben wurde.
    5. Tippen Sie auf [Save].
  8. : Starten Sie die Anwendung und tippen Sie auf (App-Menü) – [Connect].

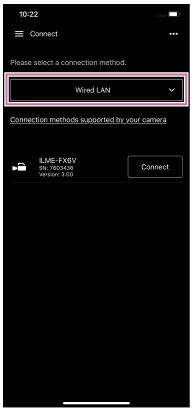

  9. : Wählen Sie auf dem Verbindungsbildschirm [Wired LAN] aus.

  10. : Tippen Sie auf dem Verbindungsbildschirm für die zu verbindende Kamera auf [Connect].
  11. : Authentifizieren Sie den Zugriff für die Verbindung, um verschlüsselte Kommunikation mit der Kamera zu ermöglichen.

Bei Problemen mit der Verbindung

Schlagen Sie auf der Monitor & Control-Supportseite nach.
