Ligar através de LAN com fios (PXW-Z300 / PXW-Z200 / HXR-NX800 / ILME-FX5 / ILME-FX6 / MPC-2610)

Pode ligar uma câmara e um dispositivo de controlo ligando a câmara e o dispositivo de controlo através de uma LAN com fios ao mesmo router ou comutador, ou por ligação direta.

O método de ligação suporta a monitorização multicâmara.

Nota

  • No Android, a ligação através de um comutador e a ligação direta entre uma câmara e um dispositivo de controlo não são suportadas.

Ilustração que mostra a relação de ligação quando uma câmara e um dispositivo móvel são ligados através da LAN com fios ao mesmo router.

(A) Câmara

(B) Ligação LAN com fios

(C) Router ou comutador

(D) Controlo remoto

(E) Dispositivo de controlo no qual esta aplicação está instalada



Ilustração que mostra a relação de ligação quando uma câmara e um dispositivo de controlo são ligados diretamente através de LAN com fios.

(A) Câmara

(B) Ligação LAN com fios

(C) Controlo remoto

(D) Dispositivo de controlo no qual esta aplicação está instalada

  1. : ligue uma câmara e um dispositivo de controlo ao mesmo router ou comutador.

    Sugestão

    • Dependendo da câmara, pode ser necessário um adaptador de LAN. Para mais informações sobre os adaptadores de LAN compatíveis verificados, consulte a página de suporte de Monitor & Control.
  2. : mantenha premido o botão MENU (Menu) para apresentar o menu.
  3. : configure as seguintes definições se um nome de utilizador e uma palavra-passe não tiverem sido configurados na câmara.
    1. Defina o nome de utilizador.
      • ILME-FX6: [Network] – [Access Authentication] – [User Name]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [User Name]
    2. Crie automaticamente uma palavra-passe nova.
      • ILME-FX6: [Network] – [Access Authentication] – [Generate Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Generate Password]

    Sugestão

    • Pode também configurar uma palavra-passe manualmente através das seguintes opções de menu.
      • ILME-FX6: [Network] – [Access Authentication] – [Input Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Input Password]
    • O nome de utilizador e a palavra-passe podem ser visualizados como texto e código QR.
      • ILME-FX6: [Network] – [Access Authentication] – [Show Settings]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Show Authentication]

    Nota

    • Tenha cuidado para não deixar que terceiros vejam o seu código QR ou palavra-passe.
  4. : selecione [Network] – [Wired LAN] – [Setting] – [On].

    As ligações LAN com fios são ativadas.

  5. : selecione [Network] – [Wired LAN] – [Camera Remote Control] – [Enable].

    O controlo remoto da câmara é ativado.

  6. : defina o endereço IP da câmara (a definição não é necessária se utilizar um router com DHCP ativado).
    1. Selecione [Network] – [Wired LAN] – [Detail Settings] – [DHCP] – [Off].
    2. Defina o endereço IP, a máscara de sub-rede e o gateway.
      (Exemplo)
      Endereço IP: 192.168.0.10
      Máscara de sub-rede: 255.255.255.0
      Gateway: 192.168.0.1
  7. : defina o endereço IP do dispositivo de controlo (a definição não é necessária se utilizar um router com DHCP ativado).
    1. Selecione [Settings] – [Ethernet].
    2. Toque no nome da interface.
    3. Selecione [Configure IP] – [Manual].
    4. Defina o endereço IP, a máscara de sub-rede e o router.
      (Exemplo)
      Endereço IP: 192.168.0.100*
      Máscara de sub-rede: 255.255.255.0
      Router: 192.168.0.1
      * Defina o número no campo “100” para um número que não crie conflito com qualquer câmara ou outros dispositivos de controlo.
    5. Toque em [Save].
  8. : abra a aplicação e toque em (Menu da aplicação) – [Connect].

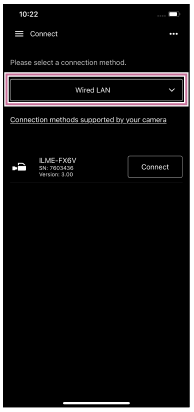

  9. : selecione [Wired LAN] no ecrã de ligação.

  10. : toque em [Connect] para ligar a câmara no ecrã de ligação.
  11. : autentique o acesso para a ligação para permitir a comunicação encriptada com a câmara.

Se tiver problemas na ligação

Consulte a página de suporte de Monitor & Control.
