Расположение компонентов и регуляторов (HVL-F60RM/HVL-F60RM2)

Вспышка (передняя сторона)

  1. Встроенная широкоугольная панель

  2. Лампа вспышки

  3. Блок светодиодной подсветки/Подсветка AФ (HVL-F60RM)

  4. Приемник беспроводного сигнала управления (для оптической беспроводной связи) (HVL-F60RM)

  5. Многоинтерфейсная колодка

  6. Разъем DC IN

    Подсоедините к этому разъему адаптер внешней батареи (не прилагается).

  7. Разъем синхронизации

  8. Разъем Multi/Micro USB

  9. Экран отражения

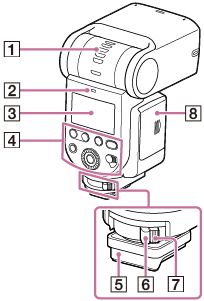

Вспышка (задняя сторона)

  1. Индикатор угла отражения (верхний/нижний угол)

  2. Индикатор LINK

  3. ЖК-панель

  4. Панель управления

  5. Пыле- и влагостойкая крышка (HVL-F60RM2)

  6. Рычаг блокировки

  7. Кнопка разблокирования

  8. Дверца отсека батарей

Миниподставка

  1. Разъемы для Многоинтерфейсная колодка

  2. Гнездо для штатива

Элементы управления на панели управления

  1. Кнопка LEVEL -/+

    С помощью каждой из двух кнопок можно быстро отрегулировать компенсацию вспышки и уровень мощности вспышки.

  2. Кнопка TEST

  3. Колесико управления

  4. Центральная кнопка

  5. Кнопки направление

  6. Переключатель питания

    Выбрав “LOCK”, можно отключить колесико управления и кнопки на вспышке во избежание непреднамеренных операций.

  7. Кнопка MENU

  8. Кнопка Fn (функция)

О подсветке ЖК-экрана

При каждом нажатии одной из кнопок или использовании колесика управления на панели управления загораются подсветка ЖК-панели и кнопки (HVL-F60RM) в соответствии с настройкой подсветки. Пока подсветка включена, можно предотвратить ее выключение посредством повторного нажатия любой кнопки или использования колесика управления. Для изменения настройки подсветки выберите [BACKLIGHT] на экране MENU. Можно выбрать одну из перечисленных ниже опций настройки.

AUTO1 (HVL-F60RM):
При каждом нажатии одной из кнопок или использовании колесика управления подсветка ЖК-панели включается на 8 секунд. Подсветка кнопок LEVEL -/+, Fn (функция) и MENU остается включенной. (заводская настройка по умолчанию)
AUTO2 (HVL-F60RM)/AUTO (HVL-F60RM2):
При каждом нажатии одной из кнопок или использовании колесика управления подсветка ЖК-панели включается на 8 секунд.
ON:

  • HVL-F60RM: Подсветка ЖК-панели и кнопок LEVEL -/+, Fn (функция) и MENU остается включенной.

  • HVL-F60RM2: Подсветка для ЖК-панели остается включенной.

OFF:
Все подсветки остаются отключенными.
