Опора объектива
В этом разделе рассматриваются расположение и назначение компонентов опоры объектива устройства.
Совет
- В описании используется изображение устройства без установленного объектива.
-

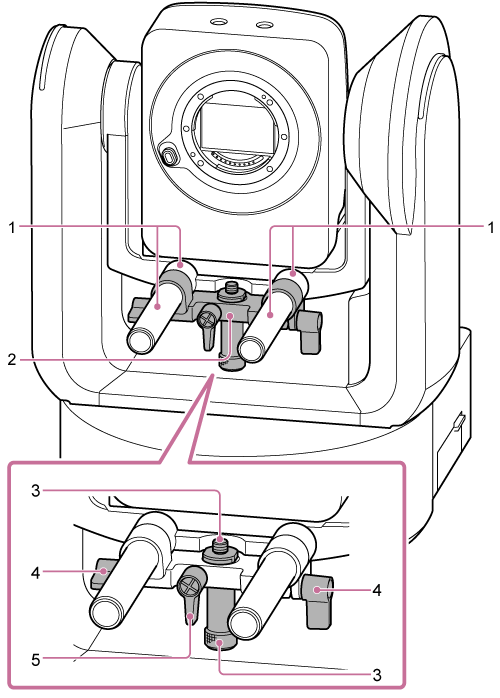

Штанга опоры объектива (2)
Служит для поддержки объектива.
Может также использоваться для установки аксессуаров общего назначения для штанг Ø15.
-
Блок опоры объектива
Опору объектива можно сдвинуть вперед или назад в зависимости от объектива, затем закрепить.
-
Винт крепления основания опоры объектива
Крепится к основанию опоры объектива. Положение винта можно регулировать вверх/вниз в соответствии с высотой основания опоры объектива.
-
Рычаг зажима штанги опоры объектива (2 места)
Служит для фиксации положения блока опоры объектива в направлении вперед/назад.
-
Рычаг зажима винта крепления основания опоры объектива
Служит для фиксации положения винта крепления основания опоры объектива по вертикали.
Совет
- Если рычаг зажима находится в положении, в котором сложно поворачивать винт, освободите рычаг зажима и поверните его под углом, упрощающим выполнение операции. Когда винт будет в нужном положении, закройте рычаг зажима.
A: Рычаг зажима винта крепления основания опоры объектива
B: Рычаг зажима штанги опоры объектива
Примечание
- Чтобы опора объектива не мешала повороту/наклону, когда блок опоры объектива не используется, переместите его вплотную к головке камеры, а винт крепления основания опоры объектива установите в самое верхнее положение (ближайшее к объективу).
- Если рычаг зажима находится в положении, в котором сложно поворачивать винт, освободите рычаг зажима и поверните его под углом, упрощающим выполнение операции. Когда винт будет в нужном положении, закройте рычаг зажима.
