Присоединение объектива

В этом разделе рассматривается порядок установки объектива с байонетом E или A.

Примечание

  • Не транспортируйте устройство с установленным объективом.
  • При использовании объективов с байонетом A диафрагма устанавливается вручную, а для фокусировки устанавливается режим MF.
  1. Переместите рычаг блокировки поворота/наклона в положение LOCK, чтобы заблокировать поворот/наклон головки камеры.

    Примечание

    • Если поворот/наклон головки камеры не блокируется при установке рычага блокировки в положение LOCK, вручную перемещайте головку камеры, пока она не зафиксируется.
  2. Поверните рычаг зажима винта крепления основания опоры объектива против часовой стрелки, чтобы освободить блокировку, затем переместите винт крепления основания опоры объектива в положение, в котором он не будет мешать движению объектива.

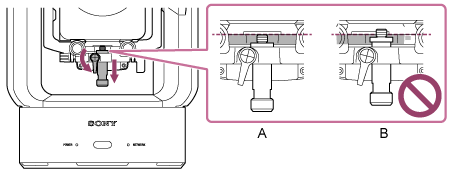

    A: Правильно

    B: Неправильно

  3. Поверните рычаг блокировки головки камеры в направлении стрелки, чтобы разблокировать головку камеры.

    Примечание

    • Пока головка камеры не будет снова заблокирована, имеется опасность, что она будет перемещаться под своим собственным весом. Во время выполнения операции придерживайте головку камеры рукой.

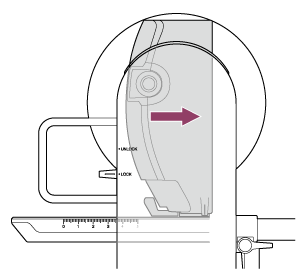

  4. Сдвиньте головку камеры в самое переднее положение.

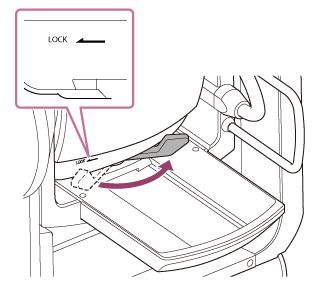

  5. Поверните рычаг блокировки головки камеры в направлении стрелки, чтобы заблокировать головку камеры.

    Примечание

    • Во избежание помех наклону следите за тем, чтобы рычаг блокировки головки камеры не касался других частей камеры.
  6. Снимите колпачок и крышку с устройства и объектива.
  7. Совместите установочную метку (белую) на объективе с устройством, аккуратно вставьте объектив в головку камеры, затем поверните объектив по часовой стрелке до щелчка в фиксированном положении.

    A: Установочные метки (белые)

    Примечание

    • Для использования объективов с байонетом A сначала установите адаптер байонета объектива (не входит в комплект поставки) на устройство, затем установите объектив с байонетом A.
  8. Поверните рычаг блокировки головки камеры в направлении стрелки, чтобы разблокировать головку камеры.

    Примечание

    • Пока головка камеры не будет снова заблокирована, имеется опасность, что она будет перемещаться под своим собственным весом. Во время выполнения операции придерживайте головку камеры рукой.
  9. Подберите баланс головки камеры вперед/назад, чтобы основание с направляющими было расположено горизонтально.

    Если используется один из перечисленных ниже объективов, устройство и объектив можно грубо сбалансировать по шкале на основании с направляющими.

    Положение на шкале Название объектива
    0,5 SEL70200GM (с установленным конвертером SEL20TC)
    1,7 SEL70200GM
    2,0 SEL70200GM2 (с установленным конвертером SEL20TC)
    3,0 SELP28135G, SEL70200GM2
    3,5 SELP18110G
    3,6 SELC1635G
    4,3 SEL70200G
    5,0 и более SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    Примечание

    • Используйте шкалу на основании с направляющими для грубой балансировки.
    • При установке объектива выполните соответствующую регулировку баланса, чтобы устройство не наклонялось назад или вперед.
    • Настраивайте баланс на горизонтальной поверхности.
    • При использовании SELC1635G снимите блок опоры объектива.

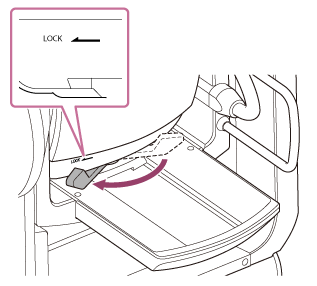

  10. Поверните рычаг блокировки головки камеры в направлении стрелки, чтобы заблокировать головку камеры.

    Примечание

    • Во избежание помех наклону следите за тем, чтобы рычаг блокировки головки камеры не касался других частей камеры.
      Способ проверки: переместите рычаг блокировки поворота/наклона в положение UNLOCK, рукой поверните камеру таким образом, чтобы она была направлена вверх, визуально убедитесь в том, что рычаг не касается других частей. Если он касается их, снова поверните рычаг блокировки головки камеры в направлении, указанном стрелкой.
  11. Поверните рычаги зажима опоры объектива против часовой стрелки, чтобы освободить блок опоры объектива.

    A: Рычаг зажима штанги опоры объектива (2 места)

    B: Блок опоры объектива

  12. Переместите блок опоры объектива, чтобы основание опоры объектива совместилось с винтом крепления основания опоры объектива, затем вращайте винт по часовой стрелке для фиксации основания опоры объектива.

    Примечание

    • Убедитесь, что основание опоры объектива перпендикулярно винту крепления основания опоры объектива, затем затяните винт.
  13. Поверните рычаг зажима винта крепления основания опоры объектива по часовой стрелке, чтобы заблокировать этот винт.

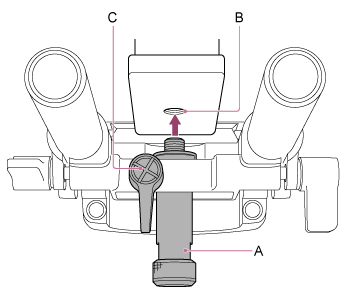

    A: Винт крепления основания опоры объектива

    B: Отверстие под винт крепления

    C: Рычаг зажима винта крепления основания опоры объектива

    Совет

    • Если рычаг зажима находится в положении, в котором сложно поворачивать винт, освободите рычаг зажима и поверните его под углом, упрощающим выполнение операции. Когда винт будет в нужном положении, закройте рычаг зажима.

    A: Рычаг зажима винта крепления основания опоры объектива

    B: Рычаг зажима штанги опоры объектива

  14. Поверните два рычага зажима штанги опоры объектива по часовой стрелке, чтобы зафиксировать блок опоры объектива.
  15. Убедитесь, что оба рычага затянуты и не болтаются, объектив правильно установлен и переключатели на объективе установлены в правильные положения.
    • Если рычаг не затянут или объектив неправильно установлен, объектив может упасть и получить повреждения.
    • При использовании объектива с сервоприводом масштабирования и байонетом E этот объектив также необходимо отдельно откалибровать, чтобы точно восстанавливать положения масштабирования, хранящиеся в камере в качестве предварительно заданных положений. Подробные сведения см. в разделе “Калибровка объектива с байонетом E”.
