Вертикальная установка в фиксированном месте на большой высоте
В этом разделе описывается процедура вертикальной установки на большой высоте с использованием потолочного кронштейна (CIB-PCM1 (приобретается дополнительно)).
- Для установки устройства на большой высоте обращайтесь к профессиональным исполнителям.
- При установке на большой высоте убедитесь, что монтажная поверхность и монтажный материал (за исключением аксессуаров) могут выдержать вес 200 кг и более, и установите устройство так, как описано в данном справочном руководстве. Если крепление недостаточно прочное, устройство может упасть и причинить серьезные травмы.
- Для предотвращения падения устройства закрепите входящий в комплект поставки страховочный тросик на потолочном кронштейне CIB-PCM1 (приобретается дополнительно).
- При установке устройства на большой высоте раз в год проверяйте надежность крепления. В зависимости от условий эксплуатации может потребоваться сократить интервал проверки.
Примечание по установке
- Чтобы защитить объектив и блок разъемов объектива устройства, крышка объектива и крышка на устройстве должны быть установлены.
- Во избежание отказа объектива не держитесь за детали объектива во время работы.
- Во избежание отказа устройства не держитесь за головку камеры во время работы.
-
Проверьте аксессуары для установки на большой высоте и пространство для установки.
Комплект потолочного кронштейна CIB-PCM1 (приобретается дополнительно)
Перед началом работы убедитесь в наличии следующих деталей.
- Кронштейн корпуса (1)
- Потолочный кронштейн (1)
- Крышка кнопки отсоединения объектива (1)
- Страховочный тросик (1)
- Винты +PSW M3×8 (9)
- Винт +PSW M4×8 из нержавеющей стали для страховочного тросика (1)
Примечание
- Страховочный тросик предназначен для удержания устройства, если оно повиснет на тросике. Не прикладывайте к нему никакую другую нагрузку, кроме веса устройства.
Область установки

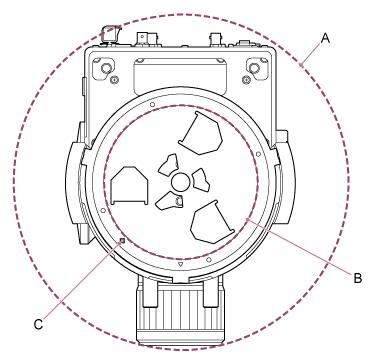

При определении места и ориентации установки см. следующий рисунок и учитывайте пространство, необходимое для поворота объектива и для прокладки проводов позади устройства.
A: Диапазон движения головки камеры (например, SEL70200GM2 (с установленным SEL20TC): Ø370)
B: Потолочный кронштейн (отверстие на стороне монтажной поверхности (Ø150))
C: Установочное отверстие для монтажа
Примечание
- Устанавливайте устройство в устойчивом месте, не подверженном вибрации. В местах, подверженных вибрации, изображение может дрожать.
- Если необходимо установить устройство на наклонной поверхности, наклон не должен превышать более ±15° от горизонтали. Кроме того, примите меры против опрокидывания устройства.
-
Переместите рычаг блокировки поворота/наклона в положение LOCK, чтобы заблокировать поворот/наклон головки камеры.
Примечание
- Если поворот/наклон головки камеры не блокируется при установке рычага блокировки в положение LOCK, вручную перемещайте головку камеры, пока она не зафиксируется.
-
Установите кронштейн корпуса на нижнюю панель устройства с помощью шести прилагаемых винтов (M3×8).
Используйте винты из комплекта поставки. При использовании винтов не из комплекта поставки можно повредить внутренние части устройства.
-
Закрепите страховочный тросик на кронштейне корпуса.
A: Тросик из комплекта поставки
B: Винты Phillips (M4×8) из комплекта поставки
C: Металлическая петля для тросика
Используйте винт из комплекта поставки. При использовании винта не из комплекта поставки может снизиться эффективность тросика.
-

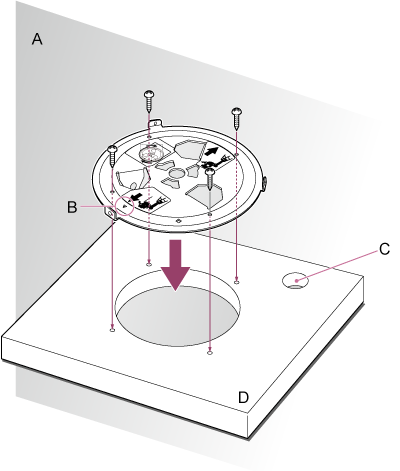

Установите потолочный кронштейн на поверхность (например, на полку), на которой требуется установить устройство.
A: Стена
B: Метка △ (направление камеры вперед)
C: Отверстие для соединительных кабелей
D: Полка или другая монтажная поверхность
-
Закрепите страховочный тросик в месте рядом с монтажной поверхностью.
Используйте винт M5 (3/16 дюйма) с головкой под внутренний шестигранник (приобретается дополнительно) и закрепите его на предмете рядом с полкой или поверхностью, на которой будет установлен потолочный кронштейн.
A: Тросик
B: Винт с головкой под внутренний шестигранник (M5, 3/16 дюйма)
-

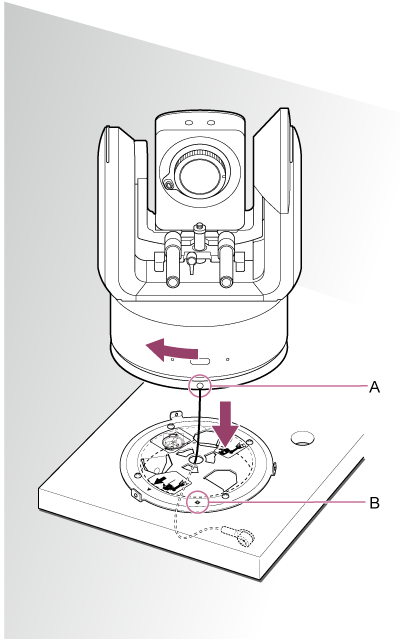

Совместите отверстие под винт 〇 на передней части кронштейна корпуса с отверстием ◇ потолочного кронштейна, вставьте устройство и временно закрепите кронштейн корпуса в потолочном кронштейне, повернув устройство по часовой стрелке.
A: Отверстие 〇
B: Отверстие ◇
-

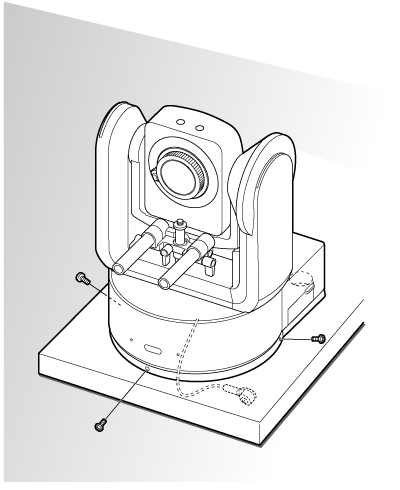

Закрепите кронштейн корпуса в потолочном кронштейне тремя винтами со стопорами (M3×8) из комплекта поставки.
-
Проверьте состояние установки.
В частности, проверьте следующее.
- Правильность установки винтов крепления.
- Правильность установки страховочного тросика без скручивания.
- Горизонтальность установки устройства (без наклона или шатания).
- При повороте устройство не начинает свободно поворачиваться.
Затем установите объектив. См. раздел “Присоединение объектива” с учетом информации из разделов “Меры предосторожности при установке и снятии объектива”, “Проверка переключателей объектива” и “Меры предосторожности при использовании объективов с масштабированием”.
Примечание
-
После установки объектива проверьте надежность его крепления.
Для объектива нет никакой страховки от падения. Компания Sony не несет никакой ответственности за падение объектива с устройства.
