P/T Range Limit

Служит для задания настроек, относящихся к ограничению диапазона работы поворота/наклона.

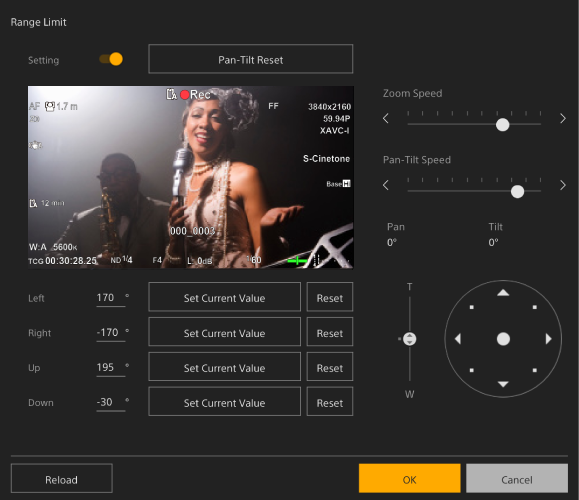

Ограничения диапазона работы поворота/наклона задаются с помощью следующего экрана.

Примечание

  • При включении устройства или при выполнении сброса поворота/наклона это ограничение диапазона игнорируется. Эта функция не может использоваться для исключения столкновения с препятствиями рядом с устройством.

  1. Установите переключатель [Setting] во включенное положение.

    Функция ограничения диапазона работы поворота/наклона включается.

  2. Проверьте изображение с помощью элементов управления поворота/наклона камеры.
  3. Чтобы задать положения, в которых требуется ограничить перемещение, нажимайте кнопки [Left], [Right], [Up], [Down] > [Set Current Value] в этих положениях.

    [Left]: левая сторона камеры

    [Right]: правая сторона камеры

    [Up]: верхняя сторона камеры

    [Down]: нижняя сторона камеры

    Граничные положения задаются и отображаются в виде численных значений (угол).

    Чтобы отменить ограничение, нажимайте кнопку [Reset] для конкретных положений.

  4. Нажмите кнопку [OK].

    Операция поворота/наклона ограничивается, чтобы камера оставалась в пределах заданных граничных положений.

Примечание

  • Положения камеры за пределами граничных положений не могут сохраняться в качестве предварительно заданного положения.
  • При изменении настройки [Pan-Tilt] > [P/T Direction] > [Ceiling] для заданных настроек граничных положений восстанавливаются заводские значения по умолчанию.
  • Эту настройку невозможно изменить во время воспроизведения, при отображении эскизов, при возникновении ошибки поворота/наклона, когда поворот/наклон не инициализированы и когда поворот/наклон заблокированы.
