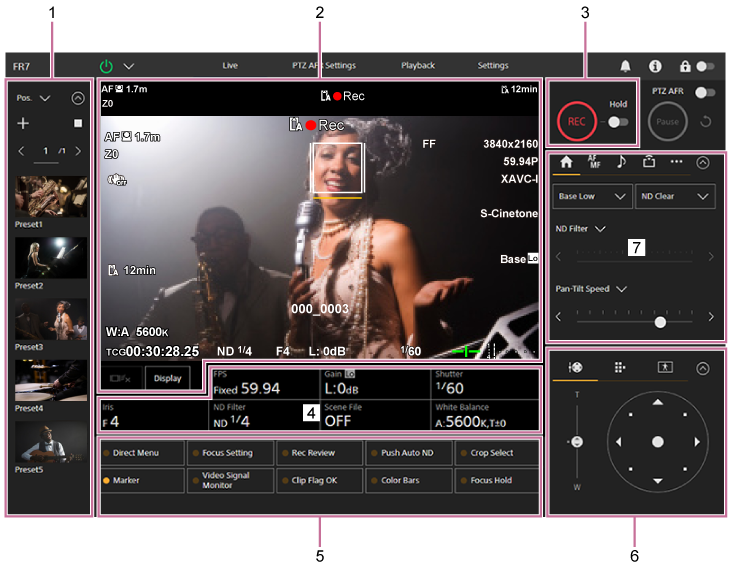

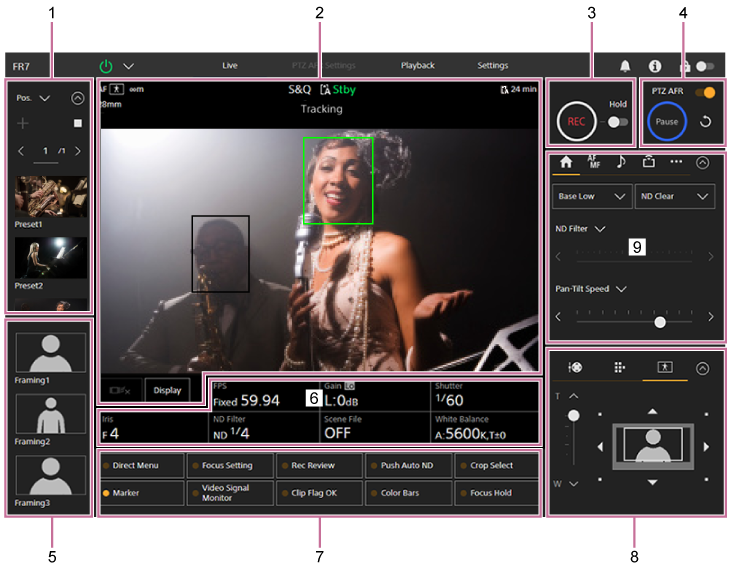

Структура операционного экрана

В этом разделе описывается структура операционного экрана.

  1. Панель управления предварительно заданными положениями

    Здесь с помощью эскиза отображается зарегистрированное положение предварительно заданного положения. Дважды нажмите эскиз, чтобы вернуться к положению, сохраненному в предварительно заданном положении.

    • Подробнее о предварительно заданном положении см. в разделе “Сохранение и восстановление поворота/наклона, положения масштабирования и настройки фокусировки с помощью веб-приложения”.
    • Подробнее о функции PTZ trace (сохранение настроек поворота/наклона/масштаба) см. в разделе “Запись операций кадрирования камеры с помощью веб-приложения”.

  2. Панель изображения с камеры

    Отображаются текущее изображение с камеры и состояние устройства.

    Отображается то же изображение, что и в выходном сигнале HDMI.

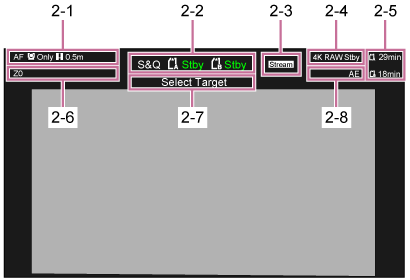

    Над изображением отображается указанное ниже состояние. Кроме того, вокруг изображения отображается красная или зеленая рамка в соответствии с полученным внешним сигналом съемки.

    № Отображение Описание
    2-1 Индикатор режима фокусировки См. пункт “Индикатор режима фокусировки” в разделе “Индикация на экране камеры”.
    2-2 Режим съемки, гнездо A/B, индикатор интервала интервальной съемки См. пункт “Режим съемки, гнездо A/B, индикатор интервала интервальной съемки” в разделе “Индикация на экране камеры”.
    2-3 Индикатор состояния потоковой передачи Отображается во время потоковой передачи (только когда для параметра [Stream Setting] задано значение [RTMP] или [SRT-Caller]).
    2-4 Индикатор состояния операции вывода RAW Отображение состояния вывода сигнала RAW. Подробнее о формате RAW см. в разделе “Запись видео в формате RAW”.
    2-5 Индикатор оставшейся емкости носителя для записи См. пункт “Индикатор оставшейся емкости носителя” в разделе “Индикация на экране камеры”.
    2-6 Индикатор положения масштабирования См. пункт “Индикатор положения масштабирования” в разделе “Индикация на экране камеры”.
    При подключении контроллера объектива (приобретается дополнительно) отображается индикатор . Если в контроллере объектива (приобретается дополнительно) возникает ошибка, отображается индикатор .
    2-7 Индикатор режима AE/уровня AE См. пункт “Индикатор режима AE/уровня AE” в разделе “Индикация на экране камеры”.

    Кнопка [Display]

    Нажмите эту кнопку для отображения на изображении информации о камере.

    Нажмите еще раз, когда отображается информация о камере, чтобы скрыть ее.

    Помимо маркеров, в зависимости от состояния, отображаются индикаторы и сообщения, связанные с автофокусировкой, которые невозможно скрыть нажатием кнопки [Display].

    • Сведения об отображаемой информации о камере см. в разделе “Индикация на экране камеры”.

    Кнопка остановки автофокусировки с отслеживанием в реальном времени

    Нажмите эту кнопку для остановки отслеживания объекта.

    • Подробнее см. в разделе “Отслеживание указанного объекта (Realtime Tracking AF)”.

  3. Кнопка START/STOP (пуск/остановка записи)

    Нажмите эту кнопку, чтобы начать запись. Во время записи кнопка пуска/остановки записи START/STOP горит красным цветом.

    Нажмите во время записи, чтобы остановить запись.

    Можно установить переключатель Hold в состояние удержания, чтобы исключить случайное срабатывание кнопки пуска/остановки записи START/STOP.

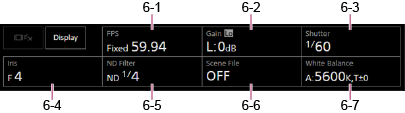

  4. Панель основных настроек камеры

    На кнопках отображаются настройки базовых функций, необходимые для съемки. Нажмите кнопку для отображения соответствующего экрана настройки для каждой из функций на показанной ниже панели настройки базовой конфигурации камеры (5).

    4-1 [FPS]

    4-2 [ISO/Gain / Exposure Index]

    4-3 [Shutter]

    4-4 [Iris]

    4-5 [ND Filter]

    4-6 [Scene File / Base Look/LUT]

    4-7 [White Balance]

    • Подробные сведения см. в описании каждой из функций.
    Функция Ссылка
    FPS “Съемка с замедлением/ускорением движения”
    ISO/Gain “Задание базовой чувствительности”, “Автоматическая регулировка усиления” и “Регулировка усиления вручную” в разделе “Регулировка усиления”
    Exposure Index “Задание базовой чувствительности” и “Изменение распределения темных и ярких областей на записанном изображении”
    Shutter “Автоматическая регулировка выдержки” и “Регулировка выдержки вручную” в разделе “Регулировка выдержки”
    Iris “Автоматическая регулировка диафрагмы” и “Регулировка диафрагмы вручную” в разделе “Регулировка диафрагмы”
    ND Filter “Сведения о фильтре нейтральной плотности” в разделе “Регулировка уровня освещенности (фильтр ND)”
    Scene File “Обзор видов” и другие темы в разделе “Съемка с требуемым видом”
    Base Look/LUT “Съемка с последующей регулировкой вида в студии”
    White Balance “Экран настройки баланса белого”

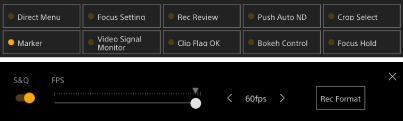

  5. Программируемые кнопки/панель настройки базовой конфигурации камеры

    Служит для отображения программируемых кнопок во время обычной работы. Нажимайте кнопки панели основных настроек камеры (пункт 4) для отображения соответствующих пунктов настройки. Для возврата к отображению программируемых кнопок нажмите кнопку [X] или еще раз нажмите кнопку панели настройки камеры.

    • Подробнее о программируемых кнопках см. в разделе “Программируемые кнопки”.
    • Сведения о панели настройки базовой конфигурации камеры см. в описании каждой из функций.

  6. Панель управления кадрированием / панель управления графическим пользовательским интерфейсом

    Для переключения между панелью управления кадрированием и панелью управления графическим пользовательским интерфейсом служат расположенные сверху вкладки.

    Чтобы предотвратить непреднамеренное выполнение операций, для скрытия панели управления можно нажать кнопку  (Закрыть) в верхнем правом углу экрана. Если панель управления не отображается, для ее отображения нажмите кнопку (Открыть).

    Панель управления кадрированием служит для настройки кадрирования. Для отображения панели управления кадрированием нажмите вкладку (Поворот/наклон/зум).

    • Подробнее о порядке использования см. в разделе “Настройка кадрирования”.

    Совет

    • Если поворот/наклон заблокированы или требуется инициализация поворота/наклона, относящаяся к джойстику часть индикации управления кадрированием отображается так, как показано ниже.
      • Когда поворот/наклон заблокированы с помощью рычага блокировки поворота/наклона

      • Когда поворот/наклон не инициализированы

      • Когда необходимо выполнить сброс поворота/наклона

      • Когда поворот/наклон отключены

    • Когда поворот/наклон не инициализированы или когда требуется их сброс, можно быстро перейти к кнопке  (Сброс поворота/наклона) на панели управления камерой, нажав сообщение, отображаемое под джойстиком.

    Панель управления графическим пользовательским интерфейсом служит для управления меню камеры, воспроизведением клипов и другими функциями. Для отображения панели управления графическим пользовательским интерфейсом нажмите вкладку  (Строки графического интерфейса камеры).

    • Сведения о порядке работы см. в разделах “Использование меню камеры” и “Воспроизведение записанных клипов”.

  7. Панель управления камерой

    Служит для настройки функций, необходимых для работы с камерой.

    Для переключения между экранами служат расположенные вверху вкладки.

    Чтобы предотвратить непреднамеренное выполнение операций, для скрытия панели управления можно нажать кнопку  (Закрыть) в верхнем правом углу экрана. Если панель управления не отображается, для ее отображения нажмите кнопку (Открыть).

    • Подробнее см. в описании каждой из функций.

    Вкладка (Main)

    Отображаются пункты настройки для часто используемых функций.

    Функции верхнего и нижнего ползунков можно изменить, нажав кнопку [▼] и выбрав из открывшегося списка. Можно выбирать указанные ниже функции.

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Zoom Speed
    • Pan-Tilt Speed

    *Отображается в соответствии с настройками меню.

    Вкладка (Focus)

    Отображаются пункты настройки, связанные с фокусировкой.

    Вкладка (Audio)

    Отображаются пункты настройки, связанные со звуком.

    Вкладка (Stream)

    Отображаются пункты настройки, связанные с потоковой передачей.

    Отображаемые элементы зависят от настройки формата потоковой передачи.

    Если задано значение [RTMP] или [SRT-Caller], потоковую передачу можно запускать и останавливать с этого экрана.

    • Подробнее см. в пункте “О потоковой передаче” и других темах раздела “Настройка потоковой передачи”.
    • При сбое подключения выводится информация об ошибке. Сведения об отображаемой информации об ошибке см. в разделе “Предупреждения относительно эксплуатации”.

    Вкладка (Others)

    Отображаются пункты настройки, связанные с прочими функциями.

    Нажатие кнопки [Full Screen Display] открывает новую вкладку в веб-браузере и показывает изображение с панели изображения с камеры во весь экран.
    Изображение только отображается; сенсорная автофокусировка и другие функции недоступны.

    Примечание

    • Операционный экран на исходной вкладке продолжает работать. Если выполнять какие-либо операции не требуется, эту вкладку рекомендуется закрыть, чтобы уменьшить число одновременных подключений.

    Нажмите кнопку  (Инициализировать контроллер объектива), чтобы инициализировать контроллер объектива (стороннее оборудование, приобретаемое дополнительно). Эта функция включена, когда в веб-меню для параметра [Technical] > [Lens Controller] > [Zoom] > [Setting] задано значение [On].
