Структура общей области экранов
В этом разделе описывается структура общей области экранов.
-
Имя камеры
Отображается имя камеры.
Имя можно изменить в пункте [Network] > [Camera Name] веб-меню.
Цвет фона изменяется в соответствии с внешним сигналом съемки.
-
Выключатель питания
Когда устройство включено, в меню выключателя в [Power ON] установлен флажок.
Можно нажать выключатель питания и выбрать в меню выключателя [Power Standby], чтобы перевести питание устройства в режим ожидания.

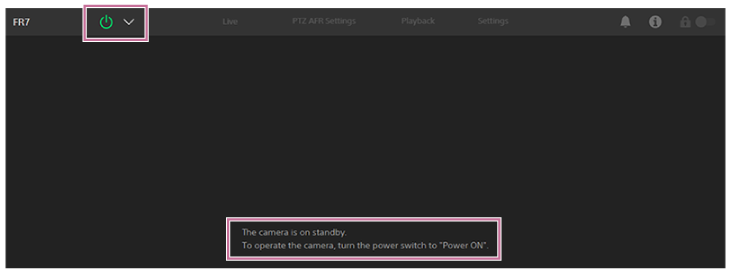

В режиме ожидания электропитания отображается следующий экран.
Чтобы снова включить питание, нажмите выключатель питания и выберите в меню выключателя [Power ON].
-
Вкладки переключения операционного экрана
Нажмите вкладку для отображения соответствующего операционного экрана.
Вкладка [Live]: отображение операционного экрана.
Вкладка [PTZ AFR Settings]: отображение экрана настроек автоматического кадрирования PTZ.
Вкладка [Playback]: отображение экрана воспроизведения.
Вкладка [Settings]: отображение экрана настроек (веб-меню).
-
Индикатор PoE++, предупреждение об аномальной температуре
При наличии подключения к источнику питания PoE++ отображается PoE++. При возникновении состояния аномальной температуры появляется значок
(предупреждение о температуре). -
Метка уведомлений
При поступлении сообщения метка уведомлений изменяется, как показано ниже.
(Уведомления включены)Примите необходимые меры в соответствии с сообщением, отображаемым на панели изображений с камеры.
Примечание
- Сообщения не отображаются, когда в веб-меню для параметра [Monitoring] > [Output Display] > [HDMI/Stream] задано значение [Off]. Для проверки содержимого сообщений установите значение [On].
-

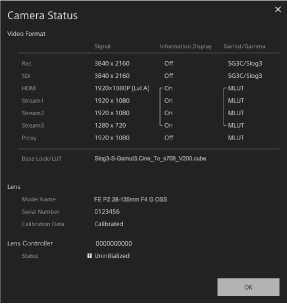

Кнопка
(Состояние камеры)
Нажмите эту кнопку для отображения на отдельном экране информации о записанном камерой изображении/выходном сигнале изображения, сведений об объективе и статуса контроллера объектива (приобретается дополнительно).
При появлении уведомления, связанного с контроллером объектива (приобретается дополнительно), вид кнопки изменяется, как показано ниже.
-
Переключатель блокировки операций с экраном
(Операции разблокированы): установите переключатель в левое положение, чтобы управлять операциями на операционном экране и экране воспроизведения.
(Операции заблокированы): установите переключатель в правое положение, чтобы заблокировать операции на операционном экране и экране воспроизведения во избежание случайного срабатывания.
