Установка на потолке

В этом разделе описывается процедура установки на потолке с использованием потолочного кронштейна (CIB-PCM1 (приобретается дополнительно)).

  • Для установки устройства на потолке обращайтесь к профессиональным исполнителям.
  • При установке на потолке убедитесь, что монтажная поверхность и монтажный материал (за исключением аксессуаров) могут выдержать вес 200 кг и более, и установите устройство так, как описано в данном справочном руководстве. Если крепление недостаточно прочное, устройство может упасть и причинить серьезные травмы.
  • Для предотвращения падения устройства закрепите входящий в комплект поставки страховочный тросик на потолочном кронштейне CIB-PCM1 (приобретается дополнительно).
  • При установке устройства на потолке раз в год проверяйте надежность крепления. В зависимости от условий эксплуатации может потребоваться сократить интервал проверки.

Примечание по установке

  • Чтобы защитить объектив и блок разъемов объектива устройства, крышка объектива и крышка на устройстве должны быть установлены.
  • Во избежание отказа объектива не держитесь за детали объектива во время работы.
  • Во избежание отказа устройства не держитесь за головку камеры во время работы.
  1. Проверьте аксессуары для установки на потолке и пространство для установки.

    Комплект потолочного кронштейна CIB-PCM1 (приобретается дополнительно)

    Перед началом работы убедитесь в наличии следующих деталей.

    • Кронштейн корпуса (1)
    • Потолочный кронштейн (1)
    • Крышка кнопки отсоединения объектива (1)
    • Страховочный тросик (1)
    • Винты +PSW M3×8 (9)
    • Винт +PSW M4×8 из нержавеющей стали для страховочного тросика (1)

    Примечание

    • Страховочный тросик предназначен для удержания устройства, если оно повиснет на тросике. Не прикладывайте к нему никакую другую нагрузку, кроме веса устройства.

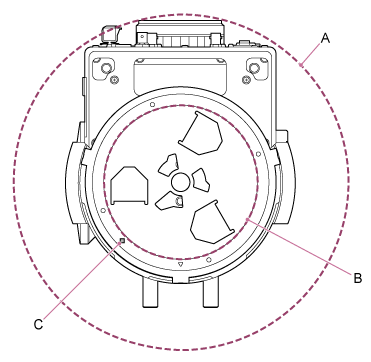

    Область установки

    При определении места и ориентации установки см. следующий рисунок и учитывайте пространство, необходимое для поворота объектива и для прокладки проводов позади устройства.

    A: Диапазон движения головки камеры (например, SEL70200GM2 (с установленным SEL20TC): Ø370)

    B: Потолочный кронштейн (отверстие на стороне потолка (Ø150))

    C: Установочное отверстие для монтажа

    Примечание

    • Установка должна производиться на достаточно прочный потолок (например, бетонный).
    • Чтобы установить устройство на недостаточно прочный потолок, обеспечьте достаточное усиление.
    • Устанавливайте устройство в устойчивом месте, не подверженном вибрации. В местах, подверженных вибрации, изображение может дрожать.
    • Если необходимо установить устройство на наклонной поверхности, наклон не должен превышать более ±15° от горизонтали. Кроме того, примите меры против опрокидывания устройства.
    • Сторона, противоположная отверстию △ на потолочном кронштейне, соответствует направлению съемки (передней стороне камеры).
  2. Переместите рычаг блокировки поворота/наклона в положение UNLOCK, чтобы разблокировать поворот/наклон, и разверните головку камеры на 180° в направлении наклона.
  3. Переместите рычаг блокировки поворота/наклона в положение LOCK, чтобы заблокировать поворот/наклон головки камеры.

    Головка камеры развернута на 180°

    Примечание

    • Если поворот/наклон головки камеры не блокируется при установке рычага блокировки в положение LOCK, вручную перемещайте головку камеры, пока она не зафиксируется.
  4. Установите кронштейн корпуса на нижнюю панель устройства с помощью шести прилагаемых винтов (M3×8).

    Используйте винты из комплекта поставки. При использовании винтов не из комплекта поставки можно повредить внутренние части устройства.

  5. Установите потолочный кронштейн на монтажную пластину (приобретается дополнительно), затем закрепите пластину на потолке.

    A: Потолочный кронштейн

    B: Потолок

    C: Монтажная пластина

    D: Отверстие △

    Закрепите кронштейн в соответствии с ориентацией потолочного кронштейна

    Обратите внимание, что при установке на потолке передняя часть камеры обращена к противоположной стороне потолочного кронштейна по сравнению с обычной вертикальной установкой. Убедитесь в правильности установки в соответствии со схемой, на которой показано направление установки.

    A: Передняя сторона для вертикальной установки (ориентация отверстия △)

    B: Передняя сторона для установки на потолке

    Примечание

    • Ответственность за решение о возможности установки на конкретную поверхность лежит на клиенте.
  6. Закрепите страховочный тросик к потолку.

    A: Потолочный кронштейн

    B: Винт с головкой под внутренний шестигранник (M5, 3/16 дюйма)

    C: Тросик (из комплекта поставки)

    D: Монтажная пластина

    E: Потолок

  7. Пропустите страховочный тросик через отверстие в центре потолочного кронштейна и закрепите его на кронштейне корпуса.

    Проложите страховочный тросик через металлическую петлю для тросика на кронштейне корпуса и надежно закрепите тросик прилагаемым винтом из нержавеющей стали (M4×8).

    A: Тросик из комплекта поставки

    B: Винты Phillips (M4×8) из комплекта поставки

    C: Металлическая петля для тросика

    Используйте винт из комплекта поставки. При использовании винта не из комплекта поставки может снизиться эффективность тросика.

    Примечание

    • Рекомендуется, чтобы во время установки устройства один человек держал его, как показано на рисунке, а второй производил установку.

    • При установке устройства не держите его за головку камеры или объектив. В случае падения устройства имеется риск повреждения или травмы.
    • Во время прокладки проводки следите, чтобы страховочный тросик не вызвал короткого замыкания в электрических разъемах и кабелях.
    • Крепление рассчитано на подвешенную массу не более 8,8 кг (включая объектив). Во избежание падения устройства не превышайте максимальную ожидаемую массу.

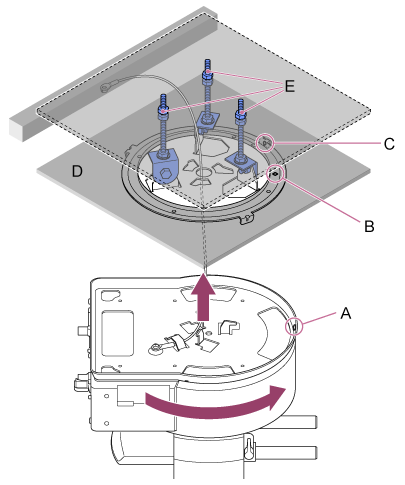

  8. Совместите отверстие для винта (A) на кронштейне корпуса с отверстием ◇ (B) на потолочном кронштейне, вставьте устройство и поверните его приблизительно на 60 градусов по часовой стрелке до совмещения отверстия для винта (A) с отверстием для винта (C).

    A: Отверстие для винта на кронштейне корпуса

    B: Отверстие для винта на потолочном кронштейне (отверстие ◇)

    C: Отверстие для винта

    D: Потолок

    E: Монтажная пластина

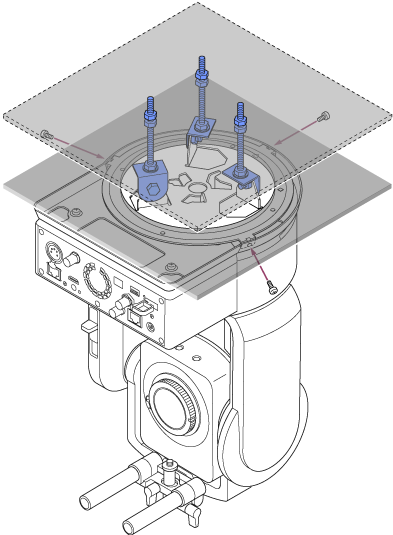

  9. Закрепите кронштейн корпуса в потолочном кронштейне тремя винтами со стопорами (M3×8) из комплекта поставки.

  10. Проверьте состояние установки.

    В частности, проверьте следующее.

    • Правильность установки винтов крепления.
    • Правильность установки страховочного тросика без скручивания.
    • Горизонтальность установки устройства (без наклона или шатания).
    • При повороте устройство не начинает свободно поворачиваться.

Затем установите объектив. См. раздел “Присоединение объектива” с учетом информации из разделов “Меры предосторожности при установке и снятии объектива”, “Проверка переключателей объектива” и “Меры предосторожности при использовании объективов с масштабированием”.

Примечание

  • Для правильной работы поворота/наклона при установке устройства на потолке задайте для параметра [Pan-Tilt] > [Direction] > [Ceiling] в веб-меню значение [On].

  • После установки объектива проверьте надежность его крепления.

    Для объектива нет никакой страховки от падения. Компания Sony не несет никакой ответственности за падение объектива с устройства.
