Acople de un micrófono (se vende por separado)

Puede acoplar un micrófono (se vende por separado).

  1. Coloque el micrófono (A) en el soporte del micrófono (B).

    Nota

    • Antes de conectar o desconectar un micrófono, asegúrese de colocar el selector INPUT1 (LINE/MIC/MIC+48V) en una posición distinta de “MIC+48V”. Si se conecta o desconecta un cable mientras el interruptor está en la posición “MIC+48V”, se puede producir un ruido fuerte o un mal funcionamiento del micrófono.
  2. Conecte el cable del micrófono al conector INPUT1 o INPUT2.
  3. Ajuste los interruptores INPUT1/INPUT2 (LINE/MIC/MIC+48V) (C/D) según el tipo de micrófono.

    MIC: micrófono dinámico, micrófono con batería

    MIC+48V: micrófono con alimentación fantasma de +48 V

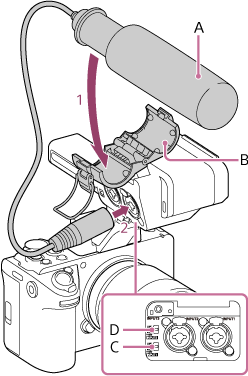

    Ilustración de la posición de montaje del micrófono y de la posición del interruptor

  4. Coloque el cable del micrófono en el soporte del cable (E).

    Ilustración de la posición del soporte del cable

Sugerencia

  • Si no puede acoplar el micrófono de forma segura, utilice el espaciador suministrado con el micrófono.
  • Dependiendo del tipo de objetivo acoplado, es posible que se vea la punta del micrófono en la imagen. Ajuste de la posición del micrófono.
