Diagramas de bloques
Los diagramas de bloques están relacionados con el audio y con el menú [Audio].

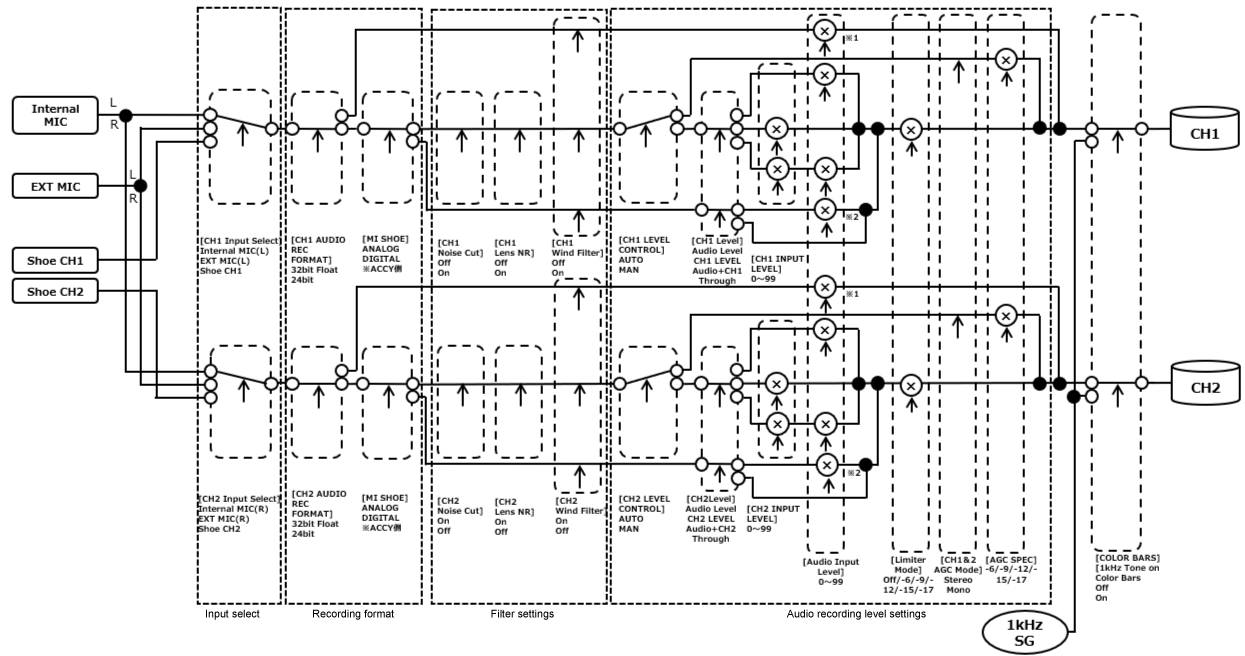

[Entrada de audio] (CH1&CH2)
*1: Desactivado cuando el adaptador XLR está configurado en AUTO
*2: Desactivado cuando XLR-H2 y XLR-A4 están configurados en AUTO
* Se define mediante [Audio] – [Entrada de audio] – [Control de nivel CH1] a [Control de nivel CH2] en el menú para la entrada de audio desde un adaptador XLR.

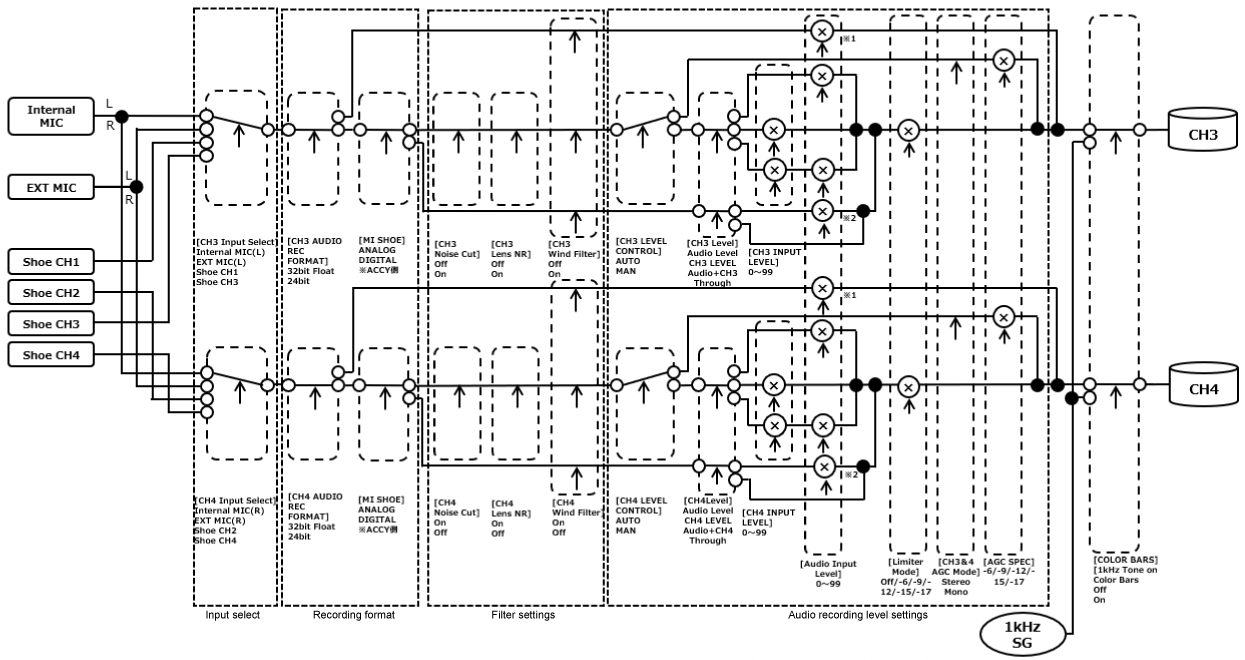

[Entrada de audio] (CH3&CH4)
*1: Desactivado cuando el adaptador XLR está configurado en AUTO
*2: Desactivado cuando XLR-H2 y XLR-A4 están configurados en AUTO
* Se define mediante [Audio] – [Entrada de audio] – [Control de nivel CH1] a [Control de nivel CH3] en el menú para la entrada de audio desde un adaptador XLR.

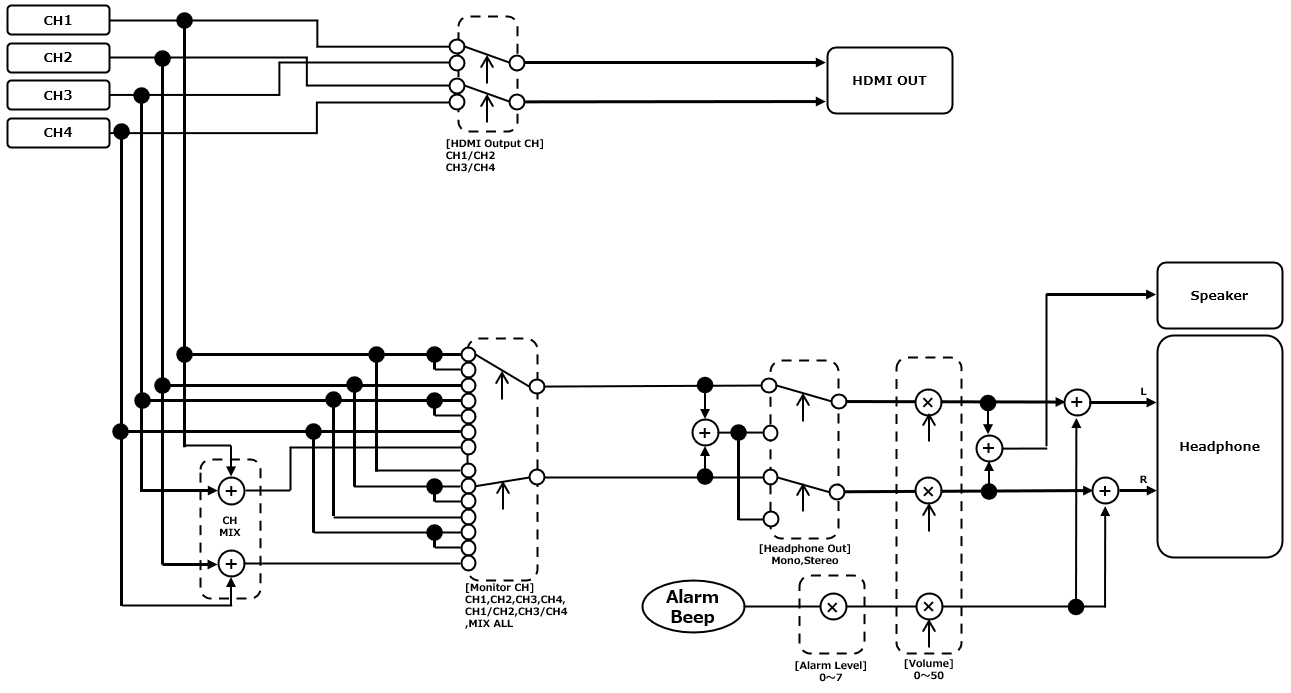

Diagrama de bloques (ejemplo de salida)
