Lado izquierdo / cara frontal

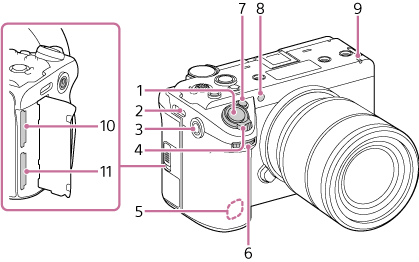

Ilustración del frente de la cámara. El lado donde se acopla el objetivo es el frente de la cámara. Las piezas 7, 1, 4, 6 y 5 se encuentran en diagonal por encima y a la izquierda del objetivo, de arriba abajo. Las piezas 8 y 9 se encuentran en la parte superior del objetivo, de izquierda a derecha. Las piezas 2 y 3 se encuentran en la parte superior izquierda. Las piezas 10 y 11 se encuentran en el lateral.

Ilustración de la cámara con el objetivo retirado. La montura y la pieza 13 se encuentran en el centro de la parte frontal. La pieza 12 (A) se encuentra en la parte superior derecha de la montura. Las piezas 16 y 14 se encuentran dentro de la montura. La pieza 17 se encuentra en la parte inferior izquierda de la montura. La pieza 15 se encuentra en la parte inferior derecha.

  1. Botón de captura

    Se le pueden asignar funciones específicas.

  2. Fijación de la correa para el hombro (se vende por separado)

  3. Orificio para el tornillo de accesorios

    Compatible con tornillos 1/4-20 UNC

    Al fijar un accesorio, utilice un tornillo de 5,5 mm de longitud o menos. Si utiliza un tornillo de más de 5,5 mm de longitud, no podrá fijar firmemente el accesorio a la unidad, y la unidad podría resultar dañada.

  4. Palanca de zoom

  5. Antena de LAN inalámbrica (integrada)

    Tapar esta área con la mano u otros objetos puede interrumpir la comunicación Wi-Fi.

  6. Dial asignable

    Ajusta el diafragma, el valor de ganancia y otros parámetros.

  7. Botón asignable 1

  8. Sensor de luz visible + IR

    Nota

    • No lo tape con las manos durante la filmación.

  9. Lámpara indicadora/indicador de grabación (parte delantera)

    Se ilumina cuando comienza la grabación. Parpadea cuando la capacidad restante de la tarjeta de memoria es baja.

  10. Ranura de tarjeta CFexpress Type A/SD (SLOT A)
  11. Ranura de tarjeta CFexpress Type A/SD (SLOT B)

  12. Marcador de montura

    La montura del objetivo tiene un saliente con forma de barra (A) en su lateral. Úselo como guía al colocar un objetivo.

    Puede acoplar un objetivo de montura A (se vende por separado) utilizando un adaptador de montura de objetivo LA-EA3/LA-EA4/LA-EA5 (se vende por separado).

    Nota

    • Solo es compatible con el enfoque manual.
    • Dispone de estabilización de imagen integrada en el cuerpo de la cámara.

  13. Sensor de imagen

    Nota

    • No tocar directamente con las manos.
  14. Montura
  15. Botón asignable 6

  16. Contactos de señal del objetivo

    Nota

    • No tocar directamente con las manos.
  17. Botón de liberación del objetivo
