Selección de dispositivos de Entrada de audio en la unidad de mano XLR (solo ILME-FX5)

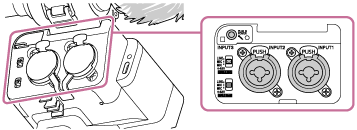

  1. Conecte los dispositivos que desee a los conectores INPUT1, INPUT2 o INPUT3 de la unidad de mano XLR.

    Si solo va a utilizar uno de los conectores INPUT1 e INPUT2, conecte el dispositivo al conector INPUT1.

    Si va a conectar un dispositivo al conector INPUT3, vaya al paso 3.

  2. Seleccione la fuente de entrada de audio.

    Si conecta dispositivos a los conectores INPUT1 o INPUT2, ajuste los interruptores INPUT1 (LINE/MIC/MIC+48V) e INPUT2 (LINE/MIC/MIC+48V) para que coincidan con los dispositivos conectados.

    • LINE (nivel de entrada de referencia: +4 dBu (0 dBu = 0,775 Vrms)): dispositivo de audio externo (p. ej., mezclador)
    • MIC: micrófono dinámico, micrófono con batería
    • MIC+48V: micrófono con alimentación fantasma de +48 V
    • Antes de conectar o desconectar un micrófono, asegúrese de colocar el selector INPUT1 (LINE/MIC/MIC+48V) en una posición distinta de MIC+48V. Si se conecta o desconecta un cable mientras el selector está en la posición MIC+48V, se puede producir un ruido fuerte o un mal funcionamiento del micrófono.
    • Si selecciona MIC+48V y conecta un micrófono que no sea compatible con fuentes de +48 V, es posible que dañe el dispositivo conectado. Compruebe el ajuste antes de conectar el dispositivo.
    • Si le preocupa el ruido en conectores que no tengan un dispositivo conectado, ajuste los interruptores INPUT1/INPUT2 (LINE/MIC/MIC+48V) correspondientes en LINE.
  3. Seleccione el canal que se va a emitir desde la unidad de mano XLR mediante el interruptor INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4).

    Seleccione la entrada de audio que desea asignar a cada canal de salida de la unidad de mano XLR mediante INPUT1, INPUT2 o INPUT3.

  4. Establezca el nivel de entrada de referencia de los micrófonos usando el interruptor ATT (INPUT1 / INPUT2 / INPUT3) para las entradas a las que están conectados los dispositivos.

    • 0dB: cuando desee amplificar el sonido durante la grabación, por ejemplo, al utilizar un micrófono de baja sensibilidad.

      • INPUT1/INPUT2: nivel de entrada de referencia −60 dBu
      • INPUT3: nivel de entrada de referencia −76 dBu

    • 10dB: nivel de grabación de audio recomendado para la voz humana.

      • INPUT1/INPUT2: nivel de entrada de referencia −50 dBu
      • INPUT3: nivel de entrada de referencia −66 dBu

    • 20dB: cuando desee suprimir el sonido durante la grabación, por ejemplo, al utilizar un micrófono de alta sensibilidad.

      • INPUT1/INPUT2: nivel de entrada de referencia −40 dBu
      • INPUT3: nivel de entrada de referencia −56 dBu

    Nota

    • Los interruptores ATT (INPUT1 e INPUT2) solo están habilitados cuando el interruptor INPUT1 (LINE/MIC/MIC+48V) o el interruptor INPUT2 (LINE/MIC/MIC+48V) correspondiente está en la posición “MIC” o “MIC+48V”.
      Cuando se ajusta a la posición “LINE”, el nivel de entrada de referencia es de +4 dBu (fijo), y el nivel de entrada de referencia no cambia aunque se modifique la posición del interruptor ATT.

    Sugerencia

    • Si hay una señal de audio de entrada muy alta que pudiera provocar un recorte analógico, se encenderá el indicador OL (sobrecarga) () de la unidad de mano XLR. Si esto ocurre, ajuste el nivel de entrada utilizando el interruptor ATT del dispositivo conectado o de la unidad de mano XLR, de modo que el nivel de audio se encuentre dentro del rango en el que el indicador no se encienda.
  5. Ajuste el nivel de grabación de audio.

    Para obtener más información sobre el ajuste, consulte “Ajuste del nivel de grabación de audio mediante la unidad de mano XLR (solo ILME-FX5)”.
