XLR-kahvayksikön äänen tulolähteiden valitseminen (vain ILME-FX5)

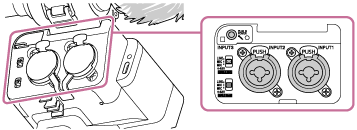

  1. Yhdistä haluamasi laitteet XLR-kahvayksikön INPUT1-/INPUT2-/INPUT3-liittimeen.

    Jos käytät vain yhtä INPUT1-liitintä ja INPUT2-liitintä,yhdistä laite INPUT1-liittimeen.

    Jos yhdistät laitteen INPUT3-liittimeen, siirry vaiheeseen 3.

  2. Valitse äänen tulolähde.

    Jos yhdistät laitteita INPUT1-/INPUT2-liittimeen, aseta INPUT1 (LINE/MIC/MIC+48V) / INPUT2 (LINE/MIC/MIC+48V) -kytkimet vastaamaan yhdistettyjä laitteita.

    • LINE (viitetulotaso: +4 dBu (0 dBu = 0,775 Vrms)): ulkoinen äänilaite (esim. mikseri)
    • MIC: dynaaminen mikrofoni, akkukäyttöinen mikrofoni
    • MIC+48V: +48 V phantom-jännitteinen mikrofoni
    • Ennen kuin liität mikrofonin tai irrotat sen, muista asettaa INPUT1-kytkin (LINE/MIC/MIC+48V) muuhun kuin MIC+48V-asentoon. Kaapelin liittäminen tai irrottaminen kytkimen ollessa MIC+48V-asennossa voi aiheuttaa kovan äänen tai mikrofonin toimintahäiriön.
    • Jos valitset asetuksen MIC+48V ja liitetty mikrofoni ei ole yhteensopiva +48 V -lähteen kanssa, liitetty laite voi vaurioitua. Tarkista asetus ennen laitteen liittämistä.
    • Jos kohina on ongelmana liittimissä, joihin ei ole liitetty laitetta, siirrä kyseiset INPUT1-/INPUT2 (LINE/MIC/MIC+48V) -kytkimet asentoon LINE.
  3. Valitse XLR-kahvayksikön lähtökanava INPUT SELECT (CH1/CH2)- / INPUT SELECT (CH3/CH4) -kytkimellä.

    Valitse kunkin XLR-kahvayksikön lähtökanavan tuloääni kytkimellä INPUT1, INPUT2 tai INPUT3.

  4. Valitse mikrofonien viitetulotaso ATT (INPUT1 / INPUT2 / INPUT3) -kytkimillä niiden kytkimien kohdalla, joihin laitteet on liitetty.

    • 0dB: kun haluat vahvistaa ääntä tallennuksen aikana, esimerkiksi käytettäessä matalan herkkyyden mikrofonia.

      • INPUT1/INPUT2: viitetulotaso −60 dBu
      • INPUT3: viitetulotaso −76 dBu

    • 10dB: suositeltu ihmisäänen äänitystaso.

      • INPUT1/INPUT2: viitetulotaso −50 dBu
      • INPUT3: viitetulotaso −66 dBu

    • 20dB: kun haluat vaimentaa ääntä tallennuksen aikana, esimerkiksi käytettäessä korkean herkkyyden mikrofonia.

      • INPUT1/INPUT2: viitetulotaso −40 dBu
      • INPUT3: viitetulotaso −56 dBu

    Huomautus

    • ATT (INPUT1 ja INPUT2) -kytkimet ovat käytettävissä vain kun vastaava INPUT1 (LINE/MIC/MIC+48V) -kytkin tai INPUT2 (LINE/MIC/MIC+48V) -kytkin on MIC-asennossa tai MIC+48V-asennossa.
      Kun kytkin on LINE-asennossa, viitetulotaso on +4 dBu (kiinteä) eikä muutu vaikka ATT-kytkimen asentoa muutettaisiin.

    Vihje

    • Jos tuloääni on voimakas ja voisi aiheuttaa analogista säröytymistä, XLR-kahvayksikön OL (ylikuormitus) -merkkivalo () syttyy. Jos näin tapahtuu, säädä tulotasoa yhdistetyn laitteen tai XLR-kahvayksikön ATT-kytkimellä siten, että äänitaso on alueella, jolla merkkivalo ei syty.
  5. Säädä äänitystasoa.

    Lisätietoa säätämisestä on kohdassa ”Äänitystason säätäminen XLR-kahvayksiköllä (vain ILME-FX5)”.
