Home-näyttö

Avaa Home-näyttö LCD-näyttöön painamalla HOME-painiketta. Home-näytössä voit tarkistaa laitteen tilan ja määrittää perusasetuksia.

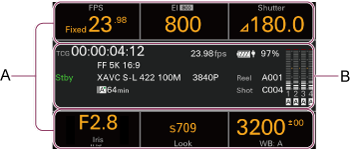

Home-näyttö

A: kohteen nimi / asetusarvo / toiminnon näyttöalue

B: tilan näyttöalue

Vihje

  • Tehtaan oletusasetuksella monitoimisäätimen tai ohjelmoitavan painikkeen, johon [Suora valikko] -toiminto on ohjelmoitu, painaminen tietonäyttötilassa tuo kohdistimen näkyviin Home-näytössä. Näin voit muuttaa kunkin kohteen asetuksia. Jos halut käyttää suoravalikon toimintoja ulkoisella näytöllä, määritä koko valikon kohdan [Tekninen] – [Valikkoasetukset] – [Tietonäyttötilan toiminta] asetukseksi [Suora valikko etusijalla].

Kohteen nimi / asetusarvo / toiminnon näyttöalue

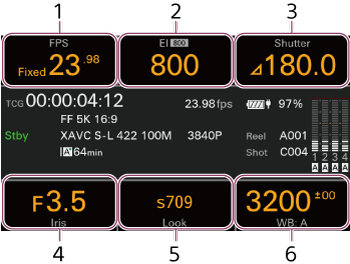

Home-näytössä näkyvät kohteet

Aseta haluamasi kohde valitsemalla kohta 1–6.

  1. [FPS]

    Kuvauksen kuvataajuuden tarkastelu ja määrittäminen.

  2. [Valotusindeksi] / [Base ISO]

    [Valotusindeksi]- ja [Base ISO] -asetuksen tarkastelu ja määrittäminen.

    Vihje

    • [Joustava ISO] -tilassa asetuksen [ISO] / [Base ISO] tarkastelu ja määrittäminen. [Oma]-tilassa asetuksen [ISO] / [Perusherkkyys] tai [Vahvistus] / [Perusherkkyys] tarkastelu ja määrittäminen.

  3. [Shutter]

    Elektronisen sulkimen tarkastelu ja määrittäminen.

  4. [Iris]

    Himmentimen tarkastelu ja määrittäminen.

  5. [Ulkoasu]

    Ulkoasun tarkastelu ja määrittäminen.

    Vihje

    • [Oma]-tilassa tällä voidaan tarkastella ja määrittää kohtaustiedostot.

  6. [WB] ([Valkotasapaino])

    Valkotasapainon tarkastelu ja määrittäminen.

Tilan näyttöalue

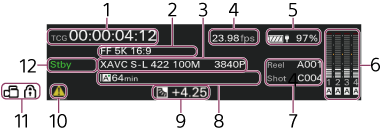

Tilan näyttöalueella näkyvät kohteet

  1. Aikatietojen näyttö

    Näyttää keston, käyttäjän bitit tai aikakoodin koko valikon asetuksen [TC/muisti] – [TC-näyttö] mukaan.

    Näyttää aikatietojen näytössä parhaillaan näkyvien tietojen tyypin seuraavasti.

    TCG: tallennettu aikakoodi

    EXT-LK: ulkoisen synkronoinnin lukitus

    UBG: tallennetut käyttäjän bitit

    TCR: toiston aikakoodi

    UBR: toiston käyttäjän bitit

    Clk: kello

    Dur: kesto

  2. Kuvakennon tila / anamorfisen objektiivin suhteen ilmaisin

    Näyttää valikon asetuksen [Projekti] – [Kuvakennotila] / [Anamorfinen levitys].

  3. Tallennusmuodon (koodekki) ilmaisin / kuvatarkkuuden ilmaisin

    Näyttää muistikorteille tallennuksen muodon nimen ja kuvatarkkuuden.

  4. Projektin kuvataajuuden ilmaisin

    Näyttää valikon asetuksen [Projekti] – [Projektin kuvanopeus].

  5. Virtatilan ilmaisin

    Näyttää akun jäljellä olevan varauksen.

  6. Äänitasomittari

    Näyttää CH1:n–CH4:n äänitason.

  7. Leikkeen nimen näyttö

    Kun kohdan [Automaattinen nimeäminen] asetuksena on [Cam ID + Reel#]:
    Näyttää tiedot ”Reel: kameda-ID + rullanumero” ja ”Shot: kameran sijainti + otoksen numero”.

    Kun kohdan [Automaattinen nimeäminen] asetuksena on [Otsikko]:
    Näyttää tiedot ”Title: [Otsikon etuliite] -asetuksella määritetty merkkijono” ja ”No.: leikkeen numero”.

  8. Tietovälineen jäljellä olevan kapasiteetin ilmaisin

    Näyttää kunkin tallennusvälineen tilan ja jäljellä olevan tallennusajan (tallennettaessa nykyisessä tallennusmuodossa).

  9. Automaattivalotuksen säädön toimintatilan ja tason ilmaisin

    Ilmaisin Merkitys
    Taustavalotila
    Oletustila
    Kohdevalotila

  10. Varoitus-/virhekuvake

    Näkyy, jos ilmenee varoitus tai virhe.

    Voit tarkistaa varoituksen tai virheen tiedot avaamalla valikon. Jos näkymä näkyy myös ulkoisella näytöllä, voit tarkistaa tiedot siltä.

  11. Näppäinlukon tilan ilmaisin

  12. Tallennuksen tilan ilmaisin

    Näyttää seuraavat laitteen tallennustoimintotilat.

    Ilmaisin Merkitys
    Stby Tallentamisen valmiustila
     Rec Tallentaminen
    Int Stby Interval Rec -tilan aikavälin valmiustila
     Int Rec Tallennus Interval Rec -tilassa (kuvanottoväli)
     Int Stby Tallennus Interval Rec -tilassa (kuvaa ei oteta)

Home-näytön perustoiminnot

  1. Paina HOME-painiketta.

    LCD-näyttöön tulee Home-näyttö.

    Home-näytössä näkyvät kohteet

  2. Valitse määritettävä kohde 1–6.

    Voit valita kohteita koskettamisen lisäksi myös monitoimisäätimellä ja monivalitsimella, jos koko valikon kohdan [Tekninen] – [Valikkoasetukset] – [Tietonäyttötilan toiminta] asetuksena on [Home-näyttö etusijalla].

    Tuo kohdistin näkyviin painamalla monitoimisäädintä tai ohjelmoitavaa painiketta, johon [Suora valikko] -toiminto on ohjelmoitu, ja siirrä kohdistinta sitten monitoimisäätimellä tai monivalitsimella. Kohdistin häviää, jos mitään ei tehdä 3 sekuntiin.

    Huomautus

    • Kun koko valikon kohdan [Tekninen] – [Valikkoasetukset] – [Tietonäyttötilan toiminta] asetuksena on [Suora valikko etusijalla], monitoimisäädintä painamalla ei voida suorittaa toimintoja. Kosketa haluamaasi kohdetta.

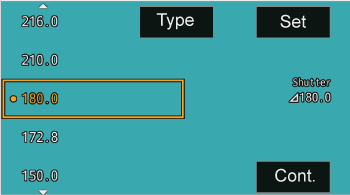

      Asetuksen valintanäyttö tulee näkyviin. Yllä olevassa kaaviossa näkyy esimerkki, jossa valittuna on kohde 3.

  3. Siirrä kohdistin kohteen tai asetuksen kohdalle.

  4. Ota arvo käyttöön valitsemalla [Set]-painike.

Vihje

  • Asetuksen valintanäytössä voit siirtää kohdistinta myös monitoimisäätimellä tai monivalitsimella. Kun olet siirtänyt kohdistimen oikeaan kohtaan ja painanut monitoimisäädintä tai monivalitsinta, ota arvo käyttöön valitsemalla [Set]-painike.

Home-näytön kohteet

Seuraavassa luetellaan kunkin kohteen määritettävät asetukset. Lisätietoja kohteista, joilla on samat asetukset kuin koko valikossa, on koko valikon kuvauksessa.

Kohde Kuvaus
[FPS]

Määrittää, onko kuvauksen kuvataajuus sama vai eri kuin projektin kuvataajuus.

  • [Kiinteä]
    Kun asetusnäytössä on valittuna [Fixed], kuvauksen kuvataajuus on sama kuin projektin kuvataajuus. Näkyvissä on teksti [Fixed] ja projektin kuvataajuus.

  • [Muuttuva]
    Kun asetusnäytössä on valittuna [Muuttuva], voit määrittää kuvaukselle projektin kuvataajuudesta poikkeavan kuvataajuuden.
    1–60 / 66 / 72 / 75 / 88 / 90 / 96 / 100 / 110 / 120 / 150 / 180 / 200 / 240 FPS

Huomautus

  • Asetusalue vaihtelee valitun projektin taajuuden, koodekin ja videomuodon mukaan.

Vihje

  • Asetus vastaa koko valikon asetusta [Kuvaaminen] – [FPS].
[ISO/vahvistus] / [Perusherkkyys] ([Oma]-tila)

Määrittää ISO/vahvistus-asetuksen.

Painamalla [Perusherkkyys]-painiketta voit määrittää perusherkkyyden.

Painamalla [AGC]-painiketta voit määrittää automaattisen herkkyysvahvistuksen säädön.

Vihje

  • [ISO/vahvistus] vastaa koko valikon asetusta [Kuvaaminen] – [ISO/vahvistus] – [ISO/vahvistus-valinta]. [Perusherkkyys] vastaa koko valikon asetusta [Kuvaaminen] – [ISO/vahvistus] – [Perusherkkyys].
  • [AGC] vastaa koko valikon asetusta [Kuvaaminen] – [Automaattinen valotus] – [AGC].
[ISO] / [Base ISO] ([Joustava ISO] -tila)

Määrittää ISO-asetuksen.

Painamalla [Base ISO] -painiketta voit määrittää ISO-perusherkkyyden.

Painamalla [AGC]-painiketta voit määrittää automaattisen herkkyysvahvistuksen säädön.

Vihje

  • [ISO] vastaa koko valikon asetusta [Kuvaaminen] – [ISO/vahvistus] – [ISO/vahvistus-valinta]. [Base ISO] vastaa koko valikon asetusta [Kuvaaminen] – [ISO/vahvistus] – [Base ISO].
  • [AGC] vastaa koko valikon asetusta [Kuvaaminen] – [Automaattinen valotus] – [AGC].
[Valotusindeksi] / [Base ISO] ([Cine EI] / [Nopea Cine EI] -tila)

Määrittää Valotusindeksi-asetuksen.

Painamalla [Base ISO] -painiketta voit määrittää ISO-perusherkkyyden.

Vihje

  • [Nopea Cine EI] -tilassa vain [Valotusindeksi] on määritetty.
  • [Valotusindeksi] vastaa koko valikon asetusta [Kuvaaminen] – [Valotusindeksi]. [Base ISO] vastaa koko valikon asetusta [Kuvaaminen] – [ISO/vahvistus] – [Base ISO].
[Shutter]

Määrittää elektronisen sulkimen.

  • Kun koko valikon kohdan [Kuvaaminen] – [Suljin] – [Tila] asetuksena on [Kulma]
    Määrittää elektronisen sulkimen avauskulman.

    Painamalla [Askel]- tai [Jatkuva]-painiketta voit valita esiasetetun kulman tai jatkuvan suljinkulman.

  • Kun koko valikon kohdan [Kuvaaminen] – [Suljin] – [Tila] asetuksena on [Nopeus]
    Määrittää elektronisen sulkimen suljinajan.

    Painamalla [Askel]- tai [Jatkuva]-painiketta voit valita esiasetetun ajan tai jatkuvan suljinajan.

    Painamalla [Tyyppi]-painiketta voit määrittää automaattisen sulkimenhallintatoiminnon.

Vihje

  • [Kulma] – [Askel] / [Jatkuva] vastaa koko valikon asetusta [Kuvaaminen] – [Suljin] – [Kulma (askel)] / [Kulma (jatkuva)].
  • [Nopeus] – [Askel] / [Jatkuva] vastaa koko valikon asetusta [Kuvaaminen] – [Suljin] – [Nopeus (askel)] / [Nopeus (jatkuva)].
  • [Automaattinen suljin] vastaa koko valikon asetusta [Kuvaaminen] – [Automaattinen valotus] – [Automaattinen suljin].
[Iris]

Määrittää himmentimen.

Painamalla [Autom.]-painiketta voit määrittää automaattisen himmennintoiminnon.
[Scene File] ([Oma]-tila)

Ottaa käyttöön esimääritetyt kuvanlaatuasetukset.

Esiasennettujen kuvanlaatuasetusten lisäksi voit tallentaa ja käyttää omia kuvanlaatuasetuksiasi.

Vihje

  • Asetus vastaa koko valikon asetusta [Maalaus/ulkoasu] – [Otostiedosto] – [Palauta sisäinen muisti].
[Look] (Log-kuvaustila)

Määrittää ulkoasun. Paina [Edit Look] -painiketta (kohde 4) ja valitse ulkoasu. Kohteilla 1 ja 6 voit määrittää lähtöjärjestelmät, joissa ulkoasua sovelletaan.

Joissakin tiloissa ei voi määrittää kaikkia yhdistelmiä tai jotkin asetukset ovat riippuvaisia toisistaan.

Vihje

  • Tämä asetus vastaa koko valikon asetusta [Maalaus/ulkoasu] – [Perusulkoasu] – [Valitse] ja kohdan [Kuvaaminen] – [LUT päällä/pois] kohteita.
[WB] ([Valkotasapaino])

Määrittää valkotasapainon.

Käytettävissä on kahdeksan valkotasapainon muistipaikkaa (A/B/C/D/E/F/G/H).

Arvot voi määrittää seuraavilla tavoilla:

  • määrittämällä värilämpötilan ja sävyn arvot erikseen
  • määrittämällä käyttäen automaattista valkotasapainoa
  • valitsemalla esiasetusarvot
  • määrittämällä ATW:n.

Vihje

  • Asetus vastaa koko valikon kohdan [Kuvaaminen] – [Valkotasapaino] kohteita.
  • Voit säätää valkotasapainoa Home-näytöstä valitsemalla värilämpötilan rakeisuuden: [Coarse] / [Fine].
    [Coarse]: 100K välein
    [Fine]: 1K välein
