Lohkokaaviot
Lohkokaaviot koskevat ääntä ja [Ääni]-valikkoa.

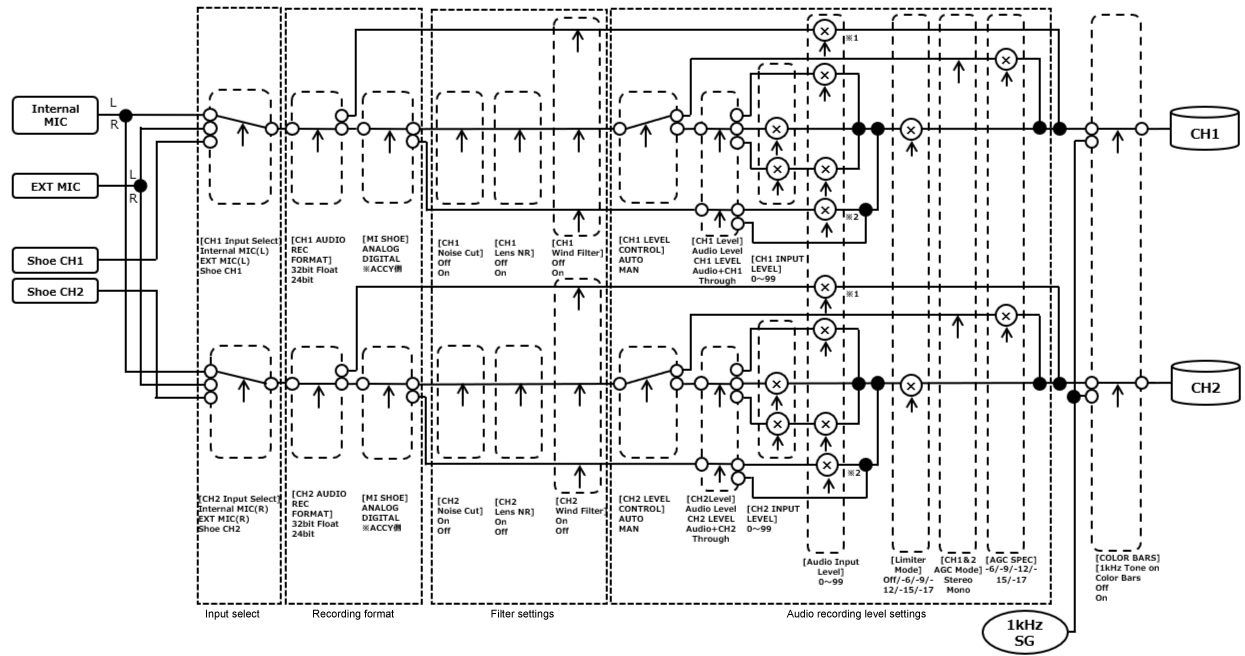

[Äänitulo] (CH1 ja CH2)
*1: Ei käytössä, kun XLR-sovittimen asetus on AUTO
*2: Ei käytössä, kun XLR-H2- ja XLR-A4-asetus on AUTO
* Määritä valikon kohdassa [Ääni] – [Äänitulo] – [CH1-tasohallinta] – [CH2-tasohallinta], jos haluat käyttää XLR-sovittimen äänituloa.

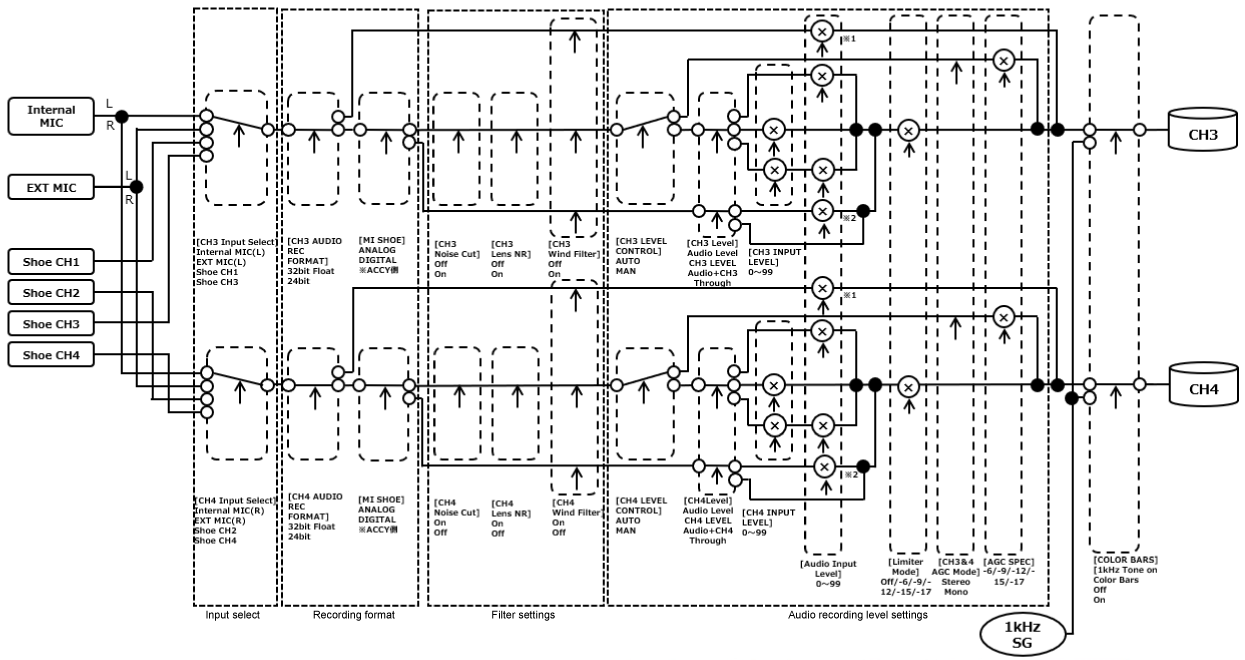

[Äänitulo] (CH3 ja CH4)
*1: Ei käytössä, kun XLR-sovittimen asetus on AUTO
*2: Ei käytössä, kun XLR-H2- ja XLR-A4-asetus on AUTO
* Määritä valikon kohdassa [Ääni] – [Äänitulo] – [CH1-tasohallinta] – [CH3-tasohallinta], jos haluat käyttää XLR-sovittimen äänituloa.

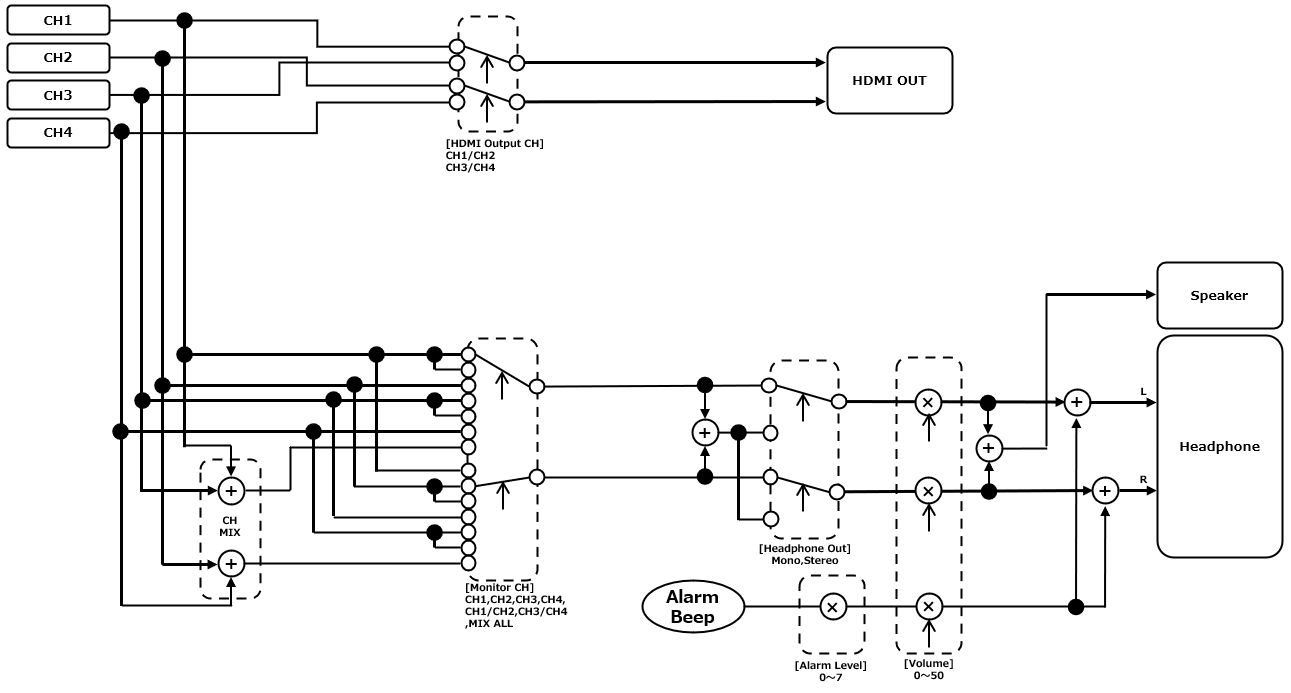

Lohkokaavio (lähtöesimerkki)
