Valikkonäyttö

Valikkonäytöstä voit tarkistaa laitteen asetukset ja tilan.

Valikon avaaminen

  • Paina MENU-painiketta.

Valikkonäytön vaihtaminen

Avaa haluamasi näyttö valitsemalla kohde (1–6).

Kun kohde on valittuna, voit myös vaihtaa näyttöä kääntämällä monivalitsinta tai monitoimisäädintä vasemmalle tai oikealle.

Kun painat kohdetta 6 valitun osion näytössä, saat näkyviin valitun kategorian koko valikon.

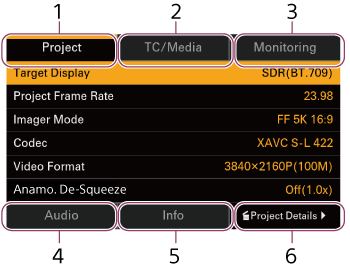

Kuva, jossa näkyvät valikkonäytön kohteiden 1–6 nimet.

Valikon sulkeminen

  • Paina MENU-painiketta.

Asetuksen muuttaminen

Kun valikko on näkyvissä, aktivoi määritettävän kohteen valinta näytössä painamalla monitoimisäädintä tai monivalitsinta.

Voit valita kohteita myös suoraan koskettamalla.

[Projekti]-osio

Perusasetusten ja tallennusmuodon tarkistamiseen ja määrittämiseen.

Näyttökohde Kuvaus Vastaava koko valikon kohde
[Kohdenäyttö] Määrittää tallennuksen/lähdön videostandardin [Oma]-kuvaustilassa. [Perusasetukset] – [Kohdenäyttö]
[Tulon väriavaruus] Määrittää väriavaruuden. [Perusasetukset] – [Cine EI/Joustava ISO-aset.] – [Tulon väriavaruus]
[Projektin kuvanopeus] Määrittää projektin kuvataajuuden. [Kuvausmuoto] – [Projektin kuvanopeus]
[Kuvakennotila] Määrittää tehollisen kuvakoon. [Kuvausmuoto] – [Kuvakennotila]
[Koodekki] Määrittää koodekin. [Kuvausmuoto] – [Koodekki]
[Videomuoto] Määrittää tallennusmuodon. [Kuvausmuoto] – [Videomuoto]
[Anamorfinen levitys] Määrittää määritetyssä lähtöjärjestelmässä näytettävän kuvan venytyssuhteen, kun kuvataan anamorfisella objektiivilla. [Anamorfinen levitys] – [Suhde]

[TC/muisti]-osio

Aikakoodiarvon ja TC-muodon tarkistamiseen ja määrittämiseen.

Näyttökohde Kuvaus Vastaava koko valikon kohde
[TC-tila/käynti] Määrittää aikakoodin käyntitilan. [Aikakoodi] – [Tila] / [Käynti]
[TC-näyttö] Vaihtaa aikatietojen näytön. [TC-näyttö] – [Aikatietojen näyttö]
[TC-asetus] Määrittää aikakoodille mielivaltaisen arvon. Palauttaa aikakoodiksi 00:00:00:00. Määrittää aikakoodin muodon. [Aikakoodi] – [Manuaalinen asetus] / [Nollaus] / [TC-muoto]
[Kamera-ID] Määrittää kameran tunnuksen leikkeiden nimiä luotaessa. [Videol. nimen muoto] – [Kamera-ID]
[Rullanumero] Määrittää [Rullanumero]-asetuksen numero-osan, jota käytetään leikkeiden nimiä luotaessa. [Videol. nimen muoto] – [Rullanumero]
[Kameran sijainti] Määrittää otoksen numeron etuliitteen, jota käytetään leikkeiden nimiä luotaessa. [Videol. nimen muoto] – [Kameran sijainti]
[Videoleikkeen nimi] Näyttää leikkeen nimen otsikko-osan, kun kohdan [Automaattinen nimeäminen] asetuksena on [Otsikko]. [Videol. nimen muoto] – [Otsikon nimiasetukset]
[Alusta muisti] Alustaa korttipaikassa A tai B olevan muistikortin. [Alusta muisti] – [Muisti(A)] / [Muisti(B)]

[Valvonta]-osio

HDMI:n, LCD-näytön ja etsimen ulkoisen lähtöjen signaalimuodon, näyttökuvan ja merkintäpäällekkäiskuvan tilan tarkistamiseen ja määrittämiseen.

Näyttökohde Kuvaus Vastaava koko valikon kohde
[LCD/VF] [Kehyslinja] Valitsee kehyslinjan, joka näytetään LCD-näytön ja etsimen kuvan päällä. [Kehyslinja]
[HDMI] [Lähtömuoto] Määrittää HDMI-lähdön tarkkuuden. [Lähtömuoto]
[Tietonäyttö] Kytkee HDMI-näytön lähdön päälle / pois päältä. [Lähtönäyttö]
[Kehyslinja] Valitsee HDMI-lähdön päällä näytettävät tiedot. [Kehyslinja]
[IP] [Lähtömuoto] Näyttää suoratoiston tarkkuuden. [Suoratoisto] – [RTMP/RTMPS 1] – [RTMP/RTMPS 3] – [Tarkkuus]
[Suoratoisto] – [SRT-Caller 1] – [SRT-Caller 3] – [Tarkkuus]
[Tietonäyttö] Näyttää suoratoistolähdön päällä näkyvien tietojen tilan ([Pois] (kiinteä)). –
[Kehyslinja] Näyttää suoratoistolähdön päällä näkyvien kehyslinjojen jne. tilan ([Pois] (kiinteä)). –

[Ääni]-osio

Äänilähteiden, tasojen ja muiden asetusten tarkistamiseen ja määrittämiseen.

Näyttökohde Kuvaus Vastaava koko valikon kohde
Tulot [CH1-tasohallinta] – [CH4-tasohallinta] Kytkee automaattisen säädön päälle / pois päältä. [Äänitulo] – [CH1-tasohallinta] – [CH4-tasohallinta]
[CH1-tulotaso] – [CH4-tulotaso] Säätää tallennuskanavien tulotasoa. [Äänitulo] – [CH1-tulotaso] – [CH4-tulotaso]
[Äänitallennusmuoto] (CH1–CH4) Näyttää äänen tallennusmuodon. [Äänitallennusmuoto] – [Äänitallennusmuoto]
[32bit float WAV -tal.] (CH1–CH4) Näyttää 32-bittisen float-äänidatan tallennustilan. [32bit float WAV -tal.] – [Asetus]
[CH1-tulovalinta] – [CH4-tulovalinta] Vaihtaa tulolähdettä. [Äänitulo] – [CH1-tulovalinta] – [CH4-tulovalinta]
[CH1-tuulisuodatin] – [CH4-tuulisuodatin] Määrittää mikrofonin tuulimelun vähennyssuodattimen. [Äänitulo] – [CH1-suodatin] – [CH4-suodatin] – [Tuulisuodatin]
[Kohinasuodatin] (CH1–CH4) Määrittää kohinanvaimennuksen. [Äänitulo] – [CH1-suodatin] – [CH4-suodatin] – [Kohinasuodatin]
[Äänitulotaso] Määrittää äänen tulotason. [Äänitulo] – [Äänitulotaso]
Lähdöt [HDMI-lähtö-CH] Määrittää pelkän HDMI:n tai HDMI:n ja suoratoiston äänikanavalähtöjen yhdistelmän. [Äänilähtö] – [HDMI-lähtö-CH]
[Äänenvoimakkuus] Määrittää kuulokeliitännän ja sisäisen kaiuttimen valvottavan äänen tason. [Äänilähtö] – [Äänenvoimakkuus]
[Valvonta-CH] Määrittää äänikanavan lähdön kuulokeliitäntään ja sisäiseen kaiuttimeen. [Äänilähtö] – [Valvonta-CH]

[Tiedot]-osio

Laitteen, tallennusvälinen ja akun tilan tarkistamiseen.

Nro Sivu Kuvaus
1 [Kameran tila] Näyttää varoituksia ja virheilmoituksia. Kun ilmoituksia ei ole, näyttöalueen yläreunassa näkyy ”Kaikki järjestelmät OK”.
2 [Laiteohjelmisto] Näyttää laitteen sarjanumeron ja laiteohjelmiston version.
3 [Järjestelmä]

Näyttää seuraavat järjestelmätiedot:

  • asetettu päivämäärä ja aika
  • anturin tunnistuslämpötila
  • tuntimittari.
4 [Akku]

Näyttää seuraavat akkutiedot:

  • akun tyyppi
  • akun jäljellä oleva kapasiteetti
  • akun tila
  • akun versio
  • valmistuspäivä
  • USB-virransyöttöliitäntä
  • virtalähteen tyyppi.
5 [Muisti] Näyttää muistikorttien jäljellä olevan kapasiteetin ja tallennusajan sekä käyttöikätiedot.
6 [Objektiivi]

Näyttää seuraavat kiinnitetyn objektiivin tiedot:

  • objektiivin mallinimi
  • objektiivin sarjanumero
  • himmentimen F-luku
  • polttoväli
  • tarkennusetäisyys
  • terävyysalue.

Huomautus

  • Näytöllä näkyvä tarkennusetäisyys on arvio.
