XLR-kahvayksikkö (vain ILME-FX5)

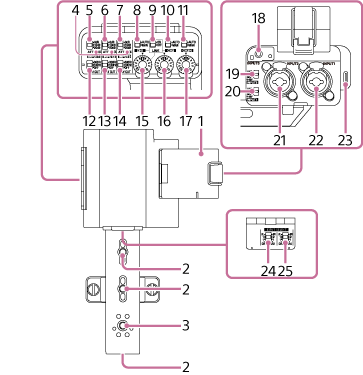

Kuva XLR-kahvayksiköstä. Siinä näkyy kahvayksikkö kiinnitettynä kameraan siten, että kameraan liitettävä osa osoittaa eteenpäin. Osat 2, 3, 2 (kahdessa paikassa), 24 ja 25 ovat etuosassa, ylhäältä alas. Osa 1 edessä oikealla on mikrofoniteline. Osat 18–23 ovat yläpuolella vastapäivään, vasemmalta. Osat 5–11 ovat vasemman puolen säätimien yläpuolella, vasemmalta oikealle. Osat 12–17 ovat vasemman puolen säätimien alapuolella, vasemmalta oikealle. Osa 4 (useassa paikassa) on kahden säädinrivin välissä.

  1. Mikrofoniteline

  2. Lisälaiteliitännän ruuvien reiät

    Yhteensopiva 1/4–20 UNC -ruuvien kanssa (pituus enintään 8,0 mm).

  3. Lisälaitekenkä / lisälaitekengän ruuvinreikä

    Yhteensopiva 1/4–20 UNC -ruuvien kanssa (pituus enintään 7,5 mm).

  4. OL (ylikuormitus) -merkkivalo

    Syttyy, kun voimakas tuloääni aiheuttaisi analogista säröytymistä. Säädä tulotasoa yhdistetyn laitteen tai kahvayksikön ATT-kytkimellä siten, että äänitaso on alueella, jolla merkkivalo ei syty.

  5. ATT (INPUT1) -kytkin

    Määrittää INPUT1-liittimen viitetulotason. Käytössä, kun INPUT1 (LINE/MIC/MIC+48V) -kytkin on MIC- tai MIC+48V-asennossa.

  6. ATT (INPUT2) -kytkin

    Määrittää INPUT2-liittimen viitetulotason. Käytössä, kun INPUT2 (LINE/MIC/MIC+48V) -kytkin on MIC- tai MIC+48V-asennossa.

  7. ATT (INPUT3) -kytkin

    Määrittää INPUT3-liittimen viitetulotason.

  8. AUTO/MAN (CH1) -kytkin

    Valitsee CH1:een lähetettävän äänentason säätötavan (automaattinen/manuaalinen).

  9. LINK-kytkin

    Kun LINK-kytkin on ON-asennossa ja AUTO/MAN (CH1) -kytkin on MAN-asennossa, voit säätää sekä CH1- että CH2-kanavan äänitystasoa AUDIO LEVEL (CH1) -säätimellä.

    Kun AUTO/MAN (CH1) -kytkin on AUTO-asennossa, myös CH2-kytkin on AUTO-asennossa, mutta tämä toiminto ei yksin linkitä CH1- ja CH2-kanavien äänitystasoa. Jos haluat linkittää kanavat, määritä koko valikon kohdan [Ääni] – [Äänitulo] – [CH1&2 AGC -tila] tai [CH3&4 AGC -tila] asetukseksi [Stereo].

  10. AUTO/MAN (CH2) -kytkin

    Valitsee CH2:een lähetettävän äänentason säätötavan (automaattinen/manuaalinen).

  11. AUTO/MAN (CH3/4) -kytkin

    Valitsee CH3:een ja CH4:ään lähetettävän äänentason säätötavan (automaattinen/manuaalinen).

  12. LOW CUT (INPUT1) -kytkin

    Vaimentaa INPUT1-liittimestä tulevan äänen matalataajuisia komponentteja, mikä vähentää turhaa kohinaa.

    Käytössä, kun INPUT1 (LINE/MIC/MIC+48V) -kytkin on MIC- tai MIC+48V-asennossa.

  13. LOW CUT (INPUT2) -kytkin

    Vaimentaa INPUT2-liittimestä tulevan äänen matalataajuisia komponentteja, mikä vähentää turhaa kohinaa.

    Käytössä, kun INPUT2 (LINE/MIC/MIC+48V) -kytkin on MIC- tai MIC+48V-asennossa.

  14. LOW CUT (INPUT3) -kytkin

    Vaimentaa INPUT3-liittimestä tulevan äänen matalataajuisia komponentteja, mikä vähentää turhaa kohinaa.

  15. AUDIO LEVEL (CH1) -säädin

    Säätää CH1:een lähetettävän äänitystason.

  16. AUDIO LEVEL (CH2) -säädin

    Säätää CH2:een lähetettävän äänitystason.

  17. AUDIO LEVEL (CH3/4) -säädin

    Säätää CH3:een ja CH4:ään lähetettävän äänitystason.

  18. INPUT3-liitin (Ø3,5 mm:n stereominiliitin, tukee plug in -virtaa)

  19. INPUT2 (LINE/MIC/MIC+48V) -kytkin

    Vaihtaa INPUT2-liittimeen yhdistetyn laitteen tyyppiä.

  20. INPUT1 (LINE/MIC/MIC+48V) -kytkin

    Vaihtaa INPUT1-liittimeen yhdistetyn laitteen tyyppiä.

  21. INPUT2-liitin (XLR/TRS*-tyyppi, 3-nastainen, naaras, tukee +48 V phantom-jännitteistä virtalähdettä)

    * 3-napainen liitin (kärki: kuuma, rengas: kylmä, holkki: maa)

  22. INPUT1-liitin (XLR/TRS*-tyyppi, 3-nastainen, naaras, tukee +48 V phantom-jännitteistä virtalähdettä)

    * 3-napainen liitin (kärki: kuuma, rengas: kylmä, holkki: maa)

  23. USB C -liittimet

    Liitin, jota käytetään XLR-kahvayksikön laiteohjelmiston päivittämisessä.

    Huomautus

    • Ei tue USB-äänilähtöä. Ei tue USB-virransyöttöä (mukaan lukien USB PD).

  24. INPUT SELECT (CH1/CH2) -kytkin

    Määrittää moniliitäntäkengän tulokanavat (CH1/CH2).

  25. INPUT SELECT (CH3/CH4) -kytkin

    Määrittää moniliitäntäkengän tulokanavat (CH3/CH4).
