Blokdiagrammer

Blokdiagrammerne har at gøre med lyd og menuen [Audio].

[Audio Input] (CH1 og CH2)

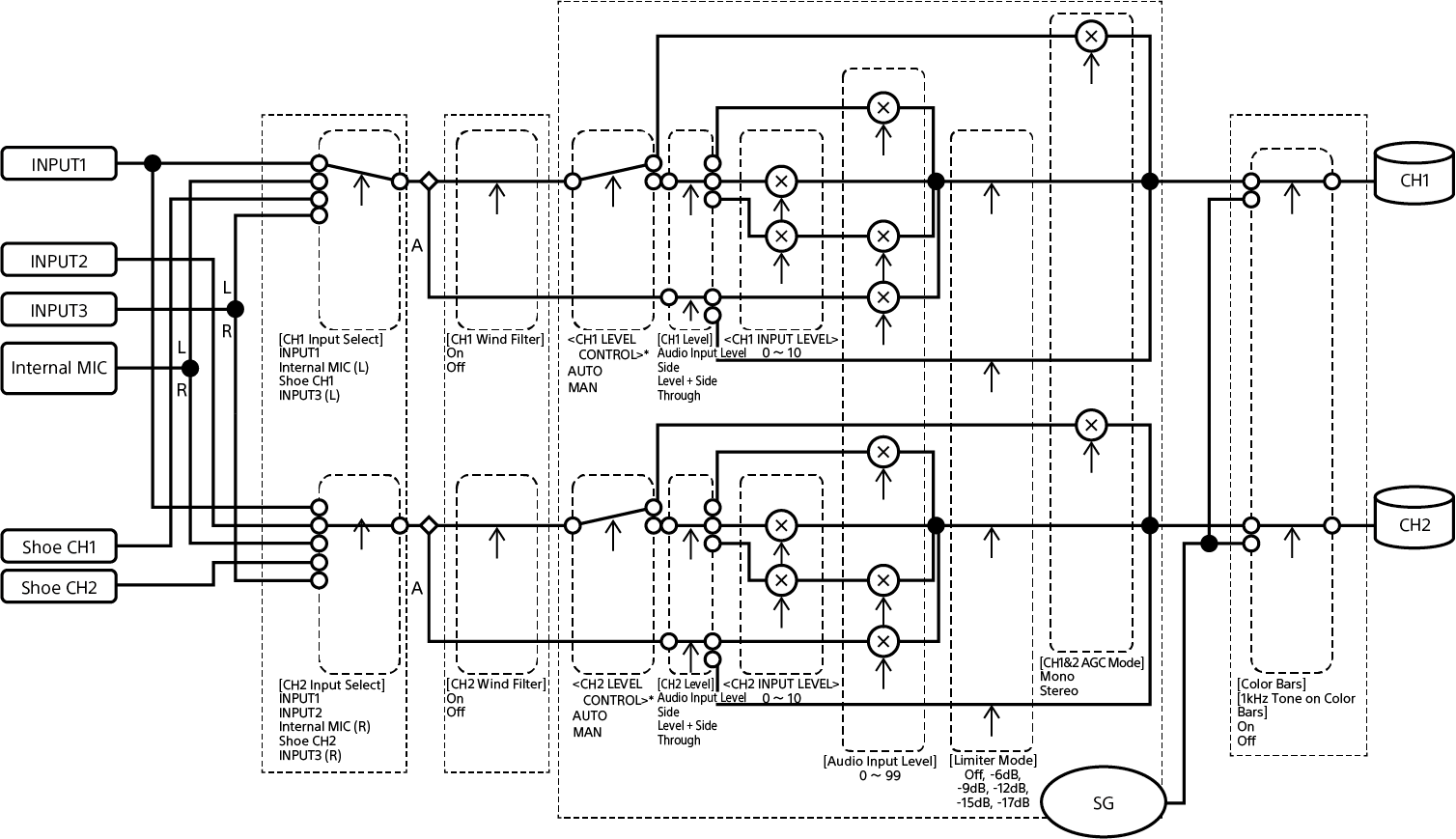

Blokdiagram over CH1/CH2 for lydinput

A: Med XLR-adapter

* Indstilles ved [Audio Input] – [CH1 Level Control] til [CH4 Level Control] på statusskærmen [Audio] for lydinput fra en XLR-adapter.

[Audio Input] (CH3 og CH4)

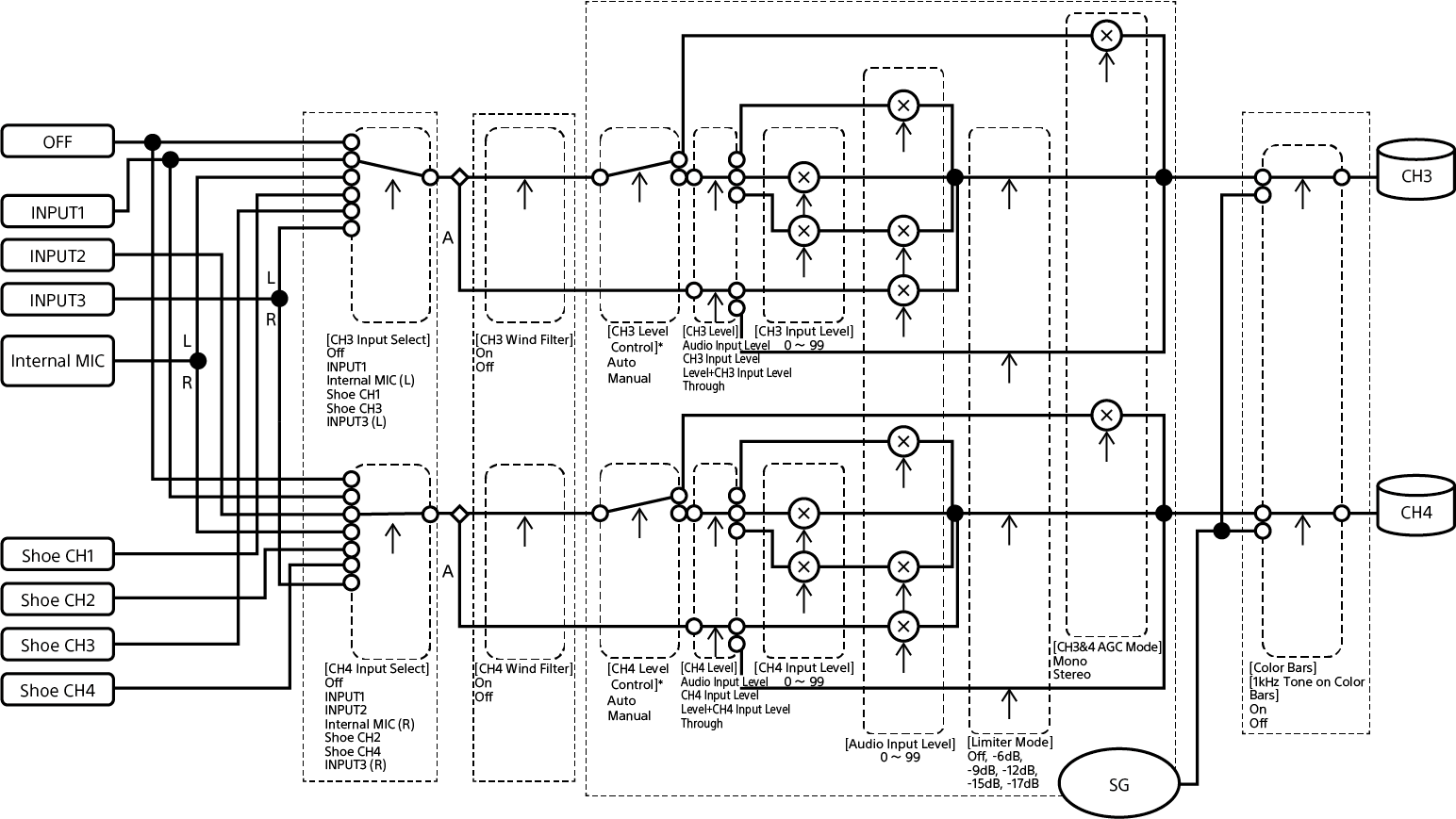

Blokdiagram over CH3/CH4 for lydinput

A: Med XLR-adapter

* Indstilles ved [Audio Input] – [CH1 Level Control] til [CH4 Level Control] på statusskærmen [Audio] for lydinput fra en XLR-adapter.
