Регулировки рабочего отрезка

Эта функция автоматически регулирует рабочий отрезок (flange back, FB) — расстояние от опорной поверхности объектива до фокальной плоскости устройства формирования изображения.

Эта регулировка необходима в случае неправильной фокусировки в широкоугольном положении и положении телефото оптического масштабирования. В правильно отрегулированном состоянии настроенный фокус сохраняется при изменении положения масштабирования.

Подготовка к регулировке

Прежде чем приступать к регулировке, необходимо сделать следующее.

  1. Со специального URL-адреса загрузите таблицу регулировки рабочего отрезка и распечатайте ее на бумаге формата А3.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Поставьте камеру на горизонтальную поверхность.

    Если установлены конверсионный объектив или другие устройства, снимите их.

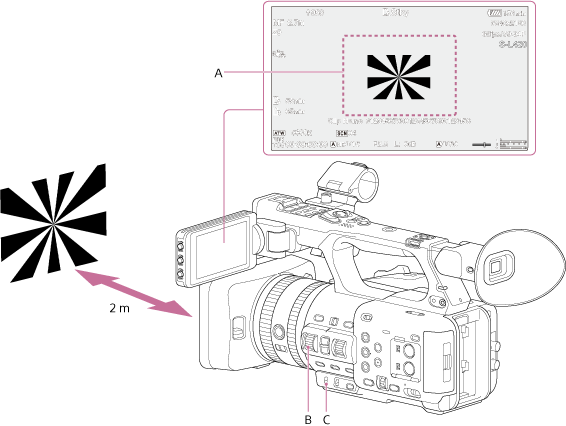

  3. Разместите таблицу регулировки рабочего отрезка (рекомендуется на листе формата A3) на расстоянии приблизительно 2 м, установите масштабирование в положение телефото и снимайте таблицу так, чтобы центр таблицы регулировки рабочего отрезка отображался в центре экрана.

    Убедитесь, что при установке масштабирования в широкоугольное положение около центра экрана (в области, обозначенной пунктирной линией на рисунке ниже) не отображаются предметы, которые находятся на другом расстоянии, чем таблица.

    A: В области, обозначенной пунктирной линией, отображается только регулировочная таблица.

  4. Установите масштабирование в широкоугольное положение и выполните следующие настройки.

    Настройки переключателей
    B: Диск IRIS: F2.8 (открыта)
    C: Переключатель ISO/GAIN: 0 дБ

    Настройки в полном меню
    [Project] – [Rec Format] – [Frequency]: 59.94 или 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  5. Используя освещение и фильтры ND, отрегулируйте яркость так, чтобы изображение было приемлемо ярким по всему диапазону масштабирования.



Выполнение автоматической регулировки

  1. Выберите [Technical] – [Lens] – [Auto FB Adjust] – [Execute] в полном меню.
  2. На экране подтверждения просмотрите описание и выберите [Execute].



Отмена автоматической регулировки рабочего отрезка

Выберите кнопку [Cancel], отображаемую во время процесса регулировки.



Сброс значений регулировки до заводских значений по умолчанию

  1. Выберите [Technical] – [Lens] – [Auto FB Adjust] – [Reset] в полном меню.
  2. На экране подтверждения просмотрите описание и выберите [Execute].

Примечание

  • Во время процесса регулировки не прикасайтесь к камере.
  • Если не удается выполнить регулировку, отображается сообщение. Если не удается выполнить регулировку, проверьте следующее.
    • Приемлема ли яркость изображения таблицы регулировки рабочего отрезка?
      Если яркость неприемлема, отображается сообщение и регулировка прерывается.
    • Не слишком ли близко или не слишком ли далеко находится таблица регулировки рабочего отрезка?
    • Правильно ли была выполнена процедура “Подготовка к регулировке”?
    • Не отображаются ли на экране камеры какие-то очень яркие предметы, например, светильники?
