Задняя сторона/блок разъемов/гнезда карт памяти

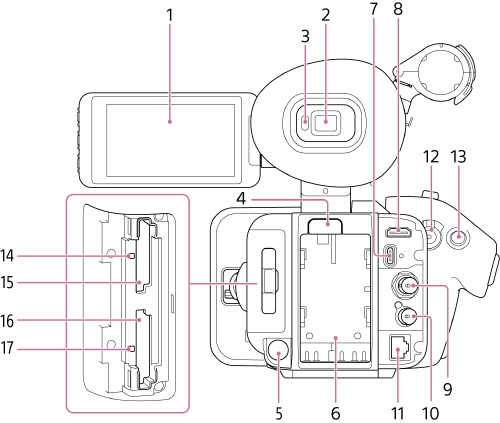

Рисунок задней стороны, блока разъемов и гнезд для карт памяти камеры

  1. ЖК-монитор/сенсорная панель
  2. Видоискатель

  3. Датчик глаза

    Обнаруживает, находится ли глаз рядом с видоискателем и контролирует отображение экранов на ЖК-мониторе/видоискателе.

  4. Кнопка BATT RELEASE (извлечение аккумулятора)

    Нажмите эту кнопку, чтобы извлечь аккумулятор.

  5. Разъем DC IN (вход питания постоянного тока)

    Стандартный разъем постоянного тока.

  6. Отсек аккумулятора

  7. Разъем USB-C®

    Разъем кабеля USB Type-C. Резьбовое отверстие справа от разъема USB-C предназначено для винтового крепления кабеля Type-C.

  8. Выходной разъем HDMI

    Служит для вывода сигнала HDMI.

  9. Разъем SDI OUT (тип BNC)

    Служит для вывода сигнала SDI. Имеется только на PXW-Z200.

  10. Разъем TC IN/OUT (тип BNC)

    Разъем ввода/вывода временного кода. Имеется только на PXW-Z200.

    Используется для следующих целей, в зависимости от положения переключателя TC IN/OUT.

    IN: ввод опорного сигнала временного кода при синхронизации временного кода данного устройства с внешним устройством.

    OUT: вывод сигнала временного кода из данного устройства при синхронизации временного кода внешнего устройства с временным кодом данного устройства.

    Примечание

    • Подключайте к разъему TC IN/OUT устройство, соответствующее цифровому стандарту SMPTE. Подключение несоответствующего устройства (например, устройства, которое подает напряжение вне диапазона от 0,5 В до 4,5 В) может привести к повреждению данного устройства.

  11. Разъем локальной сети

    Разъем проводной локальной сети.

  12. Кнопка START/STOP (пуск/остановка записи) / переключатель HOLD (ручка)

    Нажмите кнопку START/STOP (пуск/остановка записи), чтобы включить индикатор и начать запись. Нажмите еще раз, чтобы выключить индикатор и остановить запись.

    Когда переключатель HOLD находится в положении HOLD, нажать кнопку START/STOP (пуск/остановка записи) невозможно.

  13. Многофункциональный селектор

    Служит для управления автоматической фокусировкой и использования меню. Позволяет перемещать курсор в 8 направлениях и выбирать значения при нажатии.

  14. Индикатор доступа A
  15. Гнездо карты CFexpress Type A/SD-карты (A)
  16. Гнездо карты CFexpress Type A/SD-карты (B)
  17. Индикатор доступа B
