Дисплей

Во время съемки (записи/ожидания) и воспроизведения данные о состоянии и настройки устройства накладываются на изображение.

Для скрытия/отображения этой информации служит кнопка DISPLAY. Даже если эта информация скрыта, индикация отображается при выполнении операций в прямом меню.

Также можно выбрать отображение или скрытие каждого элемента в отдельности.

Информация, отображаемая на экране во время съемки

Экран съемки

  1. Состояние сети

    Отображение состояния сетевого подключения в виде значка.

  2. Ход выполнения отправки/оставшиеся файлы

  3. Область фокусировки

    Отображает область фокусировки для автоматической фокусировки.

  4. Режим записи гнезда A/B / Состояние работы, отображение интервала интервальной съемки

    Отображение Значение
    Rec Запись
    Stby Ожидание съемки
  5. Глубина резкости

  6. Состояние устройства серии UWP-D

    Отображение в виде значка силы радиочастотного сигнала, когда к разъему MI, настроенному для передачи цифрового звука, подключено устройство серии UWP-D.

  7. Состояние потоковой передачи

    Для потоковой трансляции SRT также отображается скорость передачи данных ARC.

    Отображение Значение
    Состояние потоковой передачи
    Состояние переключения на потоковую передачу
    Состояние отсутствия потоковой передачи из-за ошибки
    USB Состояние отсутствия потоковой передачи через USB
    (мигающее отображение “USB”)
    Состояние потоковой передачи через USB
    (горящее отображение “USB”)
  8. Частота кадров при замедленной и ускоренной съемке
  9. Оставшийся заряд аккумулятора/напряжение DC IN

  10. Режим фокусировки

    Отображение Значение
    Режим [Focus Hold]
    Режим MF
    Режим AF
    Режим автофокуса с отслеживанием в реальном времени
    AF с распознаванием объекта (AF////)
    Значок обнаружения людей
    Значок AF с обнаружением только людей
    Значок сохраненного отслеживаемого лица
    Значок приостановки AF1)

    1)Отображается во время работы автоматической фокусировки, когда автоматическая фокусировка не может продолжаться и временно остановлена. Значок исчезает, когда причина остановки автоматической фокусировки устранена, и затем работа автоматической фокусировки возобновляется.

  11. Положение фокусировки

    Указывает положение фокуса.

  12. Положение масштабирования

    Показывает положение масштабирования в диапазоне от 0 (широкий угол) до 99 (телефото).

    Индикация может быть изменена на индикатор в виде шкалы.

    При включении режима Clear Image Zoom на экран добавляются следующие элементы.

    Отображение Значение
    Режим Clear Image Zoom включен
    Значение увеличения При использовании режима Clear Image Zoom
  13. Цифровой экстендер

    Показывает коэффициент масштабирования функции цифрового экстендера.
    Отображается, когда с помощью программируемой кнопки, которой назначена функция [Digital Extender], включен цифровой экстендер.
    Его использование возможно только когда разрешение записи — FHD, поддерживается увеличение до 1,5× в центре экрана. При использовании оптического масштабирования вместе с функцией Clear Image Zoom поддерживается масштабирование до 60×.

  14. Режим стабилизации изображения

  15. Состояние [Rec Control] выхода SDI/выхода HDMI

    Отображение состояния вывода выходного сигнала SDI/HDMI.

  16. Оставшаяся емкость карты памяти

    Отображение Значение
    Монтирование/состояние монтирования ([Media(A)])
    Монтирование/состояние монтирования ([Media(B)])
    Монтирование/состояние монтирования ([Media(B)])1)

    (мигает)    		 Состояние монтирования (запись невозможна) ([Media(B)])1) 2)

    1)Запись только клипов прокси

    2)При начале записи или во время записи произошла ошибка или появилось предупреждение о недостаточной свободной емкости.

    Если карта памяти защищена от записи, отображается значок  (Защищено).

  17. Режим баланса белого

    Отображение Значение
    Режим Auto
    [Hold] Режим Auto приостановлен
    W:P Режим предустановки
    W:A Режим из ячейки памяти A
    W:B Режим из ячейки памяти B

  18. Синхронизация с внешним временным кодом/Данные времени

    Отображается значение “EXT-LK”, когда установлена привязка к временному коду внешнего устройства.

  19. Фильтр нейтральной плотности

    Отображение Значение
    Режим Auto
  20. Файл эпизода

  21. Диафрагма

    Отображение положения диафрагмы (F-числа).

  22. Состояние [NIGHTSHOT]/Предупреждение об уровне видео

  23. Усиления

    В режиме съемки [Custom] отображается значение усиления или значение ISO. В режиме съемки с логарифмической кривой отображается значение ISO.

    Отображение Значение
    Режим Auto
    H Режим предустановки H
    M Режим предустановки M
    L Режим предустановки L
    Режим временной регулировки

  24. Название клипа

    Отображается название текущего записываемого клипа или следующего записываемого клипа.

  25. Затвор
  26. Режим AE/уровень AE

  27. Индикатор уровня

    Отображается горизонтальный уровень с шагом ±1° вплоть до ±15°.

  28. Измеритель уровня аудио

    Отображение уровня звука каналов с CH1 по CH4.

  29. Монитор видеосигнала

    Отображает форму сигнала, вектороскоп и гистограмму.

    Оранжевая линия указывает заданное значение уровня зебры.

    В режиме съемки с логарифмической кривой над изображением выводится состояние применения таблицы соответствия LUT целевого монитора. Если выбрано значение [LUT Off], отображается настройка цветовой гаммы. Если выбрано значение [LUT On], отображается “Look” независимо от типа примененной таблицы LUT.

    Индикатор скорости сети

    Отображает текущую скорость передачи данных для каждого сетевого пути. Не отображается при отображении видеосигнала.

  30. Помощь в отображении гаммы/Базовый вид

    В режиме съемки [Custom] отображается состояние функции помощи в отображении гаммы. Функцию помощи в отображении гаммы можно быстро включить/отключить с помощью программируемой кнопки, которой назначена функция [Gamma Display Assist].

    В режиме съемки с логарифмической кривой отображается настройка базового вида.

  31. Индикатор записи видео

    Отображает видеосигнал, который записывается на карты памяти. В режиме съемки [Custom] отображается настройка базового вида.

    В режиме съемки с логарифмической кривой отображается настройка цветовой гаммы.

  32. Состояние прокси

    Отображение Значение
    Запись прокси включена
    Запись прокси

    (мигает)    		 Запись прокси не готова
    Запись прокси с разбивкой включена
    Запись прокси с разбивкой

    (мигает)    		 Запись прокси с разбивкой не готова

  33. Индикатор формата записи (кодека)

    Отображает имя формата, в котором выполняется запись на карты памяти.

  34. Индикатор формата записи (частоты кадров и метода развертки)

  35. Индикатор формата записи (размера изображения)

    Отображает размер изображения, которое записывается на карты памяти.

  36. Кнопка остановки автофокусировки с отслеживанием в реальном времени

Информация, отображаемая на экране во время воспроизведения

Следующая информация отображается поверх воспроизводимого изображения.

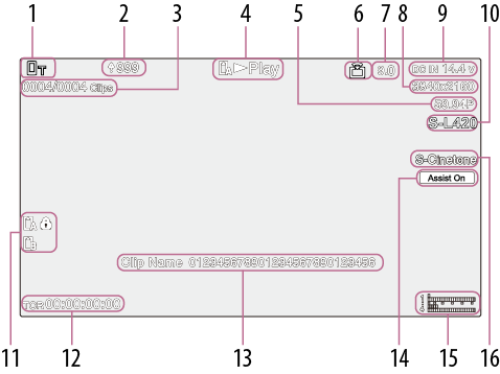

Экран воспроизведения

  1. Состояние сети
  2. Ход выполнения отправки/оставшиеся файлы
  3. Номер клипа/общее количество клипов
  4. Состояние воспроизведения
  5. Формат воспроизведения (частота кадров и метод развертки)
  6. Состояние потоковой передачи

  7. Скорость потока данных

    Когда для параметра [ARC] задано значение [On], отображается скорость передачи данных для потоковой передачи SRT. Индикация мигает, если скорость потока данных опускается ниже значения, заданного функцией ARC.

  8. Формат воспроизведения (размер изображения)
  9. Оставшийся заряд аккумулятора/напряжение DC IN
  10. Формат воспроизведения (кодек)

  11. Карта памяти

    Если карта памяти защищена от записи, отображается значок  (Защищено).

  12. Данные времени
  13. Название клипа

  14. Помощь в отображении гаммы

    В режиме съемки [Custom] отображается состояние функции помощи в отображении гаммы.

    В режиме съемки с логарифмической кривой отображается примененная таблица соответствия LUT монитора.

  15. Измеритель уровня аудио

    Отображение уровня звука при воспроизведении.

  16. Гамма записи воспроизводимого клипа

    Отображается гамма записи, если воспроизводимый клип был записан в режиме [HLG] или [S-Log3].

Значки

Значки сетевого подключения

Если мигает значок, нажмите кнопку NETWORK, чтобы проверить состояние на экране состояния [Network].

Подробнее см. в разделах “Подключение к “Monitor & Control””, “Подключение к Интернету по беспроводной ЛВС”, “Подключение к Интернету с помощью тетеринга USB” и “Подключение к Интернету по проводной ЛВС”.

Режим сети Состояние подключения Значок
Режим точки доступа Работа в качестве точки доступа
Ошибка работы точки доступа (значок мигает)
Режим станции Подключен Wi-Fi
Сила сигнала Wi-Fi (4 уровня)
Wi-Fi отключен (в том числе во время установления соединения) (значок мигает)
Ошибка подключения Wi-Fi (значок мигает)
Проводная ЛВС Проводная ЛВС подключена
Проводная ЛВС отключена (значок мигает)
Ошибка проводной ЛВС (значок мигает)
Кабель USB Кабель USB подключен
Кабель USB отключен (значок мигает)
Ошибка кабеля USB (значок мигает)
Bluetooth Функция Bluetooth включена

Значки устройства серии UWP-D

Состояние передатчика Состояние приема Значок
Питание выключено Нет приема
Нормальное состояние передачи Выполняется прием
(Индикатор силы сигнала с 4 уровнями)
Состояние отключения звука Прием (звук отключен)
Состояние предупреждения о заряде аккумулятора Выполняется прием
(Значок мигает)
Отключение звука и состояние предупреждения о заряде аккумулятора Выполняется прием
(Значок мигает)
