Nastavenie ohniskovej vzdialenosti príruby

Táto funkcia automaticky nastaví ohniskovú vzdialenosť príruby (flange back (FB)) od povrchu upevnenia objektívu a roviny zobrazovacieho zariadenia.

Toto nastavenie bude potrebné, ak zaostrenie nie je správne na širokouhlom a teleobjektívnom konci optickej transfokácie. Pri správnom nastavení sa zaostrenie zachová, ak po nastavení zaostrenia zmeníte polohu transfokácie.

Prípravy na úpravu

Pred nastavením sa uistite, že ste vykonali nasledujúce kroky.

  1. Stiahnite si tabuľku nastavenia ohniskovej vzdialenosti príruby z osobitnej adresy URL a vytlačte ju na papier formátu A3.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Umiestnite kameru na vodorovný povrch.

    Odstráňte všetky konverzné šošovky alebo iné zariadenia, ak sú pripojené.

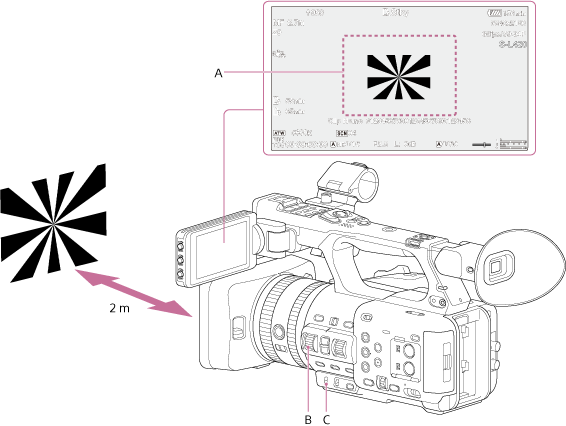

  3. Umiestnite tabuľku nastavenia ohniskovej vzdialenosti príruby (odporúča sa papier formátu A3) do vzdialenosti približne 2 m, posuňte transfokáciu na koniec teleobjektívu a snímajte tabuľku tak, aby bol stred tabuľky nastavenia ohniskovej vzdialenosti príruby v strede obrazovky.

    Uistite sa, že sa v blízkosti stredu obrazovky (v oblasti s prerušovanou čiarou na obrázku nižšie) nezobrazí žiadny iný objekt v inej vzdialenosti ako graf, keď je transfokácia nastavená na širokouhlý koniec.

    A: Bodkovaná oblasť zobrazuje iba vyhradený graf.

  4. Nastavte transfokáciu na širokouhlý koniec a nakonfigurujte nasledujúce nastavenia.

    Nastavenia prepínača
    B: Koliesko IRIS: F2.8 (otvorené)
    C: Prepínač ISO/GAIN: 0 dB

    Úplné nastavenia ponuky
    [Project] – [Rec Format] – [Frequency]: 59.94 alebo 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  5. Nastavte jas pomocou osvetlenia a ND filtrov tak, aby mal obraz primeraný jas v celom rozsahu priblíženia.



Spustenie automatického nastavenia

  1. V úplnej ponuke vyberte položku [Technical] – [Lens] – [Auto FB Adjust] – [Execute].
  2. Zaškrtnite popis a na potvrdzovacej obrazovke vyberte [Execute].



Zrušenie automatického nastavenia ohniskovej vzdialenosti príruby

Vyberte [Cancel] zobrazenú počas procesu nastavovania.



Obnovenie predvolených hodnôt nastavenia do stavu z výroby

  1. V úplnej ponuke vyberte položku [Technical] – [Lens] – [Auto FB Adjust] – [Reset].
  2. Zaškrtnite popis a na potvrdzovacej obrazovke vyberte [Execute].

Poznámka

  • Počas nastavovania sa kamery nedotýkajte.
  • Ak sa nastavenie nepodarí, zobrazí sa správa. Ak sa nastavenie nepodarí, skontrolujte nasledovné.
    • Je jas tabuľky nastavenia ohniskovej vzdialenosti príruby primeraný?
      Ak jas nie je vhodný, zobrazí sa správa a nastavenie sa preruší.
    • Je tabuľka nastavenia ohniskovej vzdialenosti príruby príliš blízko alebo príliš ďaleko?
    • Bol postup „ Prípravy na úpravu“ vykonaný správne?
    • Zobrazujú sa na obrazovke kamery objekty s vysokým jasom, napríklad svetlá?
