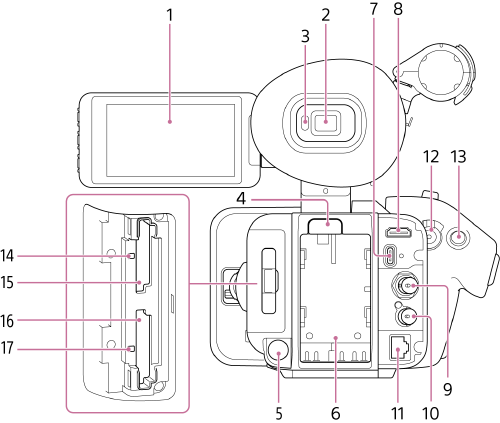

Zadná strana/Blok konektorov/Zásuvky na karty
- LCD monitor/dotykový panel
- Hľadáčik
-
Očný senzor
Zisťuje, či sú vaše oči blízko hľadáčika alebo nie, a ovláda zobrazenie na LCD monitore/hľadáčiku.
-
Tlačidlo BATT RELEASE (uvoľnenie batérie)
Stlačením tlačidla vyberte batériu.
-
Konektor DC IN (vstup jednosmerného prúdu)
Štandardný jednosmerný konektor.
- Priehradka na batérie
-
Konektor USB-C®
Konektor kábla USB typu C. Otvor na skrutku na pravej strane konektora USB-C je určený pre kábel typu C so skrutkovacím zámkom.
-
HDMI výstupný konektor
Výstup signálu HDMI.
-
SDI OUT konektor (typ BNC)
Výstup signálu SDI. K dispozícii len pre model PXW-Z200.
-
Konektor TC IN/OUT (typ BNC)
Vstupný/výstupný konektor časového kódu. K dispozícii len pre model PXW-Z200.
Používa sa pre nasledujúce aplikácie v závislosti od nastavenia prepínača TC IN/OUT.
IN: Vstupný signál referenčného časového kódu pri uzamknutí časového kódu jednotky s externým zariadením.
OUT: Výstupný signál časového kódu z jednotky pri uzamknutí časového kódu externého zariadenia na časový kód jednotky.
Poznámka
- Ku konektoru TC IN/OUT pripojte zariadenie, ktoré spĺňa digitálny štandard SMPTE. Pripojenie nekompatibilného zariadenia (napríklad zariadenia, ktoré používa napätie mimo rozsahu 0,5 V až 4,5 V) môže spôsobiť poškodenie jednotky.
-
LAN konektor
Káblový konektor LAN.
-
Tlačidlo START/STOP nahrávania / prepínač HOLD (bočná rukoväť)
Nahrávanie spustíte stlačením tlačidla START/STOP, čím sa rozsvieti kontrolka. Opätovným stlačením a po zhasnutí kontrolky zastavíte nahrávanie.
Keď je prepínač HOLD v polohe HOLD, nie je možné stlačiť tlačidlo START/STOP nahrávania.
-
Multifunkčný volič
Používa sa na prevádzku automatického zaostrovania a obsluhu ponuky. Posúva kurzor v 8 smeroch a po stlačení vyberá hodnoty.
- Kontrolka prístupu A
- Zásuvka na kartu CFexpress Type A/SD (A)
- Zásuvka na kartu CFexpress Type A/SD (B)
- Kontrolka prístupu B
