LCDモニターの角度と位置を調節する

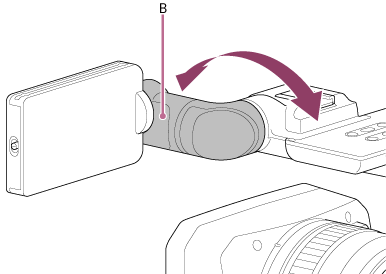

LCDモニターの位置を調節する
LCDモニターアーム（B）を前後左右に回して、見やすい位置に調節します。
LCDモニターを見やすい角度と位置に調節することができます。
LCDモニターの角度を調節する
LCDモニター（A）を上下方向に回して、見やすい角度に調節します。
画面表示を反転させる
L/R / ROTATEスイッチ（C）で、撮影画面を左右反転させたり、上下左右反転させたりすることができます。
LCDモニターをレンズ側に180°回転させて操作するときに使います。
| L/R / ROTATEスイッチ | 説明 |
|---|---|
| OFF | 撮影画面は反転しません。 |
| L/R | 撮影画面は左右に反転します。 |
| ROTATE | 撮影画面は上下左右に反転します。 |
LCDモニターの配置例
角度と位置を調節し、画面の反転状態を設定することで、LCDモニターを下図のように配置することができます。
| LCDモニターの向き | 説明 |
|---|---|
|

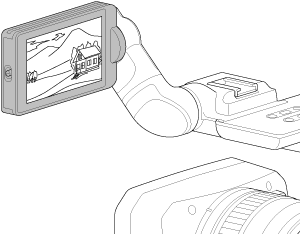

LCDモニターがレンズと反対方向を向いた状態（スイッチ：OFF） |
通常の撮影に適した表示です。 |
|

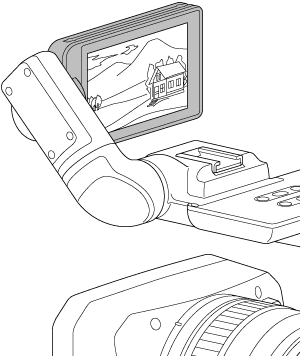

LCDモニターをカメラの中央に配置し、レンズと反対方向を向いた状態（スイッチ：ROTATE）
|
|
|

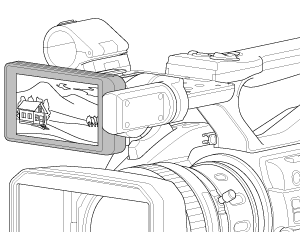

LCDモニターをカメラの中央に配置し、レンズ方向を向いた状態（スイッチ：L/R） |
自分撮りに適した表示です。撮影映像は左右反転表示になりますが、再生映像は左右反転されずに表示します。 |
