الاتصال بالوحدة باستخدام وحدة التحكم عن بُعد (خيار) عبر RS-422
يصف هذا الموضوع كيفية توصيل وحدة تحكم عن بُعد بالوحدة باستخدام الموصل RS-422. اتصال RS-422 يدعم التوصيلات لما يصل إلى 1.2 كم (كحد أقصى).
يمكنك أيضًا توصيل ما يصل إلى سبع كاميرات باستخدام اتصال السلسلة التعاقبية باستخدام موصل VISCA OUT.
لتهيئة الإعدادات الأولية للوحدة، يجب توصيل جهاز كمبيوتر شخصي أو جهاز لوحي بموصل LAN.
ملاحظة
- قم بتأدية هذا الإجراء قبل توصيل مصدر التزويد بالطاقة بالوحدة.
-
عيّن مفتاح SETUP 4 على وضع ON على مجموعة طرف التوصيل الخاصة بالوحدة.
يتم تمكين اتصال VISCA.
-
عيّن معدل الباود باستخدام مفتاح SETUP 5 على مجموعة طرف التوصيل للوحدة إلى نفس معدل الباود كوحدة التحكم عن بعد.
إعداد المفتاح 5 معدل الباود ON 38400 bps OFF 9600 bps -
قم بتوصيل موصل VISCA IN للوحدة بموصل VISCA لوحدة التحكم عن بعد باستخدام كبل الشبكة المتوفر تجاريًا.

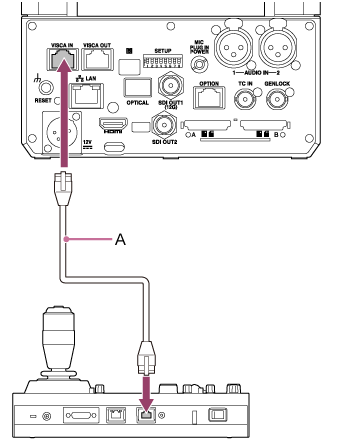

فيما يلي عرض لمثال توصيل RM-IP500.
A: كبل شبكة متوفر تجاريًا
ملاحظة
- استخدم كبلاً مباشرًا لكبل الشبكة.
- للتوصيل بجهاز VISCA بخلاف RM-IP500 الذي له سلك موصل فريد، قم بإنشاء كابل توصيل عن طريق الرجوع إلى مخطط المسامير المبين أدناه.
مخطط سنون VISCA RS-422 (اليسار: VISCA IN، اليمين: VISCA OUT)
IN OUT رقم المسمار الوظيفة رقم المسمار الوظيفة 1 TX− 1 RX− 2 TX+ 2 RX+ 3 RX− 3 TX− 4 GND 4 GND 5 GND 5 GND 6 RX+ 6 TX+ 7 N.C. 7 N.C. 8 N.C. 8 N.C. راجع ما يلي عند توصيل كاميرات متعددة في سلسلة تعاقبية.

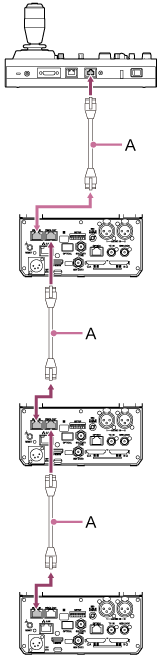

A: كبل شبكة متوفر تجاريًا
-
شغل الوحدة.
