التثبيت في السقف
يصف هذا الموضوع كيفية تثبيت الوحدة على السقف باستخدام ذراع التثبيت بالسقف المتوفر.
- لتثبيت الوحدة بالسقف، اسأل مقاولًا محترفًا.
- عند التثبيت بالسقف، تأكد من أن سطح التثبيت ومواد التثبيت (باستثناء الملحقات) يمكن أن تدعم 200 كجم أو أكثر، وقم بتثبيت الوحدة كما هو موضح في دليل المساعدة هذا. إذا لم يكن التثبيت قويًا بدرجة كافية، فقد تسقط الوحدة وتتسبب في إصابة خطيرة.
- قم بتركيب الحبل السلكي الواقي من السقوط المتوفر بالوحدة لمنع الوحدة من السقوط.
- عندما يتم تثبيت الوحدة بالسقف، تحقق من عدم تفكك التثبيت مرة في السنة. قم بتقصير الفاصل الزمني للفحص وفقًا لشروط الاستخدام.
ملاحظة التثبيت
- لمنع تعطل الوحدة، لا تمسك رأس الكاميرا أثناء العمل.
-
تحقق من ملحقات التثبيت بالسقف ومساحة التثبيت.
قبل البدء، تحقق من توافر الأجزاء التالية لديك.
- ذراع التثبيت بالسقف (A) (1)
- ذراع التثبيت بالسقف (B) (1)
- حبل سلكي واقٍ من السقوط (1)
- براغي +PSW M3×8 (6)
- براغي +PSW M4×8 من الإستانلس ستيل للحبل السلكي الواقي من السقوط (1)
ملاحظة
- تم تصميم الحبل السلكي الواقي من السقوط لدعم الوحدة عند التعليق. لا تطبق أي حمولة عليه بخلاف حمولة الوحدة.
مساحة التثبيت

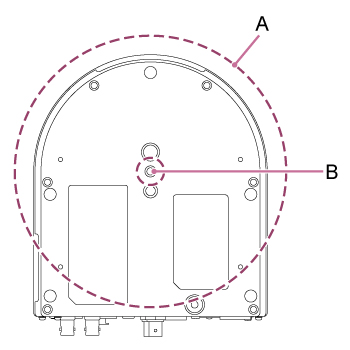

راجع الرسم التالي عند تحديد مكان التثبيت واتجاهه، مع مراعاة المساحة المطلوبة لقلب العدسة والأسلاك الموجودة في الجزء الخلفي من الوحدة.
A: نطاق حركة رأس الكاميرا (ø199 مم)
B: فتحة تغذية الحبل السلكي للتثبيت (ø20 مم)
ملاحظة
- قم بالتثبيت بسقف (مثل الخرسانة) بقوة كافية.
- عند تثبيت الوحدة بسقف بقوة غير كافية، قم بتوفير التعزيز الكافي.
- قم بتثبيتها في مكان ثابت غير معرض للاهتزاز. قد تتسبب المواقع المعرضة للاهتزاز في حدوث اهتزاز في الصورة.
- إذا كان يلزمك تثبيت الوحدة بسطح مائل، فاحتفظ بها في نطاق ±15 درجة من المستوى الأفقي واتخذ التدابير اللازمة لمنع الوحدة من السقوط.
-

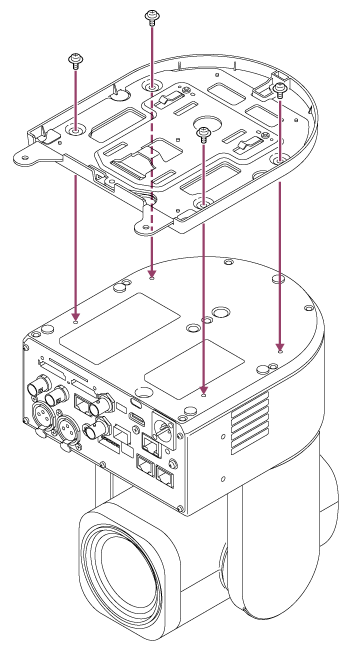

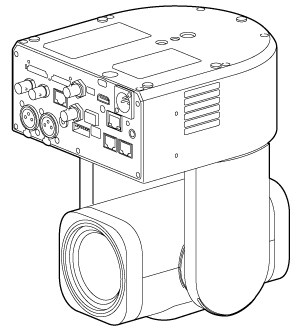

قم بتركيب ذراع التثبيت بالسقف (A) بالجزء السفلي من الوحدة باستخدام البراغي الأربعة المرفقة (8×M3).
استخدم البراغي المرفقة. قد يؤدي استخدام براغٍ أخرى غير البراغي المرفقة إلى تلف الجزء الداخلي للوحدة.
-
قم بتركيب ذراع التثبيت بالسقف (B) باستخدام لوحة التثبيت (اختياري).
ملاحظة

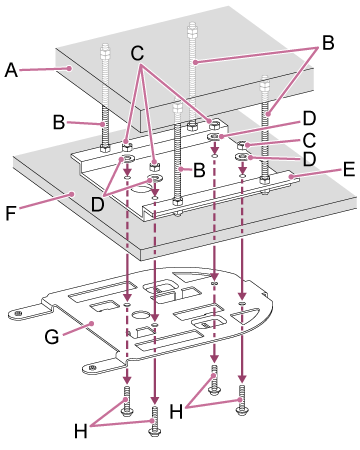

- إذا لم تكن متأكدًا من متانة المواد المصنوع منها السقف، قم بتثبيت الوحدة بين سقف خرسانة ولوحة التثبيت بالسقف باستخدام لوحة التثبيت المدعمة بمسامير تثبيت.
A: سقف خرسانة
B: مسامير تثبيت (4، غير متوفرة)
C: صواميل (4، غير متوفرة)
D: وردات (4، غير متوفرة)
E: لوحة تثبيت (غير متوفرة)
F: لوحة التثبيت بالسقف
G: ذراع التثبيت بالسقف (B)
H: براغي التثبيت (4، غير متوفرة)

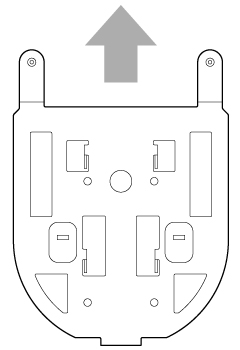

قم بتركيب ذراع التثبيت، وفقًا لاتجاه ذراع التثبيت بالسقف (B).
لاحظ أنه عند التثبيت بالسقف، تكون مقدمة الكاميرا على الجانب الآخر من ذراع التثبيت بالسقف مقارنةً بالتثبيت العمودي العادي. يشير اتجاه السهم في الشكل إلى الوجهة الأمامية من الكاميرا. اضبط اتجاه الكاميرا بحيث تتجه إلى الأمام.
ملاحظة
- يتحمل المستهلك المسؤولية عن براغي التثبيت ومادة سطح التثبيت.
-

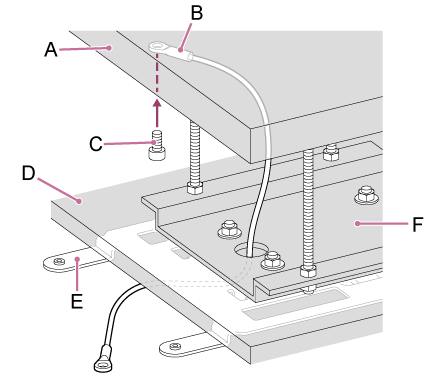

قم بتركيب الحبل السلكي الواقي من السقوط بالسقف.
استخدم برغيًا لغطاء رأس المقبس السداسي M5 (3/16 بوصة) (غير متوفرة) لبرغي التثبيت.
A: سقف خرسانة
B: حبل سلكي (متوفر)
C: غطاء رأس المقبس السداسي M5 (3/16 بوصة) (غير متوفر)
D: لوحة التثبيت بالسقف
E: ذراع التثبيت بالسقف (B)
F: لوحة تثبيت (غير متوفرة)
-

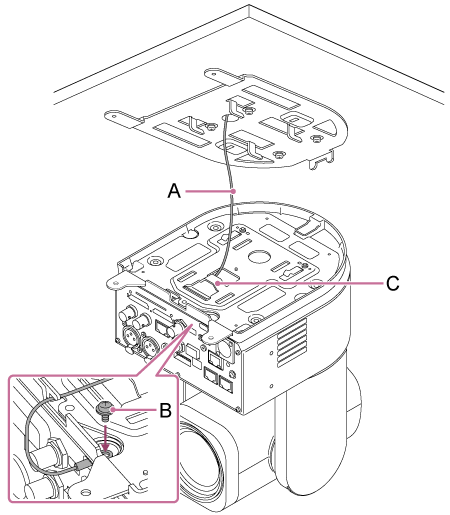

اسحب الحبل السلكي الواقي من السقوط من خلال الفتحة الموجودة في وسط ذراع التثبيت بالسقف (B)، وقم بتركيبه في الوحدة.
قم بتوجيه الحبل السلكي الواقي من السقوط عبر الحلقة المعدنية للحبل السلكي لذراع التثبيت بالسقف (A) وقم بتركيبه بإحكام في الوحدة باستخدام البرغي المرفق (8×M4).
A: حبل سلكي مرفق
B: برغي مرفق (8×M4)
C: حلقة معدنية للحبل السلكي
استخدم البرغي المرفق. قد يؤدي استخدام برغي آخر غير البرغي المرفق إلى تقليص فعالية وظيفة الحبل السلكي.
ملاحظة

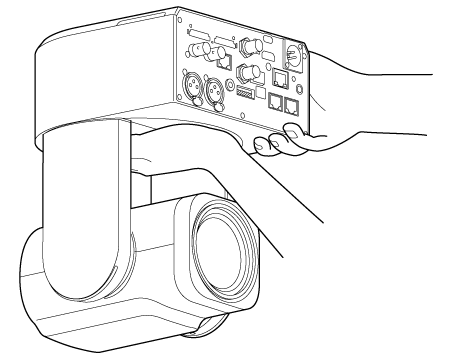

- يوصى بأن يحمل شخص واحد الوحدة كما هو موضح في الرسم التوضيحي التالي بينما يقوم شخص آخر بتثبيت الوحدة.
- لا تمسك رأس الكاميرا أثناء تثبيت الوحدة. فثمة خطر حدوث تلف أو إصابة في حالة سقوط الوحدة أو سقوطها.
- توخّ الحذر عند توصيل الأسلاك بحيث لا تتعرض الموصلات والكبلات الكهربائية إلى قصر دائرة بواسطة الحبل السلكي الواقي من السقوط.
- ينبغي تعليق الوحدة المدمجة وحدها (بكتلة تقديرية تعادل 3.5 كجم كحد أقصى). لمنع سقوط الوحدة، لا تتجاوز الحد الأقصى للكتلة المتوقعة.
- يوصى بأن يحمل شخص واحد الوحدة كما هو موضح في الرسم التوضيحي التالي بينما يقوم شخص آخر بتثبيت الوحدة.
-

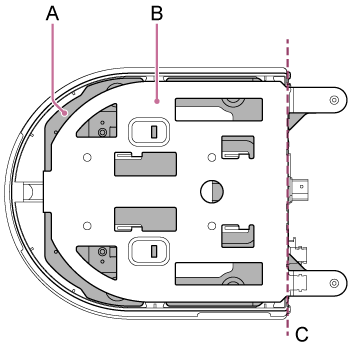

قم بمحاذاة حواف ذراعي التثبيت بالسقف (A) و(B).
A: ذراع التثبيت بالسقف (A) مرتبط بالوحدة
B: ذراع التثبيت بالسقف (B)
C: قم بمحاذاة الحواف
-

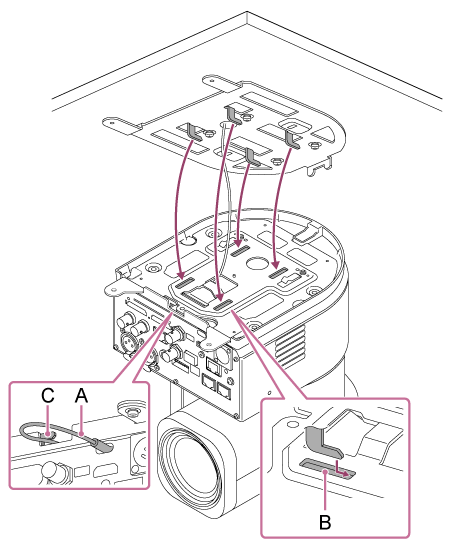

أدخل نتوءات ذراع التثبيت بالسقف (B) في الفتحات (4 أماكن) بذراع التثبيت بالسقف (A).
-

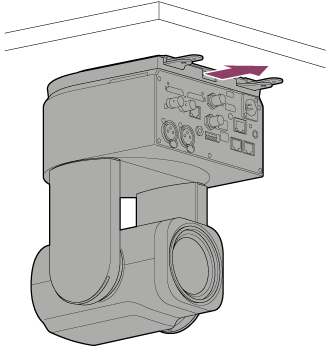

عقّف الحبل السلكي الواقي من السقوط حول نتوء الحبل السلكي لذراع التثبيت بالسقف (A)، وادفع الوحدة بالاتجاه الموضح في الرسم بمسافة 10 مم تقريبًا لتثبيتها في مكانها مؤقتًا.
A: حبل سلكي واقٍ من السقوط
B: فتحات إدخال النتوءات (4 أماكن)
C: نتوء حبل سلكي
-

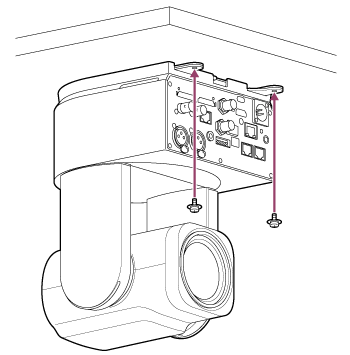

قم بتركيب ذراع التثبيت بالسقف (A) وذراع التثبيت بالسقف (B) باستخدام البراغيين المرفقين (8×M3).
-
تحقق من حالة التثبيت.
على وجه التحديد، تحقق من البنود التالية.
- براغي التثبيت تم تركيبها بشكل صحيح.
- الحبل السلكي الواقي من السقوط تم تركيبه بشكل صحيح وغير ملتوٍ.
- الوحدة مثبتة بشكل مستوٍ (من دون إمالة أو اهتزاز).
ملاحظة
- لتشغيل التدوير/الإمالة بشكل صحيح عند تثبيت الوحدة بالسقف، عيّن [Pan-Tilt] – [Direction] – [Ceiling] على [On] في قائمة الويب.
