استخدام طاقة التيار المستمر

يسرد هذا الموضوع إجراء تزويد الوحدة بالطاقة باستخدام طاقة التيار المستمر.

الوحدة تدعم دخل طاقة التيار المستمر.

يقع نطاق جهد الدخل المدعوم بين 11 فولط و17 فولط. إذا انخفض جهد الدخل، فسيتم عرض إنذار [Voltage Low] أو [Insufficient Voltage].

ملاحظة

  • إذا تم عرض [Insufficient Voltage] فيجب إعادة تشغيل الوحدة لاستعادة التشغيل الطبيعي بالكامل. أعد مصدر تزويد بالطاقة يوفِّر جهدًا وتيارًا مستقرين.
  1. قم بتوصيل كابل طاقة تيار مستمر (يُباع بشكل منفصل) بموصل DC IN على مجموعة طرف التوصيل.

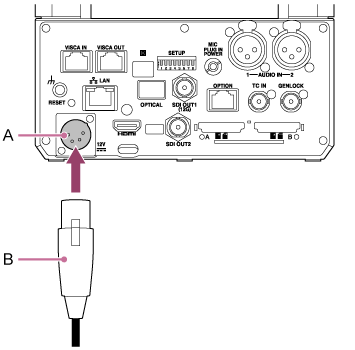

    رسم توضيحي لمثال على التوصيل

    A: موصل DC IN

    B: كابل طاقة تيار مستمر (يُباع منفردًا)

    رسم توضيحي لمخطط السنون

    الرقم إشارة
    1 GND
    2 NC
    3 NC
    4 DC IN (11 فولط إلى 17 فولط)
  2. تأكد من أن مصباح POWER الموجود في مقدمة الوحدة قد تغير من اللون الأخضر الوامض إلى الأخضر الثابت وأن بدء التشغيل قد انتهى.

    عند بدء تشغيل الوحدة بشكل طبيعي وتوصيلها بالشبكة، سيضيئ مصباح NETWORK باللون الأخضر.
