狀態畫面
您可以在狀態畫面上檢查本裝置的設定和狀態。可以變更標示星號 (*) 的項目的設定。
顯示狀態畫面
- 按下 MENU 按鈕。
提示
- 您可以使用完整功能表中的 [Technical] – [Menu Settings] – [Menu Page On/Off] 顯示/隱藏每個狀態畫面。
切換狀態畫面
- 轉動多功能轉盤。
- 向上/向下推動多重選取器。
- 向上/向下滑動狀態畫面。

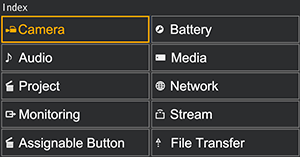

- 向右滑動狀態畫面以顯示 [Index] 畫面並選取您要檢視的頁面。
隱藏狀態畫面
- 按下 MENU 按鈕。
變更設定
顯示狀態畫面時，按下多功能轉盤或多重選取器可以選取頁面中的設定項目。選取頁碼，然後按下以切換頁面。
您也可以使用觸控操作直接選取項目。
注意
- 您可以在完整功能表中將 [Technical] – [Menu Settings] – [User Menu Only] 設定為 [On]，從狀態畫面停用變更。
[Camera] 狀態畫面
顯示各種預設的狀態。
| 顯示項目 | 描述 |
|---|---|
| [White Switch<B>] | 白平衡記憶卡 B 設定 |
| [White Switch<A>] | 白平衡記憶卡 A 設定 |
| [White Switch<P>] | [Preset White] 設定 |
| [ND]<preset>* | ND 濾鏡 [Preset] 設定 |
| [ISO/Gain<L>]* | [ISO/Gain<L>] 設定 |
| [ISO/Gain<M>]* | [ISO/Gain<M>] 設定 |
| [ISO/Gain<H>]* | [ISO/Gain<H>] 設定 |
| [Zebra1]* | Zebra 1 開啟/關閉設定和層級 |
| [Zebra2]* | Zebra 2 開啟/關閉設定和層級 |
| [VF Gamma] / [Gamma] | Gamma 類別和曲線 |
| [Scene File]* | 正在使用的場景檔案及其檔案 ID |
[Audio] 狀態畫面
顯示每個通道的輸入設定、音訊音量表和音量監視器設定。
| 顯示項目 | 描述 | |
|---|---|---|
| [CH1] | [Level] | 自動調整開啟/關閉狀態 音訊音量表 |
| [Source]* | 輸入來源 | |
| [Reference]* | 輸入參考電平 | |
| [Wind Filter]* | 麥克風風聲降噪過濾器設定 | |
| [CH2] | [Level] | 自動調整開啟/關閉狀態 音訊音量表 |
| [Source]* | 輸入來源 | |
| [Reference]* | 輸入參考電平 | |
| [Wind Filter]* | 麥克風風聲降噪過濾器設定 | |
| [CH3] | [Level]* | 自動調整開啟/關閉狀態 音訊音量表 |
| [Source]* | 輸入來源 | |
| [Reference]* | 輸入參考電平 | |
| [Wind Filter]* | 麥克風風聲降噪過濾器設定 | |
| [CH4] | [Level]* | 自動調整開啟/關閉狀態 音訊音量表 |
| [Source]* | 輸入來源 | |
| [Reference]* | 輸入參考電平 | |
| [Wind Filter]* | 麥克風風聲降噪過濾器設定 | |
| [Audio Input Level]* | 音訊輸入音量（主音量）設定 | |
| [HDMI Output CH]* | HDMI 和耳機輸出音訊通道設定 | |
| [Headphone Out]* | 耳機輸出類型設定 | |
| [Monitor CH]* | 監視器通道設定 | |
[Project] 狀態畫面
顯示與拍攝專案有關的基本設定。
| 顯示項目 | 描述 |
|---|---|
| [Frequency/Scan]* | 系統頻率和掃描方式設定 |
| [Codec]* | 錄製的轉碼器設定 |
| [Rec Function]* | 特殊錄製功能開啟/關閉設定和主要設定 |
| [Simul Rec]* | 2 插槽同時錄製功能開啟/關閉狀態和設定 |
| [Title Name]* | 剪輯名稱的標題部份 |
| [Video Format]* | 錄製到記憶卡的圖像尺寸 |
| [Picture Cache Rec]*1) | 圖像快取錄製功能開/關和快取大小設定 |
| [Number] | 剪輯名稱的數字尾碼 |
| [Shooting Mode]* | 拍攝模式設定 |
| [Auto Framing]* | 自動取景功能設定 |
| [Proxy Rec]* | 代理錄製開啟/關閉設定 |
1)僅限 PXW-Z200
[Monitoring] 狀態畫面
顯示 SDI/HDMI 輸出設定。
| 顯示項目 | 描述 | |
|---|---|---|
| [SDI]1) | [Signal]* | 輸出圖像尺寸 |
| [Info. Disp.]* | 畫面顯示輸出開啟/關閉設定 | |
| [Color Gamut]* | 色域設定/監視器 LUT 狀態 | |
| [HDMI] | [Signal]* | 輸出圖像尺寸 |
| [Info. Disp.]* | 畫面顯示輸出開啟/關閉設定 | |
| [Color Gamut]* | 色域設定/監視器 LUT 狀態 | |
| [IP/USB] | [Signal]* | 輸出圖像尺寸/切換到 [Stream] 狀態畫面/[USB Stream] 開啟/關閉設定 |
| [Info. Disp.] | 畫面顯示輸出（[Off]（固定）） | |
| [Color Gamut]* | 色域設定/監視器 LUT 狀態 | |
| [LCD/VF] | [Color Gamut]* | Gamma 顯示輔助設定/色域設定/監視器 LUT 狀態 |
| [Base Look/LUT]* | [Base Look/LUT] 設定 | |
| [Gamma Display Assist]* | [Gamma Display Assist] 開啟/關閉狀態 | |
1)僅限 PXW-Z200
[Assignable Button] 狀態畫面
顯示指派給每個可指派按鈕的功能。
| 顯示項目 | 描述 |
|---|---|
| 1 | 指派給可指派 1 按鈕的功能 |
| 2 | 指派給可指派 2 按鈕的功能 |
| 3 | 指派給可指派 3 按鈕的功能 |
| 4 | 指派給可指派 4 按鈕的功能 |
| 5 | 指派給可指派 5 按鈕的功能 |
| 6 | 指派給可指派 6 按鈕的功能 |
| 7 | 指派給可指派 7 按鈕的功能 |
| 8 | 指派給可指派 8 按鈕的功能 |
| 9 | 指派給可指派 9 按鈕的功能 |
| 10 | 指派給可指派 10 按鈕的功能 |
| 11 | 指派給可指派 11 按鈕的功能 |
| [<PUSH AUTO>] | 指派給 FOCUS PUSH AUTO 按鈕的功能 |
| [Multi Function Dial] | 指派給多功能轉盤的功能 |
| [Lens Ring] | 指派給鏡頭環的功能 |
| [IRIS Dial] | 指派給 IRIS 轉盤的功能 |
[Battery] 狀態畫面
顯示電池和 DC IN 來源的資訊。
| 顯示項目 | 描述 |
|---|---|
| [Detected Battery] | 電池類型 |
| [Remaining] | 剩餘電量 (%) |
| [Charge Count] | 充電次數 |
| [Capacity] | 剩餘電量 (Ah) |
| [Voltage] | 電池電壓 (V) |
| [Manufacture Date] | 電池製造日期 |
| [Video Light Remaining] | 視訊燈電池的剩餘電量 |
| [Power Source] | 電源供應 |
| [Supplied Voltage] | 供應的電源電壓 |
[Media] 狀態畫面
顯示記憶卡的剩餘容量和剩餘錄製時間。
| 顯示項目 | 描述 |
|---|---|
| 記憶卡 A 資訊 | 記憶卡插入插槽 A 時，顯示圖示。 |
| 記憶卡 A 剩餘容量計 | 對於插入插槽 A 中的記憶卡，將以長條圖的百分比來顯示記憶卡的剩餘容量。 |
| 記憶卡 A 剩餘時間 | 對於插入插槽 A 中的記憶卡，將以分鐘數顯示目前錄製條件下記憶卡的剩餘錄製時間估計值。 |
| 記憶卡 A 初始化按鈕 | 按下可顯示初始化記憶卡 A 的功能表。 |
| 記憶卡 B 資訊 | 記憶卡插入插槽 B 時，將顯示圖示。 |
| 記憶卡 B 剩餘容量計 | 對於插入插槽 B 中的記憶卡，將以長條圖的百分比來顯示記憶卡的剩餘容量。 |
| 記憶卡 B 剩餘時間 | 對於插入插槽 B 中的記憶卡，將以分鐘數顯示目前錄製條件下記憶卡的剩餘錄製時間估計值。 |
| 記憶卡 B 初始化按鈕 | 按下可顯示初始化記憶卡 B 的功能表。 |
[Network] 狀態畫面
顯示網路連接狀態。
| 顯示項目 | 描述 |
|---|---|
| [Wireless LAN]* | 無線區域網路設定和連接狀態 |
| [Wired LAN]* | 有線區域網路設定和連接狀態 |
| [USB] / [USB Stream] / [USB Tethering]* | USB 功能設定和連接狀態 |
| [Bluetooth] | 藍牙設定和連接狀態 |
| [Show Authentication] | 按下可顯示用於連接到本裝置的使用者名稱和密碼 |
提示
- 如果 [Status] 欄閃爍，點選閃爍的項目可能會顯示操作提示。如需詳細資訊，請參閱“連接“Monitor & Control””、“透過無線區域網路連接到網際網路”、“透過 USB 網際網路共用連接到網際網路”和“透過有線區域網路連接到網際網路”。
[Stream] 狀態畫面
顯示串流狀態。
| 顯示項目 | 描述 |
|---|---|
| [RTMP/RTMPS Status]* / [SRT-Caller Status]* | 串流功能開啟/關閉設定。 設定為 [On] 時，也會顯示串流功能狀態。 |
| [ARC] | [SRT-Caller 1] 至 [SRT-Caller 3] 自動速率控制功能開啟/關閉狀態。 設定為 [On] 時，也會顯示自動速率控制狀態。 |
| [Destination]* | 串流目的地設定 |
| [Latency] / [TTL] | [SRT-Caller 1] 至 [SRT-Caller 3] 串流延遲和存留時間 (TTL) |
| [Destination URL] | 串流目的地 URL |
| [Codec] | 轉碼器 |
| [Audio Channel] | Audio Channel |
| [Resolution] / [Bit Rate] | 串流解析度和位元速率 |
[File Transfer] 狀態畫面
顯示檔案傳輸資訊。
| 顯示項目 | 描述 |
|---|---|
| [Auto Upload]* | [Auto Upload] 開啟/關閉狀態 |
| [Auto Upload (Proxy)]* | [Auto Upload (Proxy)] 開啟/關閉/區塊狀態 |
| [Total Transfer Progress] | 所有工作的傳輸進度 |
| [Default Upload Server]* | [Auto Upload (Proxy)] 傳輸目的地伺服器選取 |
| [Job Status(Remain/Total)] | 剩餘工作數和工作總數 |
| [Current File Transfer Progress] | 目前檔案傳輸的傳輸進度 |
| [Current Transferring File Name] | 目前正在傳輸的檔案名稱 |
| [Server Address] | 檔案傳輸目的地伺服器的位址 |
| [Destination Directory] | 檔案傳輸目的地伺服器的目的地目錄 |
