後側/連接器插頭塊/記憶卡插槽

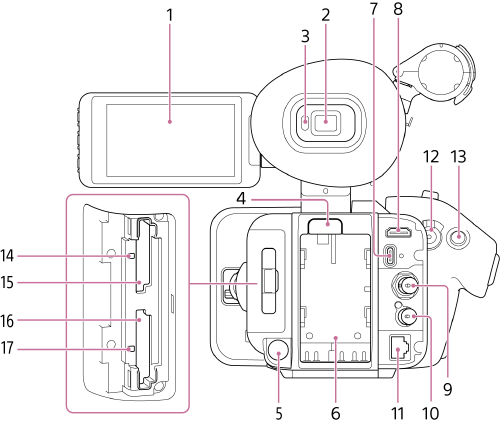

攝影機後側、連接器插頭塊和記憶卡插槽圖解

  1. LCD 顯示器/觸控面板
  2. 取景器

  3. 眼睛感測器

    偵測您的眼睛是否靠近取景器，並控制 LCD 顯示器/取景器上的畫面顯示。

  4. BATT RELEASE（電池釋放）按鈕

    按下按鈕，以取出電池。

  5. DC IN（直流電源輸入）連接器

    標準直流插孔。

  6. 電池槽

  7. USB-C® 連接器

    USB Type-C 纜線連接器。USB-C 連接器右側的螺絲孔用於連接螺絲鎖定 Type-C 纜線。

  8. HDMI 輸出連接器

    輸出 HDMI 訊號。

  9. SDI OUT 連接器（BNC 類型）

    輸出 SDI 訊號。僅適用於 PXW-Z200。

  10. TC IN/OUT 連接器（BNC 類型）

    時間碼輸入/輸出連接器。僅適用於 PXW-Z200。

    根據 TC IN/OUT 開關設定，用於下列應用。

    IN：將本裝置的時間碼鎖定到外部裝置時的參考時間碼訊號輸入。

    OUT：將外部裝置的時間碼鎖定到本裝置之時間碼時從本裝置輸出的時間碼訊號。

    注意

    • 將符合 SMPTE 數位標準的裝置連接到 TC IN/OUT 連接器。連接不相容的裝置（例如，施加的電壓超出 0.5 V 至 4.5 V 範圍之外的裝置）可能會損壞本裝置。

  11. LAN 連接器

    有線區域網路連接器。

  12. 錄製 START/STOP 按鈕/HOLD 開關（握把）

    按下錄製 START/STOP 按鈕，提示燈亮起，開始錄製。再次按下，提示燈熄滅，停止錄製。

    HOLD 開關處於 HOLD 位置時，無法按下錄製 START/STOP 按鈕。

  13. 多重選取器

    用於自動對焦操作和功能表操作。按下時，朝 8 個方向移動遊標，並選取數值。

  14. 存取指示燈 A
  15. CFexpress Type A/SD 記憶卡插槽 (A)
  16. CFexpress Type A/SD 記憶卡插槽 (B)
  17. 存取指示燈 B
