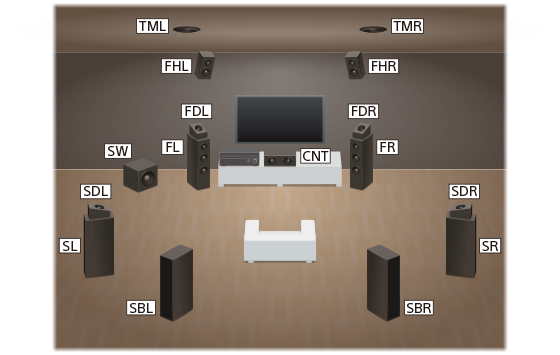

Esempio di installazione dei diffusori
È possibile collegare all'unià fino a 7 diffusori e 2 subwoofer. Posizionare i diffusori e subwoofer secondo il sistema di diffusori preferito.
Suggerimento
- Poiché il subwoofer (SW) non emette segnali altamente direzionali, è possibile collocarlo ovunque si preferisce.
| Abbreviazioni usate nelle illustrazioni | Nome diffusore | Funzioni |
|---|---|---|
| FL | Diffusore anteriore sinistro | Produce suoni dal canale anteriore sinistro. |
| FR | Diffusore anteriore destro | Produce suoni dal canale anteriore destro. |
| CNT | Diffusore centrale | Produce suoni vocali dal canale centrale. |
| SL | Diffusore surround sinistro | Produce suoni dal canale surround sinistro. |
| SR | Diffusore surround destro | Produce suoni dal canale surround destro. |
| SBL | Diffusore surround posteriore sinistro | Produce suoni dal canale surround posteriore sinistro. |
| SBR | Diffusore surround posteriore destro | Produce suoni dal canale surround posteriore destro. |
| SW | Subwoofer | Produce suoni del canale LFE (effetto a bassa frequenza) ed esalta le parti di basso di altri canali. |
| TML | Diffusore superiore centrale sinistro | Produce suoni dal canale superiore centrale sinistro. |
| TMR | Diffusore superiore centrale destro | Produce suoni dal canale superiore centrale destro. |
| FDL | Diffusore Dolby Atmos Enabled anteriore sinistro | Produce suoni dal canale superiore centrale sinistro e riflette tali suoni sul soffitto. Consente la riproduzione dei suoni dei film Dolby Atmos 3D senza la necessità di installare diffusori sul soffitto. |
| FDR | Diffusore Dolby Atmos Enabled anteriore destro | Produce suoni dal canale superiore centrale destro e riflette tali suoni sul soffitto. Consente la riproduzione dei suoni dei film Dolby Atmos 3D senza la necessità di installare diffusori sul soffitto. |
| SDL | Diffusore surround Dolby Atmos Enabled sinistro | Produce suoni dal canale superiore centrale sinistro e riflette tali suoni sul soffitto. Consente la riproduzione dei suoni dei film Dolby Atmos 3D senza la necessità di installare diffusori sul soffitto. |
| SDR | Diffusore surround Dolby Atmos Enabled destro | Produce suoni dal canale superiore centrale destro e riflette tali suoni sul soffitto. Consente la riproduzione dei suoni dei film Dolby Atmos 3D senza la necessità di installare diffusori sul soffitto. |
| FHL | Diffusore di altezza anteriore sinistro | Produce effetti sonori verticali dal canale di altezza anteriore sinistro. |
| FHR | Diffusore di altezza anteriore destro | Produce effetti sonori verticali dal canale di altezza anteriore destro. |
