Collegamento di un sistema di diffusori a 5.1 canali

Collegare ciascun diffusore ai terminali SPEAKERS sul retro dell'unità.

Prima di collegare i cavi, accertarsi di scollegare il cavo di alimentazione CA.

Per ulteriori informazioni sul collegamento all'unità dei cavi dei diffusori, vedere “Come collegare i cavi diffusori”.

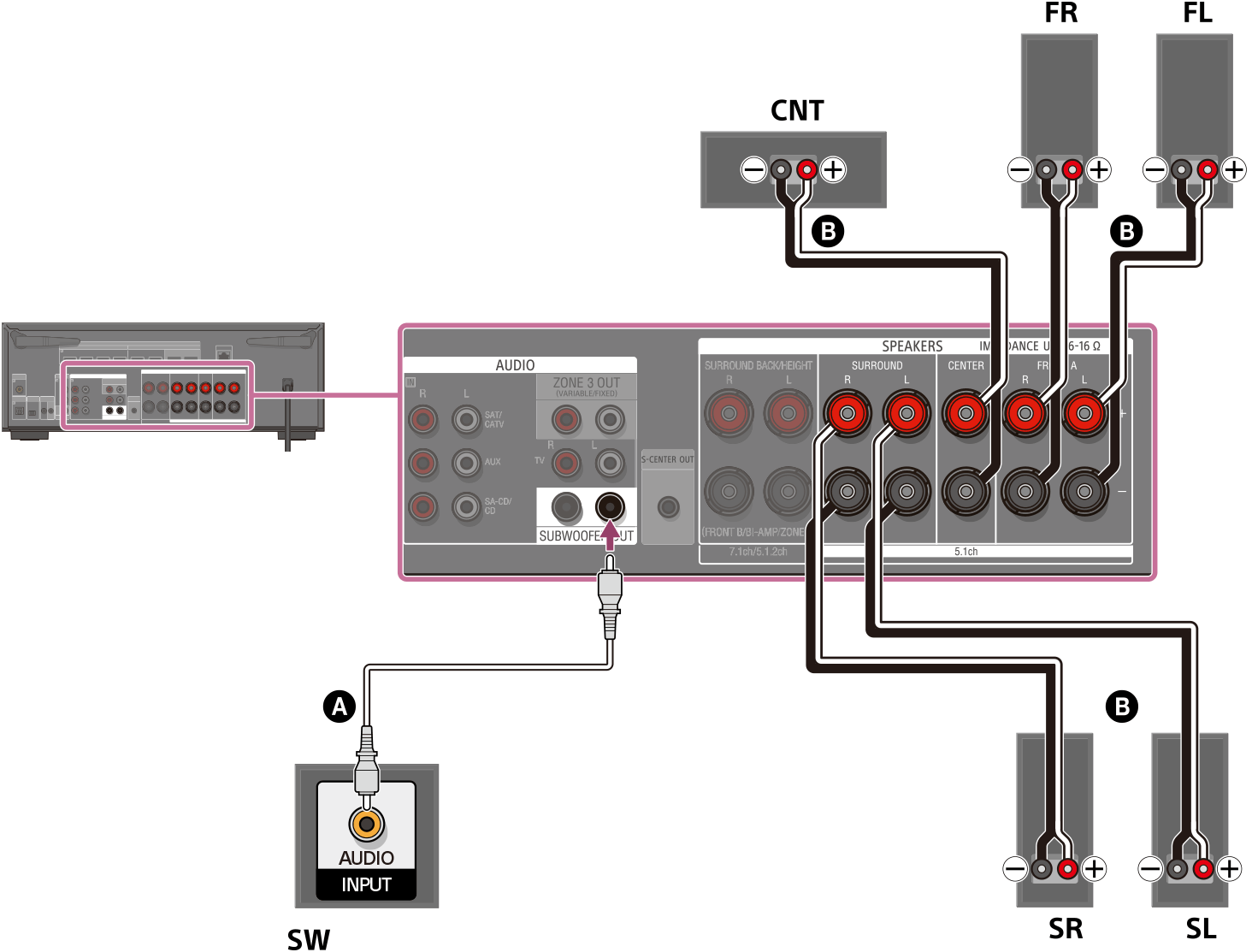

Illustrazione del collegamento di ciascun diffusore ai terminali dei diffusori sul retro dell'unità. Collegare i diffusori anteriori sinistro e destro, i diffusori surround sinistro e destro e il diffusore centrale ai rispettivi terminali dei diffusori usando cavi per diffusori (non in dotazione). Collegare il subwoofer al terminale SUBWOOFER OUT con un cavo audio monoaurale (non in dotazione).

Cavo audio monoaurale (non in dotazione)

Cavo diffusori (non in dotazione)

Nota

  • Collegare diffusori con impedenza nominale da 6 ohm a 16 ohm.
  • Dopo aver installato e collegato i diffusori, assicurarsi di selezionare lo schema diffusori desiderato utilizzando [Speaker Pattern] in [Manual Speaker Settings] sotto [Speaker Settings].
