Widok z boku

W tym temacie opisano umiejscowienie i funkcję poszczególnych elementów znajdujących się z boku urządzenia.

Wskazówka

  • Ten opis odnosi się do ilustracji przedstawiającej urządzenie bez zamocowanego obiektywu.

  1. Suwak blokady obrotu w poziomie/pionie

    Służy do blokowania mechanizmu obrotu w poziomie/pionie. Używać w podanych poniżej przypadkach.

    • Podczas transportu lub pakowania urządzenia.
    • Podczas mocowania lub odłączania obiektywu. Szczegółowe informacje na ten temat podano w sekcjach „Mocowanie obiektywu” i „Odłączanie obiektywu”.
    • W przypadku korzystania z obiektywu, który nie obsługuje funkcji obrotu w poziomie/pionie (np. obiektywów SEL100400GM / SEL200600G / SEL400F28GM / SEL600F40GM firmy Sony).
    • Podczas transportu urządzenia należy zawsze zdjąć obiektyw i przestawić dźwignię w położenie blokady.

    Wskazówka

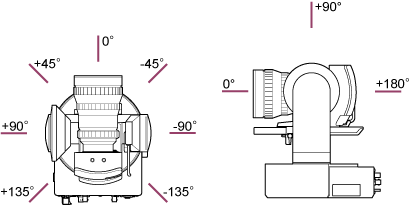

    • Obrót w poziomie/pionie można ustawić na podane poniżej kąty.

  2. Podstawa do przesuwania

  3. Otwory pod wkręty do mocowania urządzeń zewnętrznych (w 4 miejscach)

    Pod wkręty M3 o długości do 6 mm.

    Uwaga

    • Nie używać wkrętów o długości większej niż 6 mm. W przeciwnym razie może dojść do awarii.

  4. Wskaźnik dostępu A

  5. Wskaźnik dostępu B

    Wskaźnik świeci lub miga po włożeniu nośnika do nagrywania.

    • Szczegółowe informacje na ten temat podano w sekcji „Wkładanie kart pamięci”.

  6. Gniazdo na karty CFexpress Type A / karty SD (A)

  7. Gniazdo na karty CFexpress Type A / karty SD (B)

    Służy do wkładania nośników do nagrywania.

    • Szczegółowe informacje na ten temat podano w sekcji „Wkładanie kart pamięci”.

  8. Kod QR używany do nawiązania połączenia sieciowego

    Należy z niego skorzystać podczas konfigurowania ustawień początkowych.

    • Szczegółowe informacje na ten temat podano w sekcji „Uzyskiwanie dostępu do aplikacji internetowej z poziomu przeglądarki internetowej”.
