Montaż pionowy w wysoko położonym stałym miejscu
W tym temacie opisano procedurę montażu pionowego urządzenia w wysoko położonym stałym miejscu za pomocą uchwytu CIB-PCM1 (do nabycia osobno).
- Aby zamontować urządzenie w wysoko położonym miejscu, należy zwrócić się do profesjonalnego wykonawcy.
- W przypadku montażu w wysoko położonym miejscu należy upewnić się, że powierzchnia montażu i materiały montażowe (z wyjątkiem akcesoriów) mogą utrzymać ciężar co najmniej 200 kg, a następnie zamontować urządzenie zgodnie z opisem podanym w niniejszym Przewodniku pomocy. Jeśli mocowanie nie jest wystarczająco wytrzymałe, urządzenie może spaść i spowodować poważne obrażenia.
- Przymocuj dołączoną do zestawu linkę do uchwytu sufitowego CIB-PCM1 (do nabycia osobno), aby zabezpieczyć urządzenie przed upadkiem.
- Po zamontowaniu urządzenia w wysoko położonym miejscu należy raz w roku sprawdzać, czy mocowanie nie uległo poluzowaniu. Odstęp między kontrolami można skrócić w zależności od warunków użytkowania.
Uwagi dotycząca montażu
- Aby zabezpieczyć obiektyw i blok złączy obiektywu na urządzeniu, nie należy zdejmować pokrywy obiektywu i osłony do momentu zamocowania obiektywu.
- Aby zapobiec uszkodzeniu obiektywu, nie należy trzymać jego elementów podczas pracy.
- Aby zapobiec uszkodzeniu urządzenia, nie należy trzymać głowicy kamery podczas pracy.
-
Sprawdź akcesoria do montażu w wysoko położonym miejscu i miejsce montażu.
Zestaw uchwytu sufitowego CIB-PCM1 (do nabycia osobno)
Przed rozpoczęciem sprawdź, czy masz wszystkie poniższe elementy.
- Uchwyt korpusu (1)
- Uchwyt sufitowy (1)
- Osłona przycisku zwalniania obiektywu (1)
- Linka zabezpieczająca przed upadkiem (1)
- Wkręty +PSW M3×8 (9)
- Wkręt +PSW M4×8 ze stali nierdzewnej do linki zabezpieczającej przed upadkiem (1)
Uwaga
- Linka zabezpieczająca przed upadkiem jest przeznaczona do utrzymania ciężaru urządzenia, gdy zostanie na niej zawieszone. Nie należy przykładać do niej żadnego obciążenia innego niż obciążenie urządzeniem.
Miejsce montażu

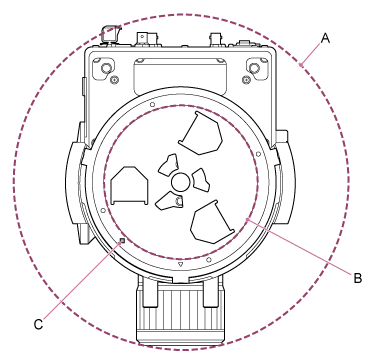

Podczas określania miejsca i kierunku montażu należy korzystać z poniższego rysunku, biorąc pod uwagę przestrzeń wymaganą do obrócenia obiektywu oraz okablowania z tyłu urządzenia.
A: Zakres ruchu głowicy kamery (np. obiektyw SEL70200GM2 (z zainstalowanym telekonwerterem SEL20TC): Ø370)
B: Uchwyt sufitowy (otwór po stronie powierzchni montażu (Ø150))
C: Otwór ustalający
Uwaga
- Montaż należy wykonać w stabilnym miejscu, które nie jest narażone na wibracje. Miejsca narażone na wibracje mogą powodować drgania obrazu.
- Jeśli urządzenie musi być zamontowane na nachylonej powierzchni, jej kąt względem poziomu nie powinien przekraczać ±15°, a ponadto należy podjąć środki zapobiegające upadkowi urządzenia.
-
Przestaw suwak blokady obrotu w poziomie/pionie w położenie LOCK, aby zablokować obrót głowicy kamery w poziomie/pionie.
Uwaga
- Jeśli możliwość obrotu głowicy kamery w poziomie/pionie nie jest zablokowana, gdy dźwignia blokująca znajduje się w położeniu LOCK, należy ręcznie przesunąć głowicę kamery do momentu jej zablokowania.
-
Przymocuj uchwyt korpusu do dolnej części urządzenia za pomocą sześciu dołączonych do zestawu wkrętów (M3×8).
Należy użyć wkrętów dołączonych do zestawu. Użycie wkrętów innych niż dołączone do zestawu może spowodować uszkodzenie elementów wewnętrznych urządzenia.
-
Przymocuj linkę zabezpieczająca przed upadkiem do uchwytu korpusu.
A: Linka dołączona do zestawu
B: Dołączony do zestawu wkręt z łbem z gniazdem krzyżowym (M4×8)
C: Metalowe oczko na linkę
Należy użyć wkręta dołączonego do zestawu. Użycie wkręta innego niż dołączony do zestawu może zmniejszyć skuteczność działania linki.
-

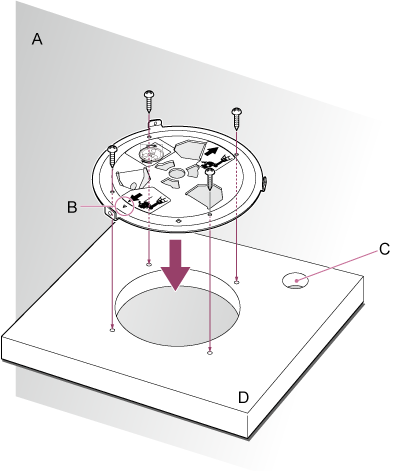

Przymocuj uchwyt sufitowy do powierzchni (np. półki), na której ma zostać zamontowane urządzenie.
A: Ściana
B: Oznaczenie △ (kierunek przodu kamery)
C: Otwór na kable połączeniowe
D: Półka lub inna powierzchnia montażowa
-

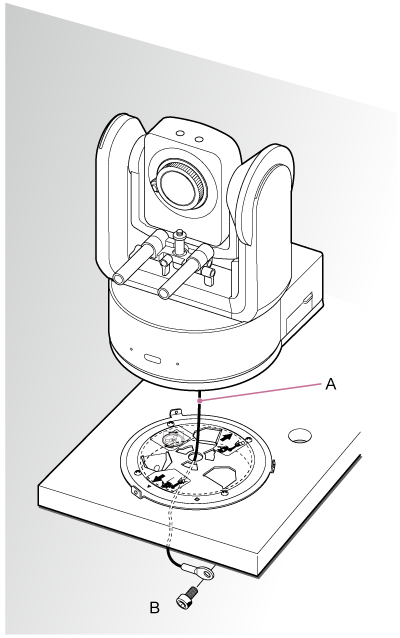

Przymocuj linkę zabezpieczająca przed upadkiem do miejsca w pobliżu powierzchni montażu.
Użyj wkręta z łbem sześciokątnym M5 (3/16 cala) (do nabycia osobno), aby przymocować linkę do obiektu znajdującego się w pobliżu półki lub innej powierzchni, do której przymocowany jest uchwyt sufitowy.
A: Linka
B: Śruba z łbem sześciokątnym (M5, 3/16 cala)
-

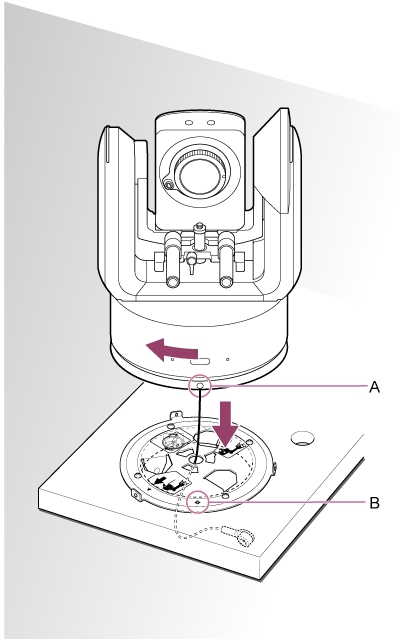

Wyrównaj otwór na wkręt 〇 z przodu uchwytu korpusu z otworem ◇ w uchwycie sufitowym, włóż urządzenie i tymczasowo zamocuj uchwyt korpusu w uchwycie sufitowym, obracając urządzenie zgodnie z kierunkiem ruchu wskazówek zegara.
A: Otwór 〇
B: Otwór ◇
-
Przymocuj uchwyt korpusu i uchwyt sufitowy za pomocą trzech dołączonych do zestawu wkrętów blokady obrotu (M3×8).
-
Sprawdź stan montażu.
W szczególności sprawdź, czy:
- wkręty montażowe są prawidłowo zamocowane,
- linka zabezpieczająca przed upadkiem jest prawidłowo zamocowana i nie jest skręcona,
- urządzenie jest zamocowane poziomo (nie może się przechylać ani chwiać),
- po obróceniu urządzenie nie obraca się swobodnie.
Następnie zamocuj obiektyw. Zapoznaj się z sekcją „Mocowanie obiektywu”, biorąc pod uwagę informacje podane w sekcjach „Zalecenia eksploatacyjne dotyczące mocowania/zdejmowania obiektywu”, „Sprawdzanie przełączników obiektywu” i „Zalecenia eksploatacyjne dotyczące korzystania z obiektywu zmiennoogniskowego”.
Uwaga
-
Po zamocowaniu obiektywu sprawdź, czy obiektyw jest stabilnie zamocowany.
Obiektyw nie jest wyposażony w zabezpieczenie przed upadkiem. Firma Sony nie ponosi żadnej odpowiedzialności za wypadnięcie obiektywu z urządzenia.
