Struktura ekranu sterowania w czasie rzeczywistym

W tym temacie opisano strukturę ekranu sterowania w czasie rzeczywistym.

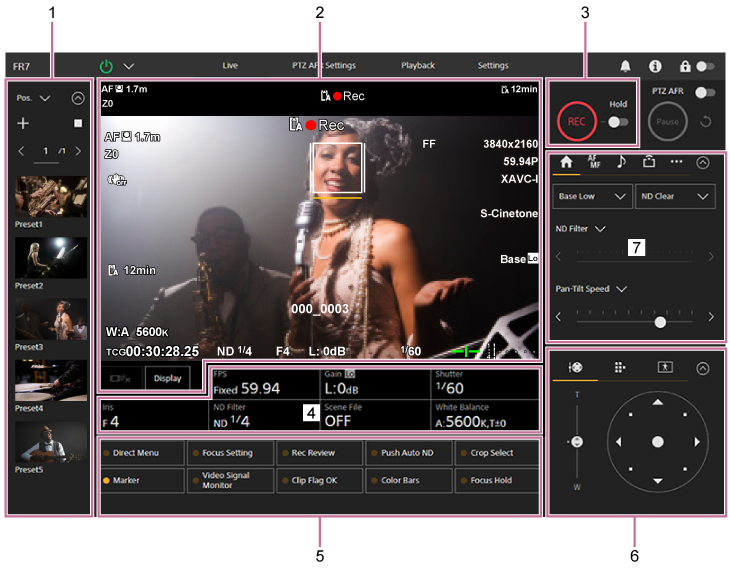

Gdy funkcja automatycznego kadrowania PTZ jest wyłączona

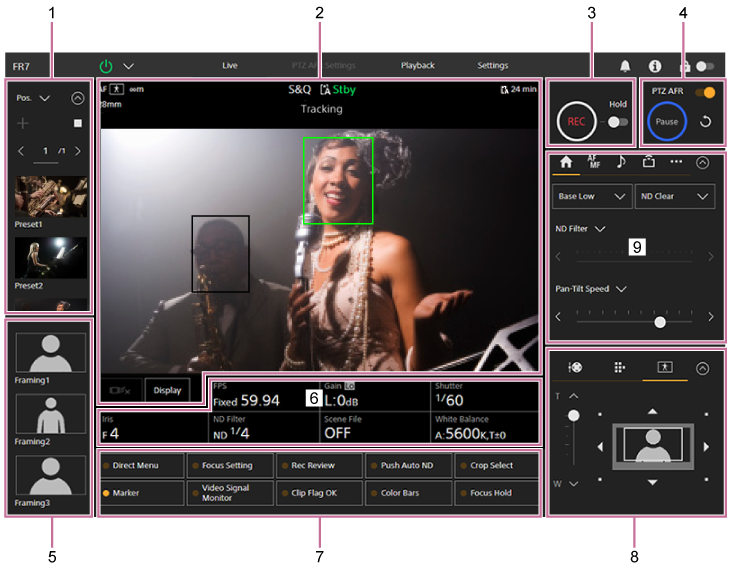

Gdy funkcja automatycznego kadrowania PTZ jest włączona

  1. Panel ustawień wstępnych położenia

    Służy do wyświetlania zarejestrowanych ustawień wstępnych położenia w postaci miniatur. Dotknij dwukrotnie miniatury, aby przywrócić położenie zapisane w ustawieniu wstępnym.

    • Szczegółowe informacje na temat ustawień wstępnych położenia podano w sekcji „Zapisywanie/przywracanie kąta obrotu w poziomie/pionie, pozycji zoomu i ustawienia ostrości za pomocą aplikacji internetowej”.
    • Szczegółowe informacje na temat funkcji PTZ Trace podano w sekcji „Rejestrowanie operacji kadrowania wykonywanych przez kamerę przy użyciu aplikacji internetowej”/

  2. Panel obrazu z kamery

    Służy do wyświetlania bieżącego obrazu z kamery i stanu urządzenia.

    Wyświetlany jest ten sam obraz, co w przypadku wyjścia HDMI.

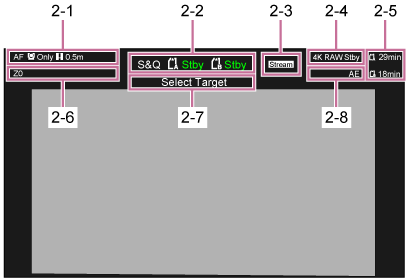

    Nad obrazem wyświetlane są podane poniżej informacje o stanie. Wokół obrazu wyświetlana jest również czerwona lub zielona ramka zgodnie z odebranym zewnętrznym sygnałem lampki typu Tally.

    Nr Wyświetlana pozycja Opis
    2-1 Wskaźnik trybu ustawiania ostrości Patrz: „Wskaźnik trybu ustawiania ostrości” w rozdziale „Ekran kamery”.
    2-2 Tryb nagrywania, gniazdo A/B, wskaźnik interwału w trybie nagrywania interwałowego Patrz: „Tryb nagrywania, gniazdo A/B, wskaźnik interwału w trybie nagrywania interwałowego” w rozdziale „Ekran kamery”.
    2-3 Wskaźnik stanu przesyłania strumieniowego Wyświetlany podczas przesyłania strumieniowego (gdy dla opcji [Stream Setting] wybrano wyłącznie ustawienie [RTMP] lub [SRT-Caller]).
    2-4 Wskaźnik stanu sygnału wyjściowego RAW Służy do wyświetlania informacji o stanie sygnału wyjściowego RAW. Szczegółowe informacje na temat formatu RAW podano w sekcji „Nagrywanie wideo w formacie RAW”.
    2-5 Wskaźnik pozostałej pojemności nośnika Patrz: „Wskaźnik pozostałej pojemności nośnika” w rozdziale „Ekran kamery”.
    2-6 Wskaźnik pozycji zoomu Patrz „Wskaźnik pozycji zoomu” w rozdziale „Ekran kamery”.
    Gdy podłączony jest sterownik obiektywu (do nabycia osobno), wyświetlana jest pozycja . Jeśli w sterowniku obiektywu (do nabycia osobno) wystąpi błąd, wyświetlana jest pozycja .
    2-7 Wskaźnik stanu funkcji PTZ Trace
    Wskaźnik stanu funkcji automatycznego kadrowania PTZ    		 Wyświetlany, gdy funkcja PTZ Trace lub funkcja automatycznego kadrowania PTZ jest włączona.
    2-8 Wskaźnik trybu AE / poziomu AE Patrz: „Wskaźnik trybu AE / poziomu AE” w rozdziale „Ekran kamery”.

    Przycisk [Display]

    Naciśnij ten przycisk, aby wyświetlić informacje z kamery na obrazie.

    Naciśnij ponownie, gdy wyświetlane są informacje z kamery, aby je ukryć.

    Oprócz znaczników wyświetlane są pewne wskaźniki i komunikaty związane z automatyczną regulacją ostrości — w zależności od stanu. Nie można ich ukryć poprzez naciśnięcie przycisku [Display].

    • Aby dowiedzieć się więcej na temat informacji wyświetlanych na ekranie kamery, zapoznaj się z sekcję „Ekran kamery”.

    Przycisk zatrzymania trybu AF ze śledzeniem w czasie rzeczywistym

    Naciśnij ten przycisk, aby zatrzymać śledzenie obiektu.

    • Szczegółowe informacje podano w sekcji „Śledzenie określonego obiektu (funkcja Realtime Tracking AF)”.

  3. Przycisk START/STOP do obsługi nagrywania

    Naciśnij przycisk, aby rozpocząć nagrywanie. Podczas nagrywania przycisk START/STOP do obsługi nagrywania świeci na czerwono.

    Naciśnij przycisk podczas nagrywania, aby zatrzymać nagrywanie.

    Można przestawić przełącznik blokady w położenie blokady, aby zapobiec przypadkowemu naciśnięciu przycisku START/STOP do obsługi nagrywania.

  4. Panel sterowania PTZ AFR

    Funkcja automatycznego kadrowania PTZ jest włączona, gdy przełącznik PTZ AFR jest ustawiony w pozycji włączonej. Dotknij osoby, która ma być śledzona, w panelu obrazu z kamery.

    Można także ustawić kamerę w taki sposób, aby automatycznie śledziła osobę, która wcześniej pojawi się w określonej pozycji na ekranie ustawień PTZ AFR. Szczegółowe informacje podano w sekcji „Konfigurowanie ustawień początkowych automatycznego kadrowania PTZ”.

    Podczas śledzenia obszar wokół przycisku [Pause] jest podświetlony na niebiesko.

    Migające niebieskie światło wskazuje, że wymagana jest interwencja operatora. Sprawdź komunikat wyświetlany w panelu ustawień kamery i podejmij wymagane działanie.

  5. Panel sterowania ustawieniami wstępnymi kompozycji

    Służy do wyświetlania zarejestrowanych ustawień wstępnych kompozycji kadrowania w postaci miniatur. Dotknij dwukrotnie miniatury, aby przywrócić kadrowanie zapisane w ustawieniu wstępnym.

    Wyświetlany, gdy funkcja automatycznego kadrowania PTZ jest włączona.

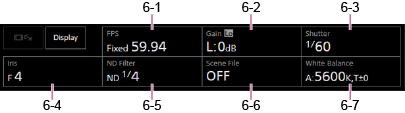

  6. Panel podstawowej konfiguracji kamery

    Zawiera ustawienia podstawowych funkcji wymaganych do filmowania za pomocą przycisków. Naciśnij przycisk, aby wyświetlić odpowiedni ekran konfiguracji dla każdej funkcji na przedstawionym poniżej panelu dostosowywania podstawowej konfiguracji kamery (5).

    6-1 [FPS]

    6-2 [ISO/Gain / Exposure Index]

    6-3 [Shutter]

    6-4 [Iris]

    6-5 [ND Filter]

    6-6 [Scene File / Base Look/LUT]

    6-7 [White Balance]

    • Szczegółowe informacje podano w opisie poszczególnych funkcji.
    Funkcja Sekcja
    FPS „Zwolnione/przyspieszone tempo”
    ISO/Gain Sekcja „Ustawianie czułości podstawowe”, „Automatyczna regulacja wzmocnienia” i „Ręczna regulacja wzmocnienia” w rozdziale „Regulacja wzmocnienia”
    Exposure Index „Ustawianie czułości podstawowej” i „Zmienianie rozmieszczenia ciemnych i jasnych obszarów na nagranym obrazie”
    Shutter Sekcje „Automatyczne dostosowywanie ustawienia migawki” i „Ręczne dostosowywanie ustawienia migawki” w rozdziale „Dostosowywanie ustawień migawki”
    Iris Sekcje „Automatyczna regulacja przysłony” i „Ręczna regulacja przysłony” w rozdziale „Regulacja przysłony”
    ND Filter Sekcja „Informacje dotyczące filtra ND” w rozdziale „Regulacja poziomu światła (filtr ND)”
    Scene File Sekcja „Informacje ogólne dotyczące wyglądu” oraz inne sekcje rozdziału „Filmowanie z odpowiednim wyglądem”
    Base Look/LUT „Filmowanie z korektą wyglądu na etapie postprodukcji”
    White Balance „Ekran regulacji balansu bieli”

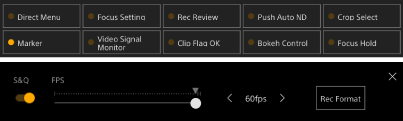

  7. Przyciski konfigurowalne / panel dostosowywania podstawowej konfiguracji kamery

    Podczas normalnej pracy wyświetlane są przyciski konfigurowalne. Naciśnij przyciski panelu podstawowej konfiguracji kamery (pozycja 6), aby wyświetlić odpowiednie pozycje ustawień. Naciśnij przycisk [X] lub ponownie naciśnij przycisk panelu ustawień konfiguracyjnych kamery, aby powrócić do wyświetlania przycisków konfigurowalnych.

    • Szczegółowe informacje na temat przycisków konfigurowalnych podano w sekcji „Przyciski konfigurowalne”.
    • Szczegółowe informacje na temat panelu dostosowywania podstawowej konfiguracji kamery podano w opisie poszczególnych funkcji.

  8. Panel kadrowania / panel do obsługi interfejsu użytkownika / panel dostosowywania kompozycji AFR

    Służy do przełączania między panelem kadrowania i panelem do obsługi interfejsu użytkownika przy użyciu kart dostępnych u góry.

    Możesz nacisnąć przycisk (zamknij) w prawym górnym rogu ekranu, aby ukryć panel sterowania w celu zapobieżenia niezamierzonemu działaniu. Jeśli panel sterowania nie jest wyświetlany, naciśnij przycisk (otwórz), aby go wyświetlić.

    Panel kadrowania służy do ustawiania kadrowania. Naciśnij kartę (obrót w poziomie/pionie i zoom), aby wyświetlić panel kadrowania.

    • Szczegółowe informacje na temat korzystania z tego panelu podano w sekcji „Kadrowanie”.

    Wskazówka

    • Obszar joysticka w panelu kadrowania jest wyświetlany w przedstawiony poniżej sposób, gdy funkcja obrotu w poziomie/pionie jest wyłączona, wymagane jest jej zainicjowanie lub wystąpił błąd w sterowniku obiektywu.
      • Gdy funkcja obrotu w poziomie/pionie jest zablokowana za pomocą suwaka blokady obrotu w poziomie/pionie

      • Gdy funkcja obrotu w poziomie/pionie nie została zainicjowana

      • Gdy konieczne jest zresetowanie funkcji obrotu w poziomie/pionie

      • Gdy wystąpi błąd w sterowniku obiektywu

      • Gdy funkcja obrotu w poziomie/pionie jest wyłączona

    • Jeśli nie zainicjowano funkcji obrotu w poziomie/pionie lub konieczne jest jej zresetowanie, można szybko uzyskać dostęp do przycisku (resetowanie obrotu w poziomie/pionie) w panelu ustawień kamery, naciskając komunikat wyświetlany pod joystickiem.

    Panel do obsługi interfejsu użytkownika służy do obsługi menu kamery, odtwarzania klipów i innych funkcji. Naciśnij kartę (graficzny interfejs użytkownika kamery), aby wyświetlić panel do obsługi interfejsu użytkownika.

    • Szczegółowe informacje na temat obsługi podano w sekcjach „Korzystanie z menu kamery” i „Odtwarzanie nagranych klipów”.

    Użyj panelu dostosowywania kompozycji AFR, aby dostosować kompozycję na potrzeby funkcji automatycznego kadrowania PTZ. Naciśnij kartę (dostosowanie kompozycji AFR), aby wyświetlić panel dostosowania kompozycji AFR.

    Wskazówka

    • Obszar dostosowywania kompozycji w panelu dostosowywania kompozycji AFR jest wyświetlany w przedstawiony poniżej sposób, gdy funkcja obrotu w poziomie/pionie jest wyłączona, wymagane jest jej zainicjowanie lub wystąpił błąd w sterowniku obiektywu.
      • Gdy funkcja obrotu w poziomie/pionie jest zablokowana za pomocą suwaka blokady obrotu w poziomie/pionie

      • Gdy konieczne jest zainicjowanie funkcji obrotu w poziomie/pionie

      • Gdy wystąpi błąd w sterowniku obiektywu

    Informacje na temat obsługi podano w sekcji „Określanie obiektów do automatycznego śledzenia (tryb ręcznego rozpoczynania śledzenia)”.

  9. Panel ustawień kamery

    Służy do konfigurowania funkcji wymaganych do obsługi kamery.

    Do przełączanie między ekranami, które mają być wyświetlane, służą karty u góry ekranu.

    Możesz nacisnąć przycisk (zamknij) w prawym górnym rogu ekranu, aby ukryć panel sterowania w celu zapobieżenia niezamierzonemu działaniu. Jeśli panel sterowania nie jest wyświetlany, naciśnij przycisk (otwórz), aby go wyświetlić.

    • Szczegółowe informacje podano w opisie poszczególnych funkcji.

    Karta (Main)

    Zawiera ustawienia konfiguracyjne często używanych funkcji.

    Funkcję górnego i dolnego suwaka można zmienić, naciskając przycisk [▼] i wybierając odpowiednią funkcję z wyświetlonej listy. Można dokonać wyboru spośród podanych poniżej funkcji.

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Zoom Speed
    • Pan-Tilt Speed

    *Wyświetlana zgodnie z ustawieniami menu.

    Karta (Focus)

    Zawiera ustawienia konfiguracyjne związane z ostrością.

    Karta (Audio)

    Zawiera ustawienia konfiguracyjne związane z dźwiękiem.

    Karta (Stream)

    Zawiera ustawienia konfiguracyjne związane z przesyłaniem strumieniowym.

    Wyświetlane pozycje będą się różnić w zależności od ustawienia formatu przesyłania strumieniowego.

    Po wybraniu opcji [RTMP] lub [SRT-Caller] można na tym ekranie rozpoczynać/zatrzymywać przesyłanie strumieniowe.

    • Szczegółowe informacje na ten temat podano w sekcji „Informacje dotyczące przesyłania strumieniowego” oraz w innych sekcjach rozdziału „Konfigurowanie ustawień przesyłania strumieniowego”.
    • W przypadku błędu połączenia wyświetlane są informacje o błędzie. Szczegółowe informacje na temat informacji o błędach podano w sekcji „Komunikaty o błędach / komunikaty ostrzegawcze”.

    Karta (Others)

    Zawiera ustawienia konfiguracyjne związane z innych funkcjami.

    Naciśnięcie przycisku [Full Screen Display] powoduje otwarcie nowej karty w przeglądarce internetowej oraz wyświetlenie obrazu w panelu obrazu z kamery na pełnym ekranie.
    Następuje tylko wyświetlenie obrazu. Automatyczna regulacja ostrości za pomocą dotyku i inne funkcje nie są dostępne.

    Uwaga

    • Ekran sterowania w czasie rzeczywistym na oryginalnej karcie nadal działa. Zaleca się zamknięcie tej karty w celu zmniejszenia liczby jednoczesnych połączeń, jeśli nie jest wymagane wykonanie żadnej operacji.

    Naciśnij przycisk (inicjowanie sterownika obiektywu), aby zainicjować sterownik obiektywu (do nabycia osobno od innej firmy). Ten przycisk jest dostępny tylko wtedy, gdy opcja [Technical] > [Lens Controller] > [Zoom] > [Setting] jest ustawiona na [On] w menu internetowym.
