Struktura wspólnego obszaru ekranów
W tym temacie opisano strukturę wspólnego obszaru ekranów.
-
Nazwa kamery
Wyświetlanie nazwy kamery.
Nazwę można zmienić za pomocą opcji [Network] > [Camera Name] w menu internetowym.
Kolor tła zmienia się zgodnie z zewnętrznym sygnałem lampki typu Tally.
-
Przełącznik zasilania
Po włączeniu urządzenia w pozycji [Power ON] w menu przełącznika umieszczany jest znacznik wyboru.
Naciśnięcie przełącznika zasilania i wybranie pozycji [Power Standby] w menu przełącznika powoduje przełączenie zasilania urządzenia w tryb gotowości.

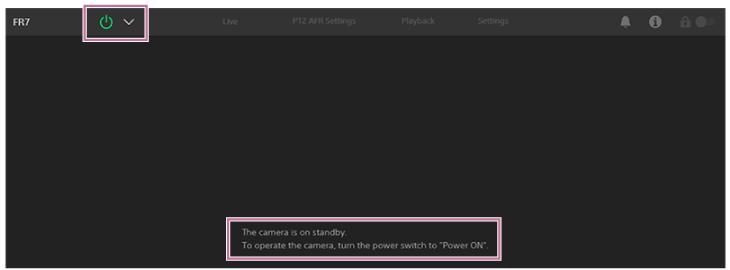

W trybie gotowości wyświetlany jest następujący ekran.
Aby włączyć zasilanie ponownie, należy nacisnąć przełącznik zasilania i wybrać pozycję [Power ON] w menu przełącznika.
-
Zakładki przełączania ekranu obsługi
Naciśnij kartę, aby wyświetlić odpowiedni ekran obsługi.
Karta [Live]: Wyświetlanie ekranu sterowania w czasie rzeczywistym.
Karta [PTZ AFR Settings]: Wyświetlanie ekranu ustawień automatycznego kadrowania PTZ.
Karta [Playback]: Wyświetlanie ekranu operacji odtwarzania.
Karta [Settings]: Wyświetlanie ekranu ustawień (menu internetowe).
-
Wskaźnik zasilania PoE++, ostrzeżenie o nieprawidłowej temperaturze
Wskaźnik PoE++ jest wyświetlany po podłączeniu do źródła zasilania PoE++. W przypadku wystąpienia nieprawidłowej temperatury pojawi się symbol
(ostrzeżenie o temperaturze). -
Ikona powiadomień
Po odebraniu komunikatu ikona zmienia się w sposób przedstawiony poniżej.
(powiadomienia włączone)Wykonaj niezbędne działania zgodnie z komunikatem wyświetlanym w panelu obrazu z kamery.
Uwaga
- Komunikaty nie są wyświetlane, jeśli w menu internetowym dla opcji [Monitoring] > [Output Display] > [HDMI/Stream] wybrano ustawienie [Off]. Wybierz ustawienie [On], aby wyświetlić treść komunikatów.
-
Przycisk
(stan kamery)

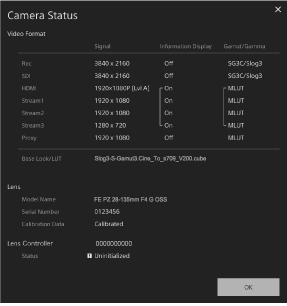

Naciśnij ten przycisk, aby wyświetlić na osobnym ekranie informacje o obrazie nagranym na kamerze / obrazie przekazywanym sygnałem wyjściowym, a także informacje obiektywie i stanie sterownika obiektywu (do nabycia osobno).
Gdy pojawi się powiadomienie związane ze sterownikiem obiektywu (do nabycia osobno), wskazanie zmieni się w sposób przedstawiony poniżej.
-
Przełącznik blokowania operacji na ekranie
(odblokowanie operacji): ustaw przełącznik w lewym położeniu, aby wykonywać operacje na ekranie sterowania w czasie rzeczywistym i ekranie sterowania odtwarzaniem.
(zablokowanie operacji): ustaw przełącznik w prawym położeniu w celu zablokowania możliwości wykonywania operacji na ekranie sterowania w czasie rzeczywistym i ekranie sterowania odtwarzaniem, aby zapobiec przypadkowej zmianie.
