Wspornik obiektywu

W tym temacie opisano umiejscowienie i funkcję poszczególnych elementów wspornika obiektywu urządzenia.

Wskazówka

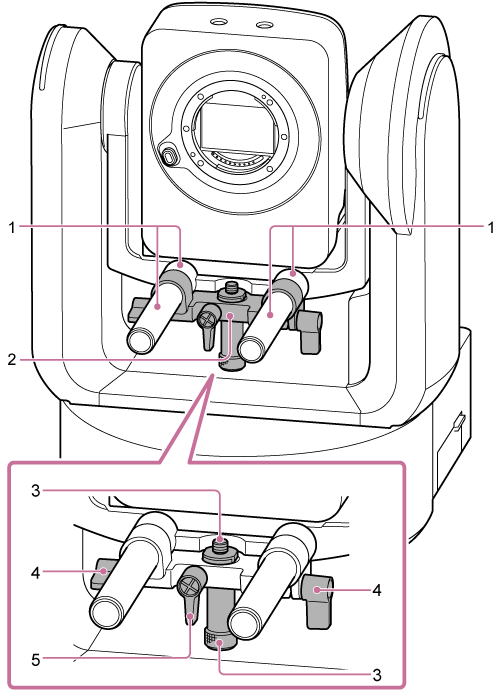

  • Ten opis odnosi się do ilustracji przedstawiającej urządzenie bez zamocowanego obiektywu.

  1. Wałek wspornika obiektywu (2)

    Podpiera obiektyw.

    Może być również stosowany do montażu ogólnych akcesoriów do wałków Ø15.

  2. Zespół wspornika obiektywu

    Wspornik obiektywu może przesuwać się do przodu lub do tyłu zgodnie z ruchem obiektywu, a następnie zostaje zablokowany.

  3. Śruba mocująca podstawę wspornika obiektywu

    Należy ją przykręcić do podstawy wspornika obiektywu. Śrubę można regulować w górę/w dół, aby dopasować ją do wysokości podstawy wspornika obiektywu.

  4. Dźwignia zaciskowa wałków wspornika obiektywu (w 2 miejscach)

    Zabezpiecza zespół wspornika obiektywu w położeniu przednim/tylnym.

  5. Dźwignia zaciskowa śruby mocującej podstawę wspornika obiektywu

    Zabezpiecza śrubę mocującą podstawę wspornika obiektywu w pionowym położeniu.

    Wskazówka

    • Jeśli dźwignia zaciskowa znajduje się w położeniu, które utrudnia obracanie nią, należy ją zwolnić i obrócić w położenie, które ułatwi obsługę. Po ustawieniu w żądanym położeniu należy zamknąć dźwignię zaciskową.

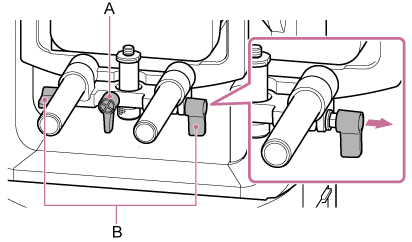

      A: Dźwignia zaciskowa śruby mocującej podstawę wspornika obiektywu

      B: Dźwignia zaciskowa wałków wspornika obiektywu

    Uwaga

    • Aby zapobiec zakłócania działania funkcji obrotu w poziomie/pionie przez wspornik obiektywu, należy przesunąć wspornik obiektywu (gdy nie jest używany) do góry, a następnie przekręcić śrubę mocującą podstawę wspornika obiektywu w najwyższe położenie (najbliżej obiektywu).
