Mocowanie obiektywu

W tym temacie opisano sposób instalowania obiektywu z mocowaniem typu E lub obiektywu z mocowaniem typu A.

Uwaga

  • Nie należy transportować urządzenia z zamocowanym obiektywem.
  • W przypadku korzystania z obiektywu z mocowaniem typu A przysłona jest ustawiana ręcznie, a ostrość jest ustawiana w trybie MF.
  1. Przestaw suwak blokady obrotu w poziomie/pionie w położenie LOCK, aby zablokować obrót głowicy kamery w poziomie/pionie.

    Uwaga

    • Jeśli możliwość obrotu głowicy kamery w poziomie/pionie nie jest zablokowana, gdy dźwignia blokująca znajduje się w położeniu LOCK, należy ręcznie przesunąć głowicę kamery do momentu jej zablokowania.

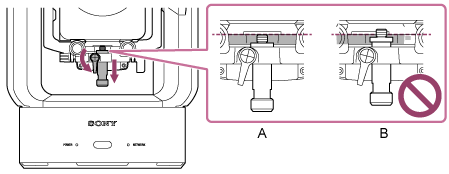

  2. Obróć dźwignię zaciskową śruby mocującej podstawę wspornika obiektywu w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować blokadę, a następnie odkręć śrubę mocującą podstawę wspornika obiektywu, tak aby znajdowała się w położeniu, w którym nie będzie kolidowała z obiektywem.

    A: Prawidłowo

    B: Nieprawidłowo

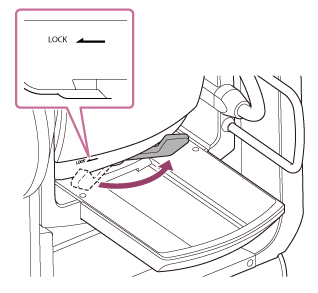

  3. Obróć dźwignię blokady głowicy kamery w kierunku wskazanym strzałką, aby odblokować głowicę kamery.

    Uwaga

    • Do momentu ponownego zablokowania głowicy kamery istnieje ryzyko, że głowica kamery może się przesunąć pod własnym ciężarem. Podczas wykonywania tej operacji należy podtrzymywać głowicę kamery ręką.

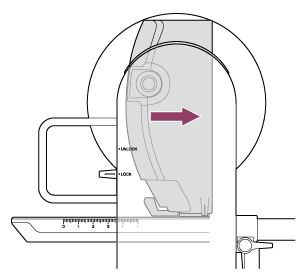

  4. Przesuń głowicę kamery do najbardziej wysuniętego do przodu położenia.

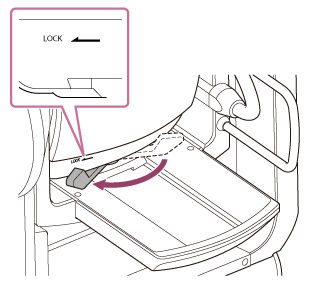

  5. Obróć dźwignię blokady głowicy kamery w kierunku wskazanym strzałką, aby zablokować głowicę kamery.

    Uwaga

    • Upewnij się, że dźwignia blokady głowicy kamery nie styka się z innymi częściami, aby zapobiec zakłóceniom działania funkcji obrotu w pionie.
  6. Zdejmij pokrywę oraz osłonę z urządzenia i obiektywu.

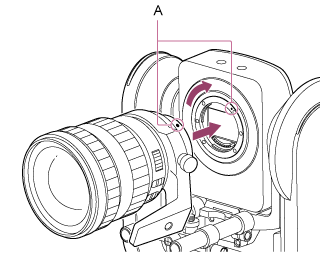

  7. Wyrównaj oznaczenie na mocowaniu obiektywu (białe) z oznaczeniem na urządzeniu, ostrożnie włóż obiektyw do głowicy kamery, a następnie obracaj go zgodnie z kierunkiem ruchu wskazówek zegara do momentu zablokowania.

    A: Oznaczenia montażowe (białe)

    Uwaga

    • Aby użyć obiektywu z mocowaniem typu A, zainstaluj adapter mocowania obiektywu (opcjonalny) w urządzeniu, a następnie podłącz obiektyw z mocowaniem typu A.
  8. Obróć dźwignię blokady głowicy kamery w kierunku wskazanym strzałką, aby odblokować głowicę kamery.

    Uwaga

    • Do momentu ponownego zablokowania głowicy kamery istnieje ryzyko, że głowica kamery może się przesunąć pod własnym ciężarem. Podczas wykonywania tej operacji należy podtrzymywać głowicę kamery ręką.

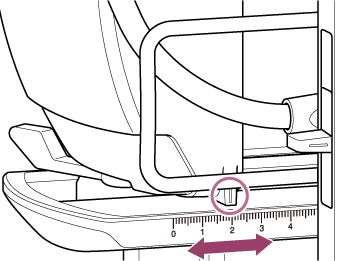

  9. Wyreguluj głowicę kamery, tak aby była zapewniona równowaga podczas ruchu do przodu / do tyłu, a podstawa do przesuwania była ustawiona poziomo.

    W przypadku korzystania z jednego z poniższych obiektywów można przeprowadzić regulację zgrubną w celu utrzymania urządzenia i obiektywu w równowadze, korzystając ze skali na podstawie do przesuwania.

    Wskazanie na skali Nazwa obiektywu
    0,5 SEL70200GM (z zainstalowanym telekonwerterem SEL20TC)
    1,7 SEL70200GM
    2,0 SEL70200GM2 (z zainstalowanym telekonwerterem SEL20TC)
    3,0 SELP28135G, SEL70200GM2
    3,5 SELP18110G
    3,6 SELC1635G
    5,0 lub więcej SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    Uwaga

    • Podczas regulacji zgrubnej w celu zapewnienia równowagi należy skorzystać ze skali na podstawie do przesuwania jako odniesienia.
    • Podczas mocowania obiektywu należy przeprowadzić regulację w celu zapewnienia odpowiedniej równowagi, aby urządzenie nie przechylało się do przodu i do tyłu.
    • Regulację w celu zapewnienia odpowiedniej równowagi należy przeprowadzić na poziomej powierzchni.
    • Odłącz zespół wspornika obiektywu w przypadku korzystania z obiektywu SELC1635G.
  10. Obróć dźwignię blokady głowicy kamery w kierunku wskazanym strzałką, aby zablokować głowicę kamery.

    Uwaga

    • Upewnij się, że dźwignia blokady głowicy kamery nie styka się z innymi częściami, aby zapobiec zakłóceniom działania funkcji obrotu w pionie.
      Metoda potwierdzania: Przestaw suwak blokady obrotu w poziomie/pionie w położenie UNLOCK, obróć ręcznie blok kamery tak, aby był skierowany do góry, i wizualnie potwierdź, że nie styka się z innymi elementami. Jeśli dochodzi do kontaktu, obróć ponownie dźwignię blokady głowicy kamery w kierunku wskazanym strzałką.

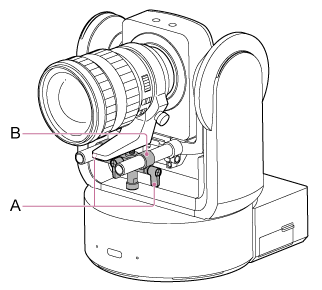

  11. Obróć dźwignie zaciskowe wspornika obiektywu w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować zespół wspornika obiektywu.

    A: Dźwignia zaciskowa wałków wspornika obiektywu (w 2 miejscach)

    B: Zespół wspornika obiektywu

  12. Przesuń zespół wspornika obiektywu, tak aby podstawa wspornika obiektywu była wyrównana ze śrubą mocującą podstawę wspornika obiektywu, a następnie obróć śrubę zgodnie z ruchem wskazówek zegara, aby zabezpieczyć podstawę wspornika obiektywu.

    Uwaga

    • Upewnij się, że podstawa wspornika obiektywu jest ustawiona prostopadle do śruby mocującej podstawę obiektywu, a następnie dokręć ją.

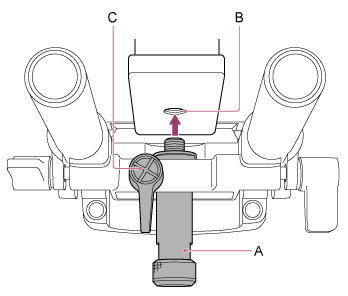

  13. Obróć dźwignię zaciskową śruby mocującej podstawę wspornika obiektywu zgodnie z ruchem wskazówek zegara, aby zablokować śrubę mocującą podstawę wspornika obiektywu.

    A: Śruba mocująca podstawę wspornika obiektywu

    B: Otwór na śrubę mocującą

    C: Dźwignia zaciskowa śruby mocującej podstawę wspornika obiektywu

    Wskazówka

    • Jeśli dźwignia zaciskowa znajduje się w położeniu, które utrudnia obracanie nią, należy ją zwolnić i obrócić w położenie, które ułatwi obsługę. Po ustawieniu w żądanym położeniu należy zamknąć dźwignię zaciskową.

    A: Dźwignia zaciskowa śruby mocującej podstawę wspornika obiektywu

    B: Dźwignia zaciskowa wałków wspornika obiektywu

  14. Obróć dwie dźwignie zaciskowe wałków wspornika obiektywu w kierunku zgodnym z ruchem wskazówek zegara, aby zabezpieczyć zespół wspornika obiektywu.
  15. Sprawdź, czy obie dźwignie są w odpowiednim położeniu i nie są poluzowane, czy obiektyw jest prawidłowo zamocowany oraz czy przełączniki obiektywu są prawidłowo ustawione.
    • Jeśli dźwignia jest poluzowana lub obiektyw nie jest prawidłowo zamocowany, obiektyw może spaść i ulec uszkodzeniu.
    • W przypadku korzystania z obiektywu z mocowaniem typu E i elektryczną regulacją zoomu należy również przeprowadzić oddzielną kalibrację obiektywu, aby dokładnie przywrócić pozycje zoomu zapisane w kamerze jako ustawienia wstępne. Szczegółowe informacje na ten temat podano w sekcji „Kalibracja obiektywu z mocowaniem typu E”.
