Fixation d’un microphone (vendu séparément)

Vous pouvez fixer un microphone (vendu séparément).

  1. Placez le microphone (A) dans le support de microphone (B).

    Note

    • Avant de brancher/débrancher un microphone, assurez-vous de régler le commutateur INPUT1 (LINE/MIC/MIC+48V) dans une position autre que « MIC+48V ». Brancher/débrancher un câble alors que le commutateur est réglé sur « MIC+48V » peut causer un bruit fort ou un dysfonctionnement du microphone.
  2. Branchez le câble du microphone sur le connecteur INPUT1 ou INPUT2.
  3. Réglez les commutateurs INPUT1/INPUT2 (LINE/MIC/MIC+48V) (C/D) selon le type de microphone.

    MIC : microphone dynamique, microphone à piles

    MIC+48V : microphone à alimentation fantôme de +48 V

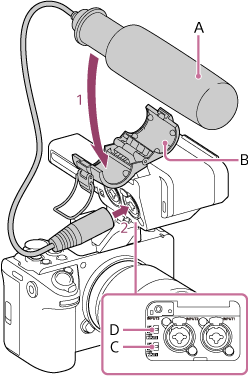

    Illustration de la position de montage du microphone et de la position du commutateur

  4. Placez le câble du microphone dans le support de câble (E).

    Illustration de la position du support de câble

Astuce

  • Si vous ne pouvez pas fixer le microphone de manière sûre, utilisez l’espaceur fourni avec le microphone.
  • Selon le type d’objectif fixé, la pointe du microphone peut apparaître sur l’image. Réglez la position du microphone.
