Diagrammes bloc

Les diagrammes bloc sont liés à l’audio et au menu [Audio].

[Entrée audio] (CH1&CH2)

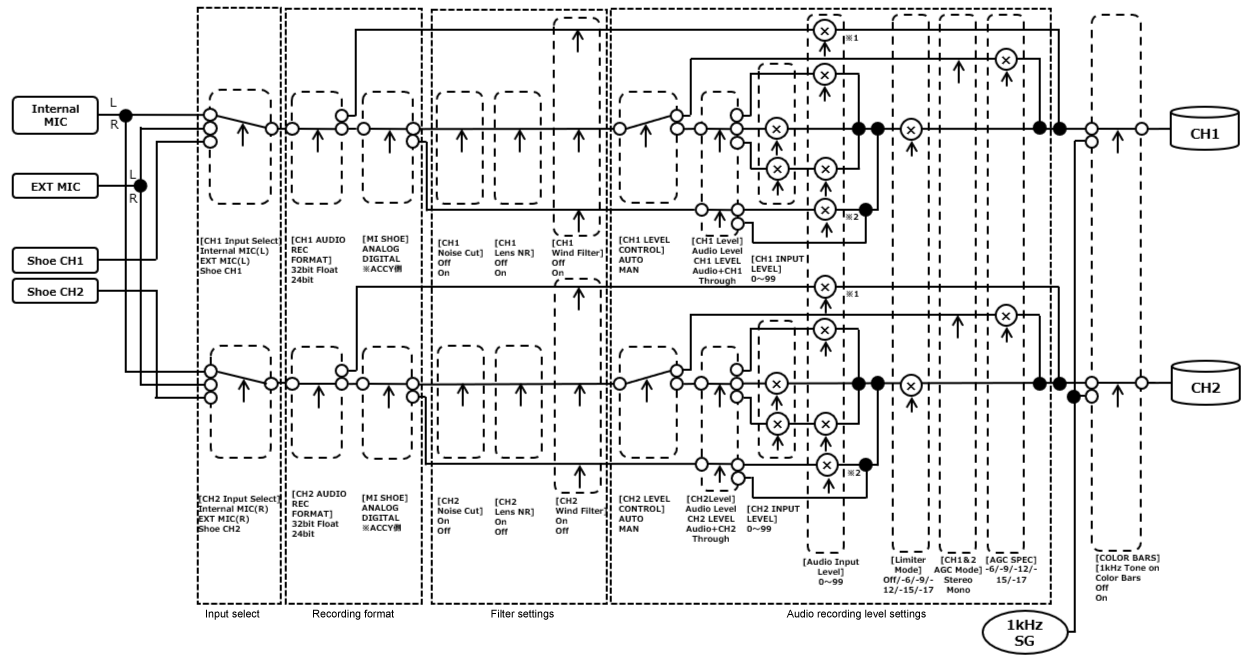

Diagramme bloc CH1/CH2 de l’entrée audio

*1 : Désactivé lorsque l’adaptateur XLR est réglé sur AUTO

*2 : Désactivé lorsque XLR-H2 et XLR-A4 sont réglés sur AUTO

* Réglé en utilisant [Audio] – [Entrée audio] – [Contrôle de niveau CH1] sur [Contrôle de niveau CH2] dans le menu pour l’entrée audio depuis un adaptateur XLR.

[Entrée audio] (CH3&CH4)

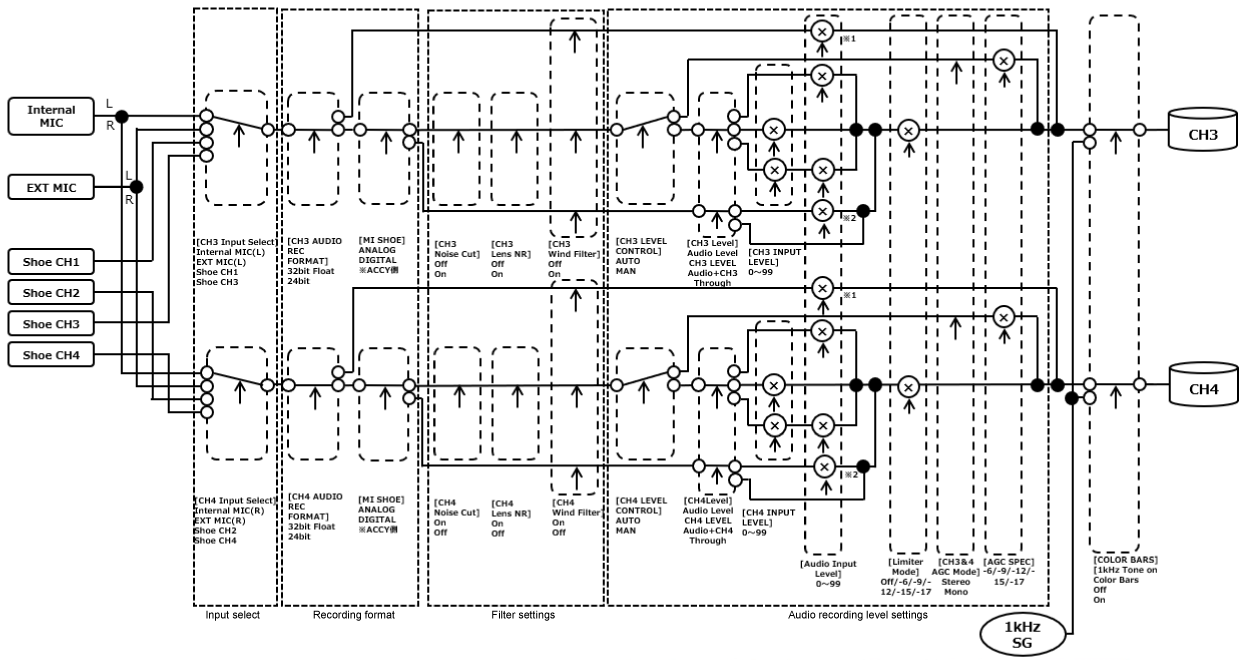

Diagramme bloc CH3/CH4 de l’entrée audio

*1 : Désactivé lorsque l’adaptateur XLR est réglé sur AUTO

*2 : Désactivé lorsque XLR-H2 et XLR-A4 sont réglés sur AUTO

* Réglé en utilisant [Audio] – [Entrée audio] – [Contrôle de niveau CH1] sur [Contrôle de niveau CH3] dans le menu pour l’entrée audio depuis un adaptateur XLR.

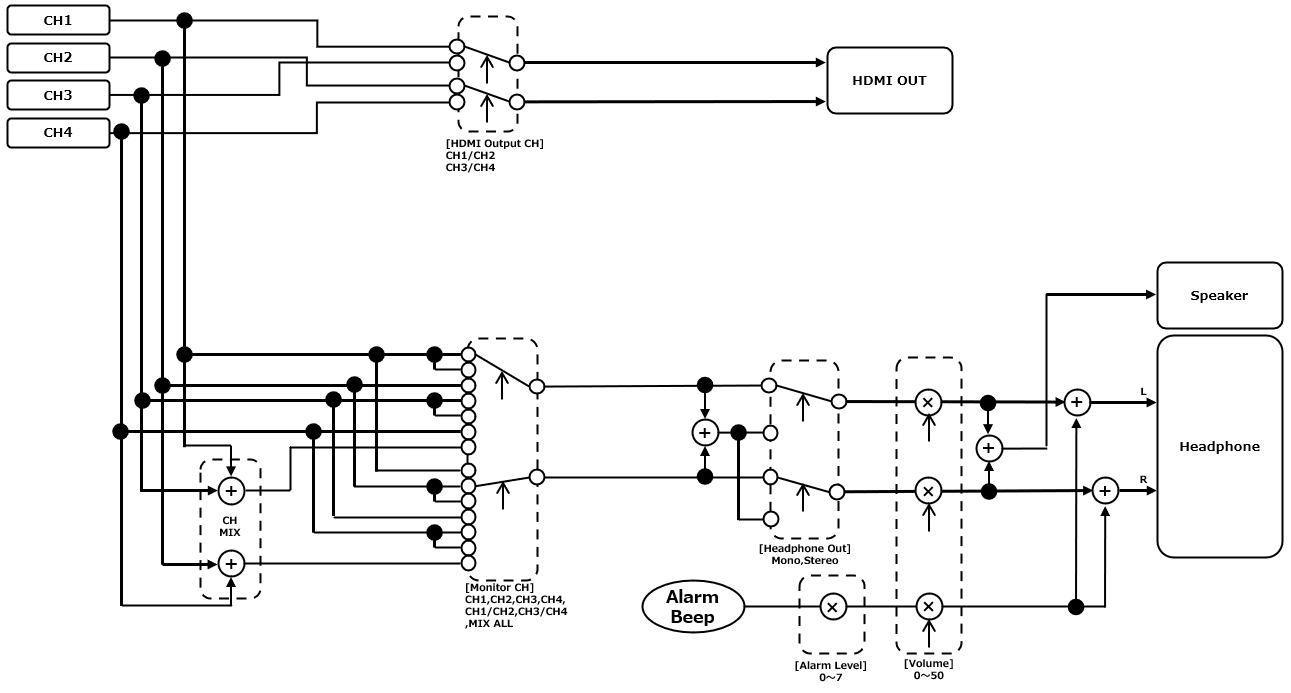

Diagramme bloc (exemple de sortie)
