Écran du menu

Vous pouvez vérifier les réglages et l’état de l’appareil sur l’écran du menu.

Pour afficher le menu

  • Appuyez sur la touche MENU.

Pour basculer l’écran du menu

Sélectionnez un élément (1 à 6) sur l’écran pour afficher l’écran correspondant.

Avec un élément sélectionné, vous pouvez également basculer l’écran en tournant le sélecteur multiple ou la molette multifonction gauche/droite.

Appuyer sur l’élément 6 sur l’écran de la catégorie sélectionnée affichera le menu complet de la catégorie sélectionnée.

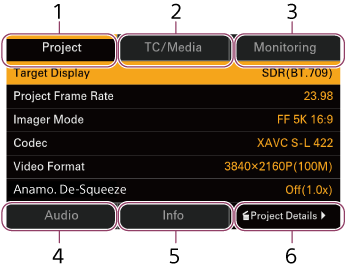

Illustration montrant les noms des éléments d’affichage 1 à 6 de l’écran du menu.

Pour quitter le menu

  • Appuyez sur la touche MENU.

Pour modifier un réglage

Avec l’écran du menu affiché, appuyez sur la molette multifonction ou le sélecteur multiple pour activer la sélection d’un élément de configuration sur l’écran.

Vous pouvez également sélectionner des éléments directement à l’aide d’une opération tactile.

Catégorie [Projet]

À utiliser pour définir et vérifier les réglages de base et le format d’enregistrement.

Elément affiché Description Élément du menu complet correspondant
[Affichage cible] Règle la norme vidéo pour l’enregistrement/la sortie en mode de prise de vue [Personn.]. [Réglage de base] – [Affichage cible]
[Espace colorimétr. d'entrée] Définit la gamme des couleurs. [Réglage de base] – [Réglag. Cine EI/ISO flexible] – [Espace colorimétr. d'entrée]
[Images par sec. de Project] Sélectionne la fréquence d’images du projet. [Format d'enreg.] – [Images par sec. de Project]
[Mode imageur] Définit la taille d’image effective. [Format d'enreg.] – [Mode imageur]
[Codec] Définit le codec. [Format d'enreg.] – [Codec]
[Format vidéo] Règle le format d’enregistrement. [Format d'enreg.] – [Format vidéo]
[Décompress. anamo.] Règle le rapport de décompression de l’image affichée pour le système de sortie spécifié lors de la prise de vue avec un objectif anamorphique. [Décompress. anamo.] – [Rapport]

Catégorie [TC/Support]

À utiliser pour définir et vérifier la valeur du code temporel et le format TC.

Elément affiché Description Élément du menu complet correspondant
[Mode/fonctionnement TC] Règle le mode de fonctionnement du code temporel. [C. tempor.] – [Mode] / [Fonctionnem.]
[Affichage TC] Commute l’affichage des données temporelles. [Affichage TC] – [Affich. données temporelles]
[Réglage TC] Règle le code temporel sur une valeur arbitraire. Réinitialise le code temporel sur 00:00:00:00. Règle le format de code temporel. [C. tempor.] – [Réglage manuel] / [Réinitialiser] / [Format TC]
[ID caméra] Règle l’ID de caméra utilisé lors de la génération de noms de plan. [Format nom du plan] – [ID caméra]
[Num. de bande] Règle la partie numérique [Num. de bande] utilisée lors de la génération des noms de plan. [Format nom du plan] – [Num. de bande]
[Position de la caméra] Définit le préfixe du numéro de prise de vue utilisé lors de la génération des noms de plan. [Format nom du plan] – [Position de la caméra]
[Nom du plan] Affiche la portion de titre du nom de plan lorsque [Appellation auto.] est réglé sur [Titre]. [Format nom du plan] – [Réglages du nom du titre]
[Formater le support] Formate la carte mémoire insérée dans le logement de carte A ou B. [Formater le support] – [Support(A)] / [Support(B)]

Catégorie [Surveillance]

Sert à définir et à vérifier le format du signal, l’affichage à l’écran et l’état de la superposition de marqueur sur les sorties externes HDMI, le moniteur LCD et viseur.

Elément affiché Description Élément du menu complet correspondant
[LCD/VF] [Ligne d'image] Sélectionne la ligne de cadre à afficher superposée sur l’image du moniteur LCD et du viseur. [Ligne d'image]
[HDMI] [Format de sortie] Règle la résolution de sortie HDMI. [Format de sortie]
[Affichage info.] Active/désactive l’affichage de l’écran HDMI. [Affich. de sortie]
[Ligne d'image] Sélectionne les informations à afficher superposées sur la sortie HDMI. [Ligne d'image]
[IP] [Format de sortie] Affiche la résolution de la diffusion en continu. [Diffusion en continu] – [RTMP/RTMPS 1] à [RTMP/RTMPS 3] – [Résolution]
[Diffusion en continu] – [SRT-Caller 1] à [SRT-Caller 3] – [Résolution]
[Affichage info.] Affiche l’état de l’information affichée superposée à la sortie de la diffusion en continu ([Arr.] (fixe)). –
[Ligne d'image] Affiche l’état des lignes d’image, etc., affichées superposées dans la sortie de la diffusion en continu ([Arr.] (fixe)). –

Catégorie [Audio]

À utiliser pour régler et vérifier les sources audio, les niveaux et d’autres réglages.

Elément affiché Description Élément du menu complet correspondant
Entrées [Contrôle de niveau CH1] à [Contrôle de niveau CH4] Active/désactive le réglage automatique. [Entrée audio] – [Contrôle de niveau CH1] à [Contrôle de niveau CH4]
[Niveau d'entrée CH1] à [Niveau d'entrée CH4] Règle le niveau d’entrée pour l’enregistrement des canaux. [Entrée audio] – [Niveau d'entrée CH1] à [Niveau d'entrée CH4]
[Format d'enreg. audio] (CH1 à CH4) Affiche le format d’enregistrement audio. [Format d'enreg. audio] – [Format d'enreg. audio]
[Enr. WAV 32bit float] (CH1 à CH4) Affiche l’état de l’enregistrement des données audio 32-bit float. [Enr. WAV 32bit float] – [Réglage]
[Sélection entrée CH1] à [Sélection entrée CH4] Commute la source d’entrée. [Entrée audio] – [Sélection entrée CH1] à [Sélection entrée CH4]
[Filtr. c.-vent CH1] à [Filtr. c.-vent CH4] Définit le filtre de réduction du bruit du vent du microphone. [Entrée audio] – [Filtre CH1] à [Filtre CH4] – [Filtre coupe-vent]
[Filtre de réduction de bruit] (CH1 à CH4) Définit la réduction du bruit. [Entrée audio] – [Filtre CH1] à [Filtre CH4] – [Filtre de réduction de bruit]
[Niveau d'entrée audio] Règle le niveau d’entrée audio. [Entrée audio] – [Niveau d'entrée audio]
Sorties [CH de sortie HDMI] Définit la combinaison des canaux audio sortis pour HDMI uniquement ou pour HDMI et la diffusion en continu. [Sortie audio] – [CH de sortie HDMI]
[Volume] Définit le niveau audio de surveillance pour le connecteur de casque et le haut-parleur intégré. [Sortie audio] – [Volume]
[CH de contrôle] Définit la sortie du canal audio sur le connecteur de casque et le haut-parleur intégré. [Sortie audio] – [CH de contrôle]

Catégorie [Informations]

À utiliser pour vérifier l’état de l’appareil, du support et de la batterie.

Nº Page Description
1 [État de la caméra] Affiche les messages d’avertissement et les messages d’erreur. Lorsqu’il n’y a aucun message, « Tous les systèmes sont en ordre » s’affiche en haut de la zone d’affichage.
2 [Firmware] Affiche le numéro de série et la version de firmware de l’appareil.
3 [Système]

Affiche les informations de système suivantes.

  • Date et heure définies
  • Température de détection du capteur
  • Compteur horaire
4 [Batterie]

Affiche les informations de batterie suivantes.

  • Type de batterie
  • Capacité restante de la batterie
  • État de la batterie
  • Version de la batterie
  • Date de fabrication
  • Port de distribution d’alimentation USB
  • Type de source d’alimentation
5 [Support] Affiche la capacité restante, la durée d’enregistrement restante et la durée de vie des données des cartes mémoire.
6 [Objectif]

Affiche les informations suivantes à propos de l’objectif attaché.

  • Nom de modèle de l’objectif
  • Numéro de série de l’objectif
  • Valeur F du diaphragme
  • Longueur focale
  • Distance de mise au point
  • Profondeur de champ

Note

  • La distance de mise au point affichée à l’écran est une estimation.
