Côté arrière

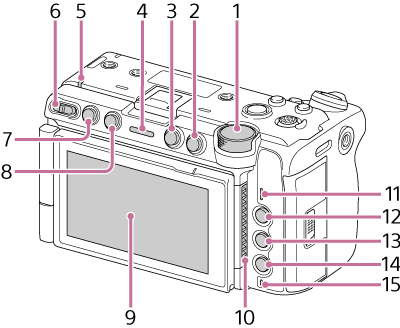

Illustration du côté arrière de la caméra. Le côté avec le moniteur LCD se trouve à l’arrière de la caméra. La pièce 9, à l’arrière au centre, correspond au moniteur LCD. Les pièces 1, 2, 3, 4, 8, 7 et 6 se trouvent au-dessus du moniteur LCD, de droite à gauche. La pièce 5 se trouve en haut à gauche du moniteur LCD. La pièce 10 se trouve à droite du moniteur LCD, et les pièces 11 à 15 se trouvent plus à droite, de haut en bas.

  1. Molette multifonction

    Lorsque vous visualisez l’image sur le moniteur LCD, appuyez pour afficher le menu direct.

    Lorsqu’un menu est affiché sur le moniteur LCD, tournez la molette pour déplacer le curseur vers le haut/bas et sélectionner des éléments ou des réglages de menu. Appuyez pour appliquer l’élément sélectionné.

    Lorsque le menu n’est pas affiché, vous pouvez utiliser la molette comme molette personnalisable.

  2. Touche BACK

    Appuyez pour revenir au menu précédent. Toutes les modifications non confirmées sont annulées.

  3. Touche MENU

    Appuyez et relâchez pour afficher l’écran du menu. Appuyez longuement pour afficher l’écran du menu complet.

  4. Témoin d’enregistrement/de signalisation (arrière)

    S’allume lorsque l’enregistrement commence.

  5. Témoin d’alimentation
  6. Commutateur d’alimentation

  7. Touche CLIPS

    Appuyez pour afficher l’écran de la liste des plans montrant les plans sur le support de lecture actif et pour activer les opérations de lecture. Appuyez sur cette touche lorsque l’écran de la liste des plans s’affiche pour revenir à l’écran de prise de vue.

  8. Touche personnalisable 4
  9. Moniteur LCD/panneau tactile

  10. Entrée d’air

    Note

    • Ne couvrez pas l’entrée d’air.
  11. Haut-parleur
  12. Touche personnalisable 5

  13. Touche HOME

    Appuyez pour afficher l’écran d’accueil sur le moniteur LCD. Ceci n’est pas affiché dans la vidéo de sortie HDMI.

  14. Touche USER

    Appuyez pour afficher/masquer l’écran des fonctions utilisateur.

  15. Témoin d’accès
