Basisbediening configureren

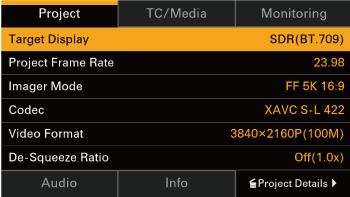

Voordat u gaat opnemen, configureert u de basisbediening van dit apparaat met [Project] in het menu om deze aan te passen aan de gebruikstoepassing.
Modus beeldsensor en opname-indelingen
De opname-indelingen (codec, beeldgrootte, beeldsnelheid) en opnamebeeldsnelheden waaruit u kunt kiezen zijn als volgt afhankelijk van de combinatie [Projectframerate] en [Beeldvormermodus].
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Projectframerate] | [Beeldvormermodus] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Vast | Vast | Vast | – |
| FFc 4.5K 16:9 | Vast | Vast | Vast | – | |
| 59.94/50 | FF 5K 16:9 | Tot 120fps Tot 60fps1) |
Tot 120fps Tot 60fps1) |
Tot 120fps Tot 60fps1) |
Tot 240fps |
| FFc 4.5K 16:9 | Tot 120fps | Tot 120fps | Tot 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Tot 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Tot 120fps Tot 60fps1) |
Tot 240fps |
| FFc 4.5K 16:9 | – | – | Tot 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Tot 240fps | |
| 23.98 | FF 5K 16:9 | Tot 120fps Tot 60fps1) |
Tot 120fps Tot 60fps1) |
Tot 120fps Tot 60fps1) |
Tot 240fps |
| FFc 4.5K 16:9 | Tot 120fps | Tot 120fps | Tot 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Tot 240fps | |
1)Wanneer dubbele gain is ingeschakeld
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Projectframerate] | [Beeldvormermodus] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Vast | Vast | – | – | – |
| FFc 4.5K 16:9 | Vast | – | – | – | – | |
| S35 3.2K 16:9 | – | Vast | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Tot 120fps Tot 60fps1) |
– | – |
| FF 5K 16:9 | Tot 120fps Tot 60fps1) |
Tot 240fps | – | Tot 120fps Tot 60fps1) |
Tot 240fps | |
| FFc 4.5K 17:9 | – | – | Tot 120fps | – | – | |
| FFc 4.5K 16:9 | Tot 120fps | – | – | Tot 120fps | – | |
| S35 3.2K 16:9 | – | Tot 240fps | – | – | Tot 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Tot 120fps Tot 60fps1) |
– | – |
| FF 5K 16:9 | Tot 120fps Tot 60fps1) |
Tot 240fps | – | Tot 120fps Tot 60fps1) |
Tot 240fps | |
| FFc 4.5K 17:9 | – | – | Tot 120fps | – | – | |
| FFc 4.5K 16:9 | Tot 120fps | – | – | Tot 120fps | – | |
| S35 3.2K 16:9 | – | Tot 240fps | – | – | Tot 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Tot 120fps Tot 60fps1) |
– | – |
| FF 5K 16:9 | Tot 120fps Tot 60fps1) |
Tot 240fps | – | Tot 120fps Tot 60fps1) |
Tot 240fps | |
| FFc 4.5K 17:9 | – | – | Tot 120fps | – | – | |
| FFc 4.5K 16:9 | Tot 120fps | – | – | Tot 120fps | – | |
| S35 3.2K 16:9 | – | Tot 240fps | – | – | Tot 240fps | |
| 24 | FF 5K 17:9 | – | – | Tot 120fps Tot 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Tot 120fps | – | – | |
1)Wanneer dubbele gain is ingeschakeld
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Projectframerate] | [Beeldvormermodus] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Vast | Vast | Vast | – |
| FF 5K 17:9 | Vast | Vast | Vast | – | |
| FF 5K 16:9 | Vast | Vast | Vast | – | |
| FFc 4.5K 17:9 | – | – | – | Vast | |
| FFc 4.5K 16:9 | – | – | – | Vast | |
| FFc 3.8K 16:9 | Vast | Vast | Vast | – | |
| 29.97/25 | FF 5K 3:2 | Vast | Vast | Vast | – |
| FF 5K 17:9 | Vast | Vast | Vast | – | |
| FF 5K 16:9 | Vast | Vast | Vast | – | |
| FFc 4.5K 17:9 | – | – | – | Vast | |
| FFc 4.5K 16:9 | – | – | – | Vast | |
| FFc 3.8K 16:9 | Vast | Vast | Vast | – | |
| 23.98 | FF 5K 3:2 | Vast | Vast | Vast | – |
| FF 5K 17:9 | Vast | Vast | Vast | – | |
| FF 5K 16:9 | Vast | Vast | Vast | – | |
| FFc 4.5K 17:9 | – | – | – | Vast | |
| FFc 4.5K 16:9 | – | – | – | Vast | |
| FFc 3.8K 16:9 | Vast | Vast | Vast | – | |
| 24 | FF 5K 3:2 | Vast | Vast | Vast | – |
| FF 5K 17:9 | Vast | Vast | Vast | – | |
| FF 5K 16:9 | Vast | Vast | Vast | – | |
| FFc 4.5K 17:9 | – | – | – | Vast | |
| FFc 3.8K 16:9 | Vast | Vast | Vast | – | |

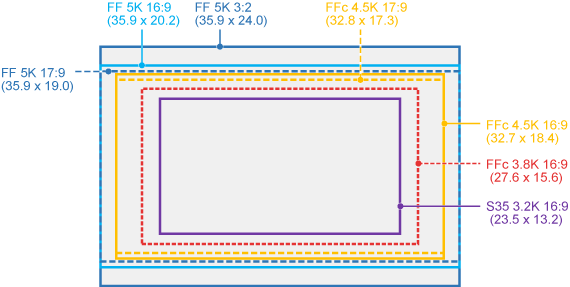

Daadwerkelijke beeldgrootte
Het apparaat ondersteunt opnemen aan de volgende daadwerkelijke beeldgroottes (eenheden: mm).
| [Beeldvormermodus] | Daadwerkelijke beeldelementen |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
