XLR-houder (alleen ILME-FX5)

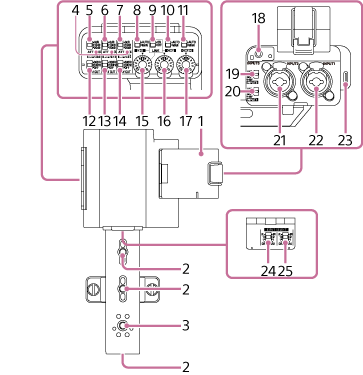

Illustratie van een XLR-houder. Geeft de houder weer zoals bevestigd aan de camera. Het deel dat aan de camera wordt bevestigd, is naar voren gericht. Delen 2, 3, 2 (2 locaties), 24 en 25 bevinden vooraan van onder naar boven. Deel 1, vooraan rechts, is de microfoonhouder. Delen 18 tot 23 bevinden zich tegen wijzerszin in bovenaan, links te beginnen. Delen 5 tot 11 bevinden zich boven de bedieningselementen links, van links naar rechts. Delen 12 tot 17 bevinden zich onder de bedieningselementen links, van links naar rechts. Deel 4 (verschillende locaties) bevindt zich tussen de twee rijen met bedieningselementen.

  1. Microfoonhouder

  2. Gaten bevestigingsschroef accessoire

    Compatibel met 1/4-20 UNC-schroeven (lengte van 8,0 mm of minder).

  3. Accessoireschoenbevestiging/schroefgat accessoirebevestiging

    Compatibel met 1/4-20 UNC-schroeven (lengte van 7,5 mm of minder).

  4. OL (overbelasting)-lampje

    Brandt bij luide invoeraudio die tot analoog clippen kan leiden. Past het invoerniveau aan met de ATT-schakelaar op het aangesloten apparaat of de houder, zodat het audioniveau binnen het bereik blijft en het lampje niet gaat branden.

  5. ATT (INPUT1)-schakelaar

    Stelt het referentie-invoerniveau in voor de INPUT1-aansluiting. Ingeschakeld wanneer de schakelaar INPUT1 (LINE/MIC/MIC+48V) in de "MIC"- of "MIC+48V"-stand staat.

  6. ATT (INPUT2)-schakelaar

    Stelt het referentie-invoerniveau in voor de INPUT2-aansluiting. Ingeschakeld wanneer de schakelaar INPUT2 (LINE/MIC/MIC+48V) in de "MIC"- of "MIC+48V"-stand staat.

  7. ATT (INPUT3)-schakelaar

    Stelt het referentie-invoerniveau in voor de INPUT3-aansluiting.

  8. AUTO/MAN (CH1)-schakelaar

    Selecteert de aanpassingsmethode (automatisch/handmatig) voor de audioniveau-uitvoer naar CH1.

  9. LINK-schakelaar

    Wanneer de LINK-schakelaar in de "ON"-stand staat en de AUTO/MAN (CH1)-schakelaar in de stand "MAN" staat, kunt u het audio-opnameniveau aanpassen voor zowel CH1 als CH2. Gebruik hiervoor de AUDIO LEVEL (CH1)-regelaar.

    Wanneer de AUTO/MAN (CH1)-schakelaar in de "AUTO"-stand staat, wordt CH2 eveneens ingesteld op "AUTO". Deze bewerking alleen is echter onvoldoende om het audio-opnameniveau te koppelen voor zowel CH1 als CH2. Stel [Audio] – [Audio-invoer] – [CH1&2-AGC-modus] of [CH3&4-AGC-modus] in op [Stereo] in het volledige menu om de kanalen te koppelen.

  10. AUTO/MAN (CH2)-schakelaar

    Selecteert de aanpassingsmethode (automatisch/handmatig) voor de audioniveau-uitvoer naar CH2.

  11. AUTO/MAN (CH3/4)-schakelaar

    Selecteert de aanpassingsmethode (automatisch/handmatig) voor de audioniveau-uitvoer CH3 en CH4.

  12. LOW CUT (INPUT1)-schakelaar

    Zwakt de lagefrequentiecomponenten van de audio-invoer van de INPUT1-aansluiting af en vermindert zo onnodige ruis.

    Ingeschakeld wanneer de schakelaar INPUT1 (LINE/MIC/MIC+48V) in de "MIC"- of "MIC+48V"-stand staat.

  13. LOW CUT (INPUT2)-schakelaar

    Zwakt de lagefrequentiecomponenten van de audio-invoer van de INPUT2-aansluiting af en vermindert zo onnodige ruis.

    Ingeschakeld wanneer de schakelaar INPUT2 (LINE/MIC/MIC+48V) in de "MIC"- of "MIC+48V"-stand staat.

  14. LOW CUT (INPUT3)-schakelaar

    Zwakt de lagefrequentiecomponenten van de audio-invoer van de INPUT3-aansluiting af en vermindert zo onnodige ruis.

  15. AUDIO LEVEL (CH1)-regelaar

    Past het niveau van de audio-opname-uitvoer naar CH1 aan.

  16. AUDIO LEVEL (CH2)-regelaar

    Past het niveau van de audio-opname-uitvoer naar CH2 aan.

  17. AUDIO LEVEL (CH3/4)-regelaar

    Past het niveau van de audio-opname-uitvoer naar CH3 en CH4 aan.

  18. INPUT3-aansluiting (stereo mini-jack Ø3,5 mm, compatibel met plug-in-voeding)

  19. INPUT2 (LINE/MIC/MIC+48V)-schakelaar

    Schakelt het type apparaat om dat is aangesloten op de aansluiting INPUT2.

  20. INPUT1 (LINE/MIC/MIC+48V)-schakelaar

    Schakelt het type apparaat om dat is aangesloten op de aansluiting INPUT1.

  21. INPUT2-aansluiting (XLR/TRS*-type, 3-polig, vrouwelijk, compatibel met fantoomvoeding van +48 V)

    *3-polige jack (punt: warm, ring: koud, huls: GND)

  22. INPUT1-aansluiting (XLR/TRS*-type, 3-polig, vrouwelijk, compatibel met fantoomvoeding van +48 V)

    *3-polige jack (punt: warm, ring: koud, huls: GND)

  23. USB Type-C-aansluiting

    Aansluiting voor het bijwerken van de firmware van de XLR-houder.

    Opmerking

    • USB-audio-uitvoer wordt niet ondersteund. USB-stroomvoorziening (inclusief USB PD) wordt niet ondersteund.

  24. INPUT SELECT (CH1/CH2)-schakelaar

    Stelt de invoerkanalen (CH1/CH2) naar de MI-schoen in.

  25. INPUT SELECT (CH3/CH4)-schakelaar

    Stelt de invoerkanalen (CH3/CH4) naar de MI-schoen in.
