Blokschema's
De blokschema's zijn gerelateerd aan audio en het [Audio]-menu.

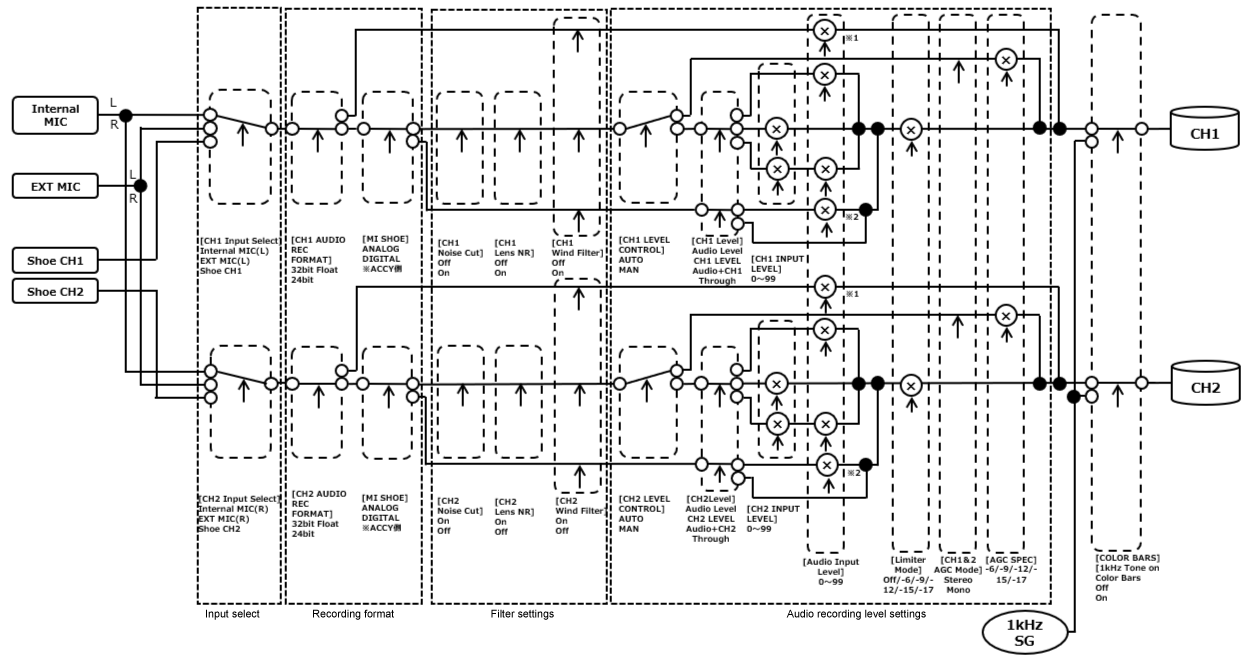

[Audio-invoer] (CH1&CH2)
*1: Uitgeschakeld wanneer de XLR-adapter is ingesteld op AUTO
*2: Uitgeschakeld wanneer XLR-H2 en XLR-A4 zijn ingesteld op AUTO
* Stel gebruik [Audio] – [Audio-invoer] – [CH1-niveauregeling] in op [CH2-niveauregeling] in het menu voor audio-invoer van een XLR-adapter.

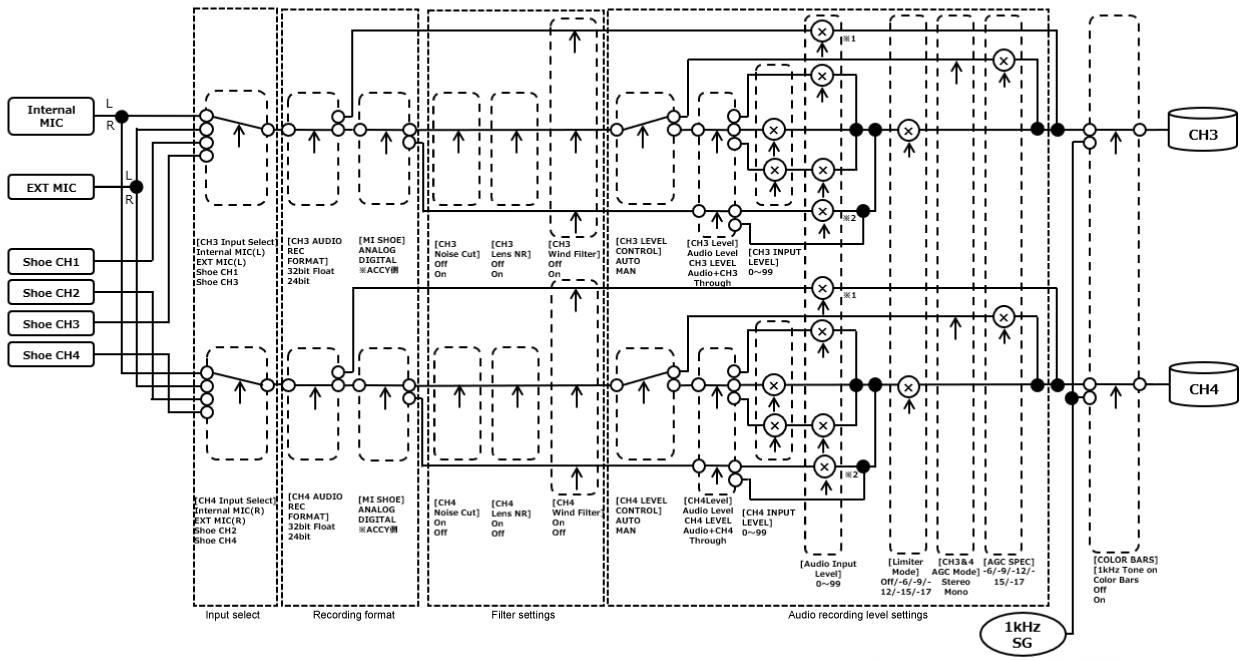

[Audio-invoer] (CH3&CH4)
*1: Uitgeschakeld wanneer de XLR-adapter is ingesteld op AUTO
*2: Uitgeschakeld wanneer XLR-H2 en XLR-A4 zijn ingesteld op AUTO
* Stel gebruik [Audio] – [Audio-invoer] – [CH1-niveauregeling] in op [CH3-niveauregeling] in het menu voor audio-invoer van een XLR-adapter.

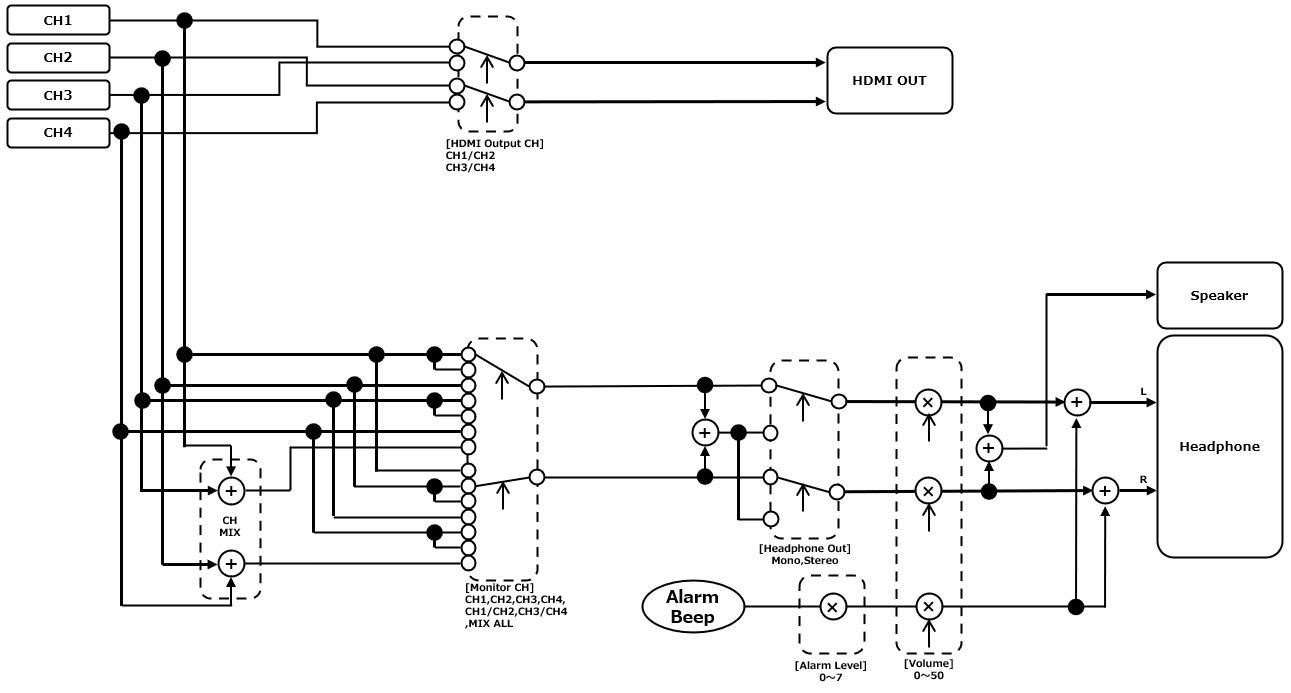

Blokschema (uitvoervoorbeeld)
