Instalar um microfone (vendido em separado)

Pode instalar um microfone (vendido em separado).

  1. Coloque o microfone (A) no suporte para microfone (B).

    Nota

    • Antes de ligar/desligar um microfone, certifique-se de que coloca o interruptor INPUT1 (LINE/MIC/MIC+48V) numa posição que não “MIC+48V”. Ligar/desligar um cabo enquanto o interruptor está na posição “MIC+48V” poderá causar um ruído alto ou uma avaria no microfone.
  2. Ligue o cabo do microfone ao conector INPUT1 ou INPUT2.
  3. Regula os interruptores INPUT1/INPUT2 (LINE/MIC/MIC+48V) (C/D) de acordo com o tipo de microfone.

    MIC: microfone dinâmico, microfone a bateria

    MIC+48V: microfone com alimentação phantom +48 V

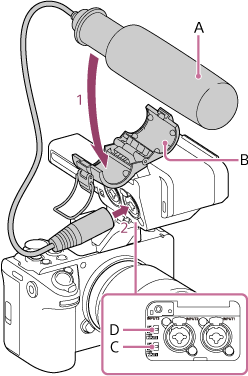

    Ilustração da posição de montagem do microfone e da posição do interruptor

  4. Coloque o cabo do microfone no suporte para cabo (E).

    Ilustração da posição do suporte de cabo

Sugestão

  • Se não conseguir instalar corretamente o microfone, utilize o espaçador fornecido com o microfone.
  • Consoante o tipo de objetiva instalado, a ponta do microfone poderá ser visível na imagem. Ajuste a posição do microfone.
