Diagramas de blocos

Os diagramas de blocos estão relacionados com o áudio e o menu [Áudio].

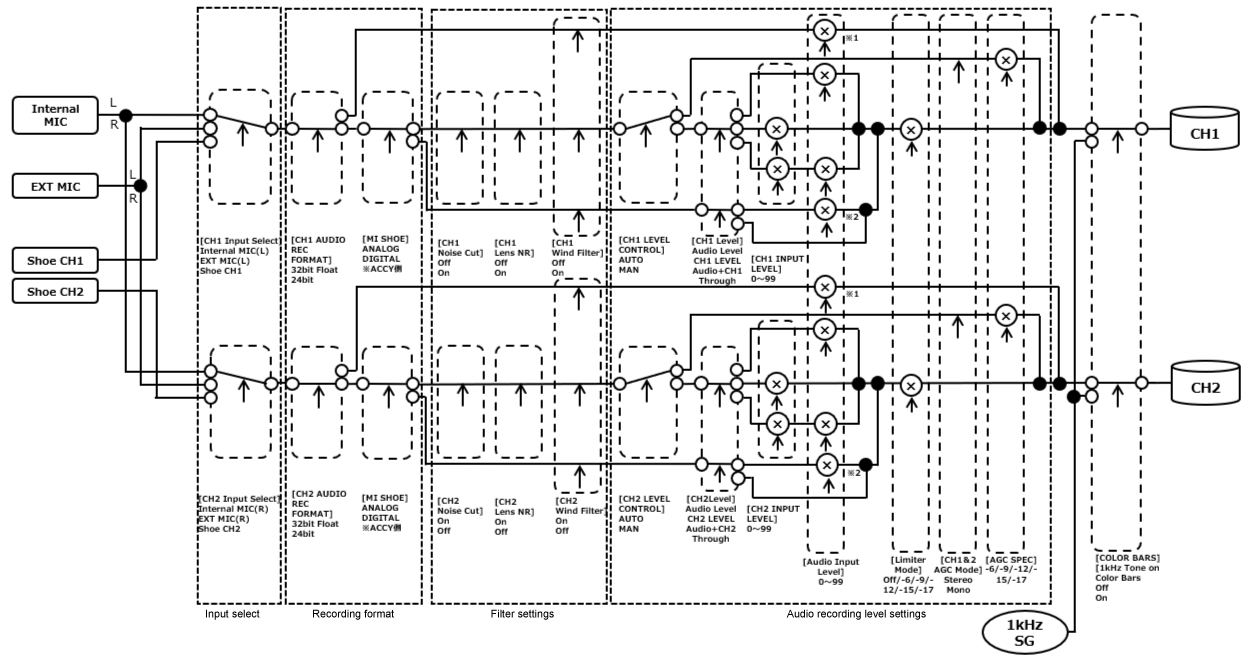

[Entrada de áudio] (CH1&CH2)

Diagramas de blocos CH1/CH2 da entrada de áudio

*1: desativado quando o adaptador XLR está definido para AUTO

*2: desativado quando XLR-H2 e XLR-A4 estão definidos para AUTO

* Definido através de [Áudio] – [Entrada de áudio] – [Controlo nível CH1] para [Controlo nível CH2] no menu para entrada de áudio a partir de um adaptador XLR.

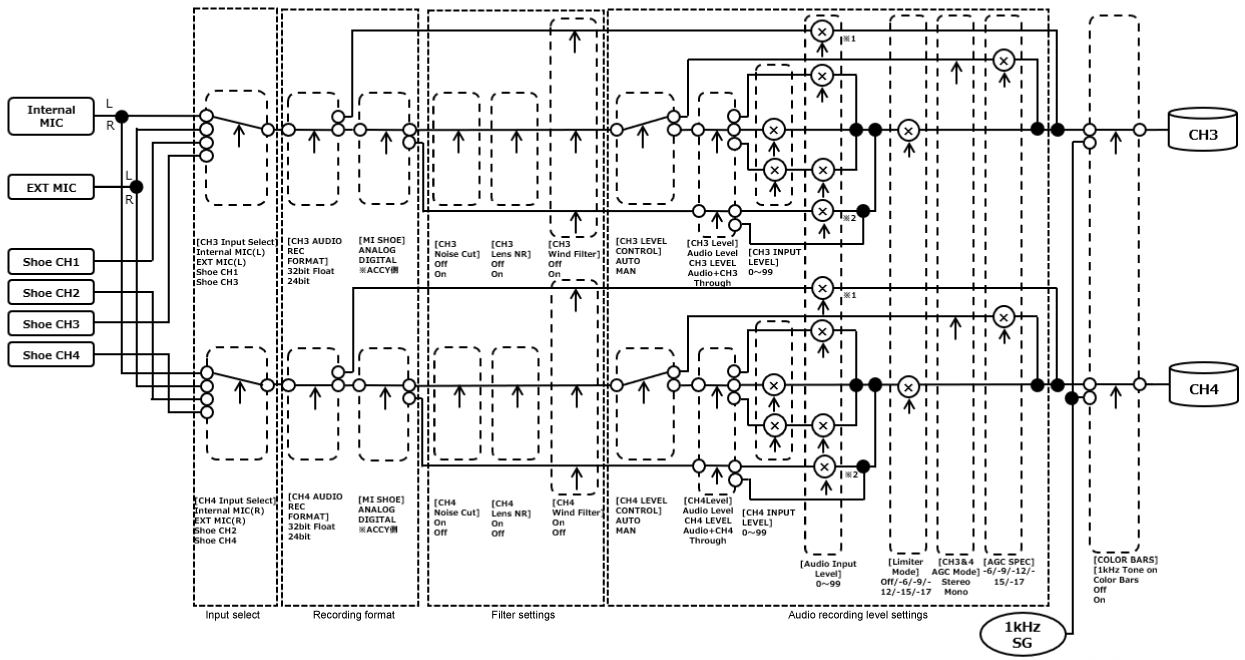

[Entrada de áudio] (CH3&CH4)

Diagramas de blocos CH3/ CH4 da entrada de áudio

*1: desativado quando o adaptador XLR está definido para AUTO

*2: desativado quando XLR-H2 e XLR-A4 estão definidos para AUTO

* Definido através de [Áudio] – [Entrada de áudio] – [Controlo nível CH1] para [Controlo nível CH3] no menu para entrada de áudio a partir de um adaptador XLR.

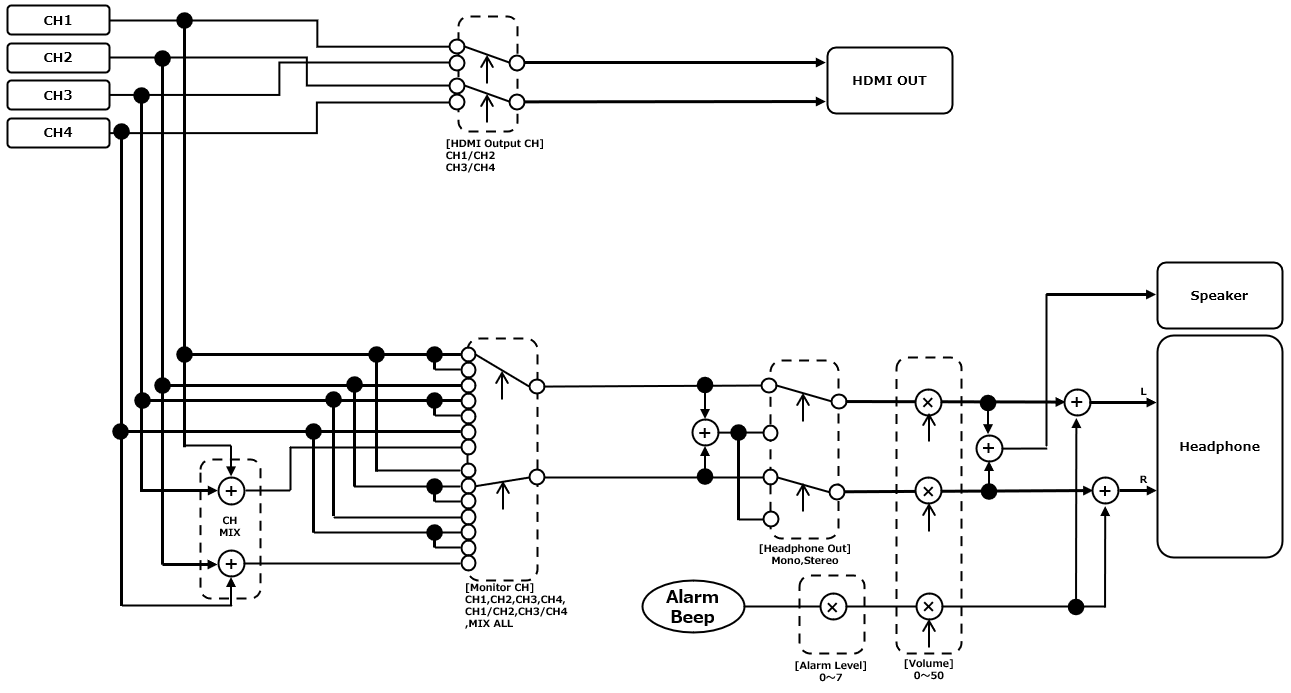

Diagrama de blocos (exemplo de saída)
