Selecionar dispositivos de entrada de áudio na unidade da pega XLR (apenas ILME-FX5)

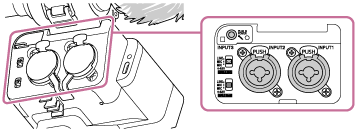

  1. Ligue os dispositivos que pretende ligar ao conector INPUT1/conector INPUT2/conector INPUT3 da unidade da pega XLR.

    Se utilizar apenas um dos conectores INPUT1 e INPUT2, ligue o dispositivo ao conector INPUT1.

    Se ligar um dispositivo ao conector INPUT3, avance para o passo 3.

  2. Selecione a fonte do áudio de entrada.

    Se estiver a ligar dispositivos ao conector INPUT1/conector INPUT2, regule os interruptores INPUT1 (LINE/MIC/MIC+48V)/INPUT2 (LINE/MIC/MIC+48V) para corresponderem aos dispositivos ligados.

    • LINE (nível de entrada de referência: +4 dBu (0 dBu = 0,775 Vrms)): dispositivo de áudio externo (por exemplo, misturador)
    • MIC: microfone dinâmico, microfone a bateria
    • MIC+48V: microfone com alimentação phantom +48 V
    • Antes de ligar/desligar um microfone, certifique-se de que coloca o interruptor INPUT1 (LINE/MIC/MIC+48V) numa posição que não MIC+48V. Ligar/desligar um cabo enquanto o interruptor está na posição MIC+48V poderá causar um ruído alto ou uma avaria no microfone.
    • Selecionar MIC+48V e ligar um microfone que não seja compatível com uma fonte +48 V poderá danificar o dispositivo ligado. Verifique a definição antes de ligar o dispositivo.
    • Se o ruído for uma preocupação nos conectores sem um dispositivo ligado, regule os interruptores INPUT1/INPUT2 (LINE/MIC/MIC+48V) correspondentes para LINE.
  3. Selecione o canal a emitir a partir da unidade da pega XLR através do interruptor INPUT SELECT (CH1/CH2)/INPUT SELECT (CH3/CH4).

    Selecione o áudio de entrada a atribuir a cada canal que é emitido a partir da unidade da pega XLR através de INPUT1, INPUT2 ou INPUT3.

  4. Defina o nível de entrada de referência dos microfones através do interruptor ATT (INPUT1/INPUT2/INPUT3) para as entradas às quais os dispositivos estão ligados.

    • 0dB: quando pretende amplificar o som durante a gravação, tal como ao utilizar um microfone com baixa sensibilidade.

      • INPUT1/INPUT2: nível de entrada de referência −60 dBu
      • INPUT3: nível de entrada de referência −76 dBu

    • 10dB: nível recomendado de gravação do áudio para uma voz humana.

      • INPUT1/INPUT2: nível de entrada de referência −50 dBu
      • INPUT3: nível de entrada de referência −66 dBu

    • 20dB: quando pretende suprimir o som durante a gravação, tal como ao utilizar um microfone com alta sensibilidade.

      • INPUT1/INPUT2: nível de entrada de referência −40 dBu
      • INPUT3: nível de entrada de referência −56 dBu

    Nota

    • Os interruptores ATT (INPUT1 e INPUT2) apenas são ativados quando o interruptor INPUT1 (LINE/MIC/MIC+48V) ou o interruptor INPUT2 (LINE/MIC/MIC+48V) correspondente está na posição “MIC” ou na posição “MIC+48V”.
      Quando colocado na posição “LINE”, o nível de entrada de referência é +4 dBu (fixo) e o nível de entrada de referência não muda mesmo que a posição do interruptor ATT seja alterada.

    Sugestão

    • Em caso de aúdio de entrada alto que causaria recorte analógico, a luz OL (sobrecarga) () da unidade da pega XLR acende. Se isto ocorrer, ajuste o nível de entrada utilizando o interruptor ATT no dispositivo ligado ou a unidade da pega XLR, de modo a que o nível de áudio se encontre dentro do intervalo no qual a luz não acende.
  5. Ajuste o nível de gravação do áudio.

    Para mais informações sobre o ajuste, consulte “Ajustar o nível de gravação do áudio através da unidade da pega XLR (apenas ILME-FX5)”.
