Ecrã do menu

Pode verificar as definições e o estado da unidade no ecrã do menu.

Para apresentar o menu

  • Prima o botão MENU.

Para mudar o ecrã do menu

Selecione um item (1 a 6) no ecrã para apresentar o ecrã correspondente.

Com um item selecionado, pode também alternar entre ecrãs rodando o multi-seletor ou o seletor multifunções para a esquerda/direita.

Ao premir o item 6 no ecrã da categoria selecionada irá abrir o menu completo para a categoria selecionada.

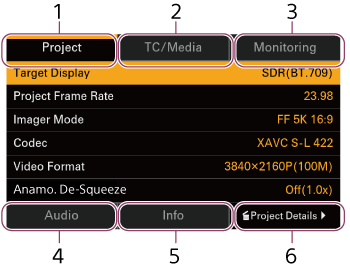

Ilustração que mostra os nomes dos itens de apresentação 1 a 6 do ecrã do menu.

Para sair do menu

  • Prima o botão MENU.

Alterar uma definição

Com o ecrã do menu apresentado, prima o seletor multifunções ou o multi-seletor para permitir a seleção de um item de configuração no ecrã.

Pode também selecionar itens diretamente utilizando a operação tátil.

Categoria [Projeto]

Utilize para definir e verificar as definições básicas e o formato de gravação.

Item de apresentação Descrição Item do menu completo correspondente
[Visualização pretendida] Define o padrão de vídeo para gravar/emitir no modo de filmagem [Personalizado]. [Definição base] – [Visualização pretendida]
[Entrar no espaço de cores] Define a gama de cores. [Definição base] – [Def. Cine EI/ISO flexível] – [Entrar no espaço de cores]
[Veloc. fotogramas projeto] Seleciona a taxa de fotogramas do projeto. [Formato de gravação] – [Veloc. fotogramas projeto]
[Modo do sensor de imagem] Define o tamanho de imagem efetivo. [Formato de gravação] – [Modo do sensor de imagem]
[Codec] Define o codec. [Formato de gravação] – [Codec]
[Formato de vídeo] Define o formato de gravação. [Formato de gravação] – [Formato de vídeo]
[Descomp. anamorphic] Define a relação de-squeeze para a imagem apresentada no sistema de saída especificado ao filmar com uma objetiva anamórfica. [Descomp. anamorphic] – [Relação]

Categoria [TC/Suporte]

Utilize para definir e verificar o valor do código de hora e o formato TC.

Item de apresentação Descrição Item do menu completo correspondente
[Modo/Execução de TC] Define o modo de funcionamento do código de hora. [C. tempo] – [Modo] / [Execução]
[Visualização TC] Muda a apresentação dos dados de hora. [Visualização TC] – [Apresentação dados hora]
[Definição de TC] Define o código de hora para um valor arbitrário. Repõe o código de hora para 00:00:00:00. Define o formato do código de hora. [C. tempo] – [Definição manual] / [Repor] / [Formato TC]
[ID da câmara] Define o ID da câmara utilizado ao gerar nomes dos clips. [Formato nome do clip] – [ID da câmara]
[Número de rolo] Define a parte numérica [Número de rolo] utilizada ao gerar nomes de clips. [Formato nome do clip] – [Número de rolo]
[Posição da câmara] Define o prefixo do número do plano utilizado ao gerar nomes de clips. [Formato nome do clip] – [Posição da câmara]
[Nome do clip] Apresenta a parte do título do nome do clip quando [Designação auto] está definida para [Título]. [Formato nome do clip] – [Definições do título]
[Formatar suporte] Formata o cartão de memória na ranhura para cartões A ou B. [Formatar suporte] – [Suporte(A)] / [Suporte(B)]

Categoria [Monitorização]

Utilize para definir e verificar o formato do sinal, apresentação no ecrã e estado de sobreposição de marcadores nas saídas externas HDMI, monitor LCD e visor.

Item de apresentação Descrição Item do menu completo correspondente
[LCD/VF] [Linha enquadramento] Seleciona a linha de enquadramento a apresentar sobreposta à imagem no monitor LCD e no visor. [Linha enquadramento]
[HDMI] [Formato de saída] Define a resolução da saída HDMI. [Formato de saída]
[Visualiz. info.] Liga/desliga a saída da apresentação do ecrã HDMI. [Visor de saída]
[Linha enquadramento] Selecione as informações a apresentar sobrepostas à saída HDMI. [Linha enquadramento]
[IP] [Formato de saída] Apresenta a resolução da transmissão. [Transmissão] – [RTMP/RTMPS 1] a [RTMP/RTMPS 3] – [Resolução]
[Transmissão] – [SRT-Caller 1] a [SRT-Caller 3] – [Resolução]
[Visualiz. info.] Apresenta o estado das informações apresentadas sobrepostas à saída da transmissão ([Desl] (fixo)). –
[Linha enquadramento] Apresenta o estado das linhas de enquadramento, etc., apresentadas sobrepostas à saída da transmissão ([Desl] (fixo)). –

Categoria [Áudio]

Utilize para definir e verificar as fontes de áudio, níveis e outras definições.

Item de apresentação Descrição Item do menu completo correspondente
Entradas [Controlo nível CH1] a [Controlo nível CH4] Liga/desliga o ajuste automático. [Entrada de áudio] – [Controlo nível CH1] a [Controlo nível CH4]
[Nível de entrada CH1] a [Nível de entrada CH4] Ajuste o nível de entrada dos canais de gravação. [Entrada de áudio] – [Nível de entrada CH1] a [Nível de entrada CH4]
[Formato grav. áudio] (CH1 a CH4) Apresenta o formato de gravação de áudio. [Formato grav. áudio] – [Formato grav. áudio]
[Grv WAV 32bit float] (CH1 a CH4) Apresenta o estado de gravação dos dados de áudio de ponto flutuante de 32 bits. [Grv WAV 32bit float] – [Definição]
[Selecionar entrada CH1] a [Selecionar entrada CH4] Muda a fonte de entrada. [Entrada de áudio] – [Selecionar entrada CH1] a [Selecionar entrada CH4]
[Filtro de vento CH1] a [Filtro de vento CH4] Define o filtro de redução do ruído do vento no microfone. [Entrada de áudio] – [Filtro CH1] a [Filtro CH4] – [Filtro de vento]
[Filtro de corte de ruído] (CH1 a CH4) Define a redução do ruído. [Entrada de áudio] – [Filtro CH1] a [Filtro CH4] – [Filtro de corte de ruído]
[Nível de entrada de áudio] Define o nível de entrada do áudio. [Entrada de áudio] – [Nível de entrada de áudio]
Saídas [CH de saída HDMI] Define a combinação da saída dos canais de áudio apenas para HDMI ou para HDMI e transmissão. [Saída de áudio] – [CH de saída HDMI]
[Volume] Defina o nível de áudio de monitorização do conector de auscultadores e altifalante integrado. [Saída de áudio] – [Volume]
[Monitorizar CH] Define a saída do canal de áudio para o conector dos auscultadores e altifalante integrado. [Saída de áudio] – [Monitorizar CH]

Categoria [Informação]

Utilize para verificar o estado da unidade, suporte e bateria.

N.º Página Descrição
1 [Condição da câmara] Apresenta mensagens de aviso e mensagens de erro. Quando não existem mensagens, é apresentado “Todos os sistemas estão OK” na parte superior da área de apresentação.
2 [Firmware] Apresenta o número de série e a versão de firmware da unidade.
3 [Sistema]

Apresenta as seguintes informações do sistema.

  • Definir data e hora
  • Temperatura de deteção do sensor
  • Contador de horas
4 [Bateria]

Apresenta as seguintes informações da bateria.

  • Tipo de bateria
  • Capacidade restante da bateria
  • Estado da bateria
  • Versão da bateria
  • Data de fabrico
  • Porta USB Power Delivery
  • Tipo da fonte de alimentação
5 [Suporte] Apresenta a capacidade restante, o tempo de gravação restante e os dados da vida útil dos cartões de memória.
6 [Objetiva]

Apresenta as seguintes informações sobre a objetiva instalada.

  • Nome do modelo da objetiva
  • Número de série da objetiva
  • Número F da íris
  • Distância focal
  • Distância de focagem
  • Profundidade de campo

Nota

  • A distância de focagem apresentada no ecrã é uma estimativa.
